WÜRTH ELEKTRONIK

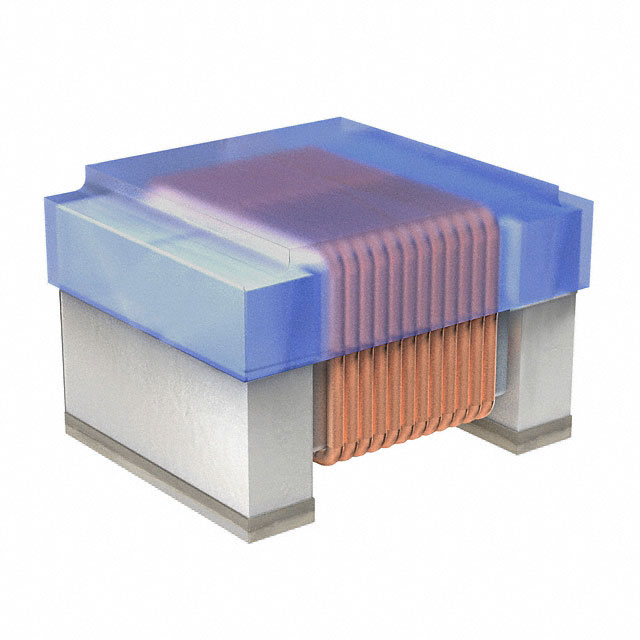

744765118A
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 18 nH 无屏蔽 鼓芯，绕线式 电感器 420 mA 最大 230 毫欧 0402（1005 公制）
类型: 鼓芯，绕线式
材料 - 磁芯: 陶瓷
电感: 18 nH
容差: ±5%
额定电流（安培）: 420 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 230 毫欧
不同频率时 Q 值: 25 @ 250MHz
频率 - 自谐振: 3.1GHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 250 MHz
安装类型: 表面贴装型
封装/外壳: 0402（1005 公制）
供应商器件封装: 0402（1005 公制）
大小 / 尺寸: 0.039 长 x 0.022 宽（1.00mm x 0.55mm）
高度 - 安装（最大值）: 0.024（0.60mm）
744765120A
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 20 nH 无屏蔽 鼓芯，绕线式 电感器 420 mA 最大 250 毫欧 0402（1005 公制）
类型: 鼓芯，绕线式
材料 - 磁芯: 陶瓷
电感: 20 nH
容差: ±5%
额定电流（安培）: 420 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 250 毫欧
不同频率时 Q 值: 25 @ 250MHz
频率 - 自谐振: 3GHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 250 MHz
安装类型: 表面贴装型
封装/外壳: 0402（1005 公制）
供应商器件封装: 0402（1005 公制）
大小 / 尺寸: 0.039 长 x 0.022 宽（1.00mm x 0.55mm）
高度 - 安装（最大值）: 0.024（0.60mm）

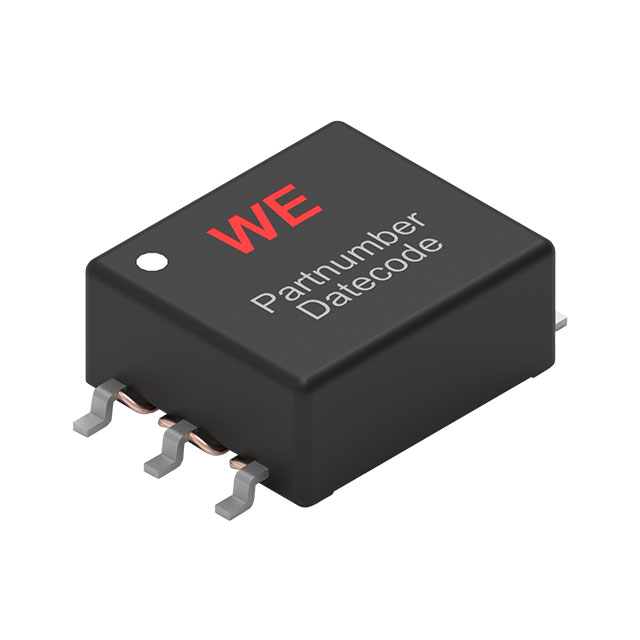

类型: 用于 DC/DC 转换器
应用: 推挽式转换器
计划所用芯片组: RS-485
芯片组制造商: Monolithic Power Systems Inc
电压 - 初级: 5V
电压 - 辅助: -
电压 - 隔离: 2500V
不同频率时电感: 86µH @ 10kHz
频率: 420kHz
工作温度: -40°C ~ 125°C
安装类型: 表面贴装型
大小 / 尺寸: 0.364 长 x 0.327 宽（9.25mm x 8.30mm）
高度 - 安装（最大值）: 0.171（4.34mm）
封装: -
样式: -
类型: 用于 DC/DC 转换器
应用: 推挽式转换器
计划所用芯片组: RS-485
芯片组制造商: Monolithic Power Systems Inc
电压 - 初级: 5V
电压 - 辅助: -
电压 - 隔离: 2500V
不同频率时电感: 86µH @ 10kHz
频率: 420kHz
工作温度: -40°C ~ 125°C
安装类型: 表面贴装型
大小 / 尺寸: 0.364 长 x 0.327 宽（9.25mm x 8.30mm）
高度 - 安装（最大值）: 0.171（4.34mm）
封装: -
样式: -

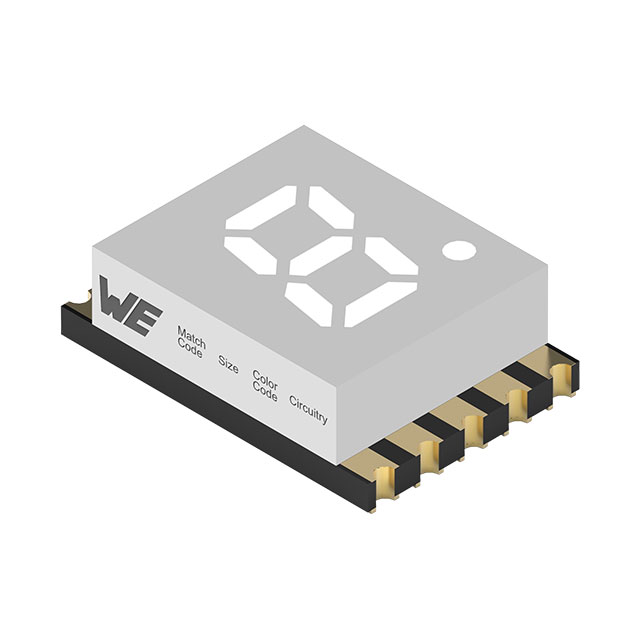

157102B12800
制造商: WÜRTH ELEKTRONIK分类:
数据:
简介: 显示器模块 - LED 字符与数字 蓝色 7 段 1 字符 共阳极 3V 20mA 0.394 高 x 0.272 宽 x 0.128 直径（10.00mm x 6.90mm x 3.25mm） 10-SMD，无引线
字符数: 1
大小 / 尺寸: 0.394 高 x 0.272 宽 x 0.128 直径（10.00mm x 6.90mm x 3.25mm）
数字/字母大小: 0.20（5.08mm）
显示类型: 7 段
通用引脚: 共阳极
颜色: 蓝色
电压 - 正向 (Vf)（典型值）: 3V
电流 - 测试: 20mA
毫烛光等级: 24mcd
波长 - 峰值: 465nm
功率耗散（最大值）: 68mW
封装/外壳: 10-SMD，无引线
157102B12700
制造商: WÜRTH ELEKTRONIK分类:
数据:
简介: 显示器模块 - LED 字符与数字 蓝色 7 段 1 字符 共阴极 3V 20mA 0.394 高 x 0.272 宽 x 0.128 直径（10.00mm x 6.90mm x 3.25mm） 10-SMD，无引线
字符数: 1
大小 / 尺寸: 0.394 高 x 0.272 宽 x 0.128 直径（10.00mm x 6.90mm x 3.25mm）
数字/字母大小: 0.20（5.08mm）
显示类型: 7 段
通用引脚: 共阴极
颜色: 蓝色
电压 - 正向 (Vf)（典型值）: 3V
电流 - 测试: 20mA
毫烛光等级: 24mcd
波长 - 峰值: 465nm
功率耗散（最大值）: 68mW
封装/外壳: 10-SMD，无引线

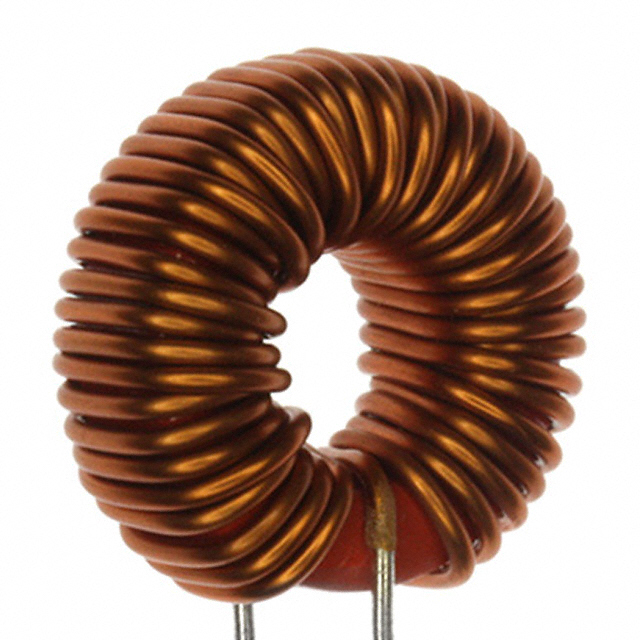

7447070
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 100 µH 无屏蔽 环形 电感器 5 A 最大 35 毫欧 径向，垂直（开放式）
类型: 环形
材料 - 磁芯: 铁氧体
电感: 100 µH
容差: ±20%
额定电流（安培）: 5 A
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 35 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 105°C
电感频率 - 测试: 10 kHz
安装类型: 通孔
封装/外壳: 径向，垂直（开放式）
供应商器件封装: -
大小 / 尺寸: 0.984 直径 x 0.433 宽（25.00mm x 11.00mm）
高度 - 安装（最大值）: -
类型: 用于 DC/DC 转换器
应用: 回扫转换器
计划所用芯片组: LM2733
芯片组制造商: Texas Instruments
电压 - 初级: 9 ~ 16V
电压 - 辅助: 15V @ 10mA
电压 - 隔离: 1500Vrms
不同频率时电感: 30µH @ 50kHz
频率: 600kHz
工作温度: -40°C ~ 125°C
安装类型: 表面贴装型
大小 / 尺寸: -
高度 - 安装（最大值）: 0.415（10.54mm）
封装: -
样式: 叠片磁芯
