SAMTEC INC.

MTSW-104-09-L-D-420-LA

制造商: SAMTEC INC.
分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:

简介: 针座连接器通孔，直角 8 位置 0.100（2.54mm）

连接器类型: 针座，可切割触头类型: 公形引脚间距 - 配接: 0.100（2.54mm）针位数: 8 排数: 2 排距 - 配接: 0.100（2.54mm）加载的针位数: 所有样式: 板至板或电缆护罩: 无罩安装类型: 通孔，直角端接: 纽结引脚，焊接紧固类型: 推挽式接触长度 - 配接: 0.420（10.67mm）接触长度 - 柱: 0.090（2.29mm）总体接触长度: - 绝缘高度: 0.219（5.56mm）触头形状: 方形触头表面处理 - 配接: 镀金触头表面处理厚度 - 配接: 10.0µin（0.25µm）触头表面处理 - 柱: 锡更多

触头材料: 磷青铜绝缘材料: 聚酯，玻璃纤维增强型特性: - 工作温度: -55°C ~ 125°C 侵入防护: - 材料可燃性等级: UL94 V-0 绝缘颜色: 黑色额定电流（安培）: 3A 额定电压: -

MTSW-104-09-G-D-420-RA

制造商: SAMTEC INC.
分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:

简介: 针座连接器通孔，直角 8 位置 0.100（2.54mm）

连接器类型: 针座，可切割触头类型: 公形引脚间距 - 配接: 0.100（2.54mm）针位数: 8 排数: 2 排距 - 配接: 0.100（2.54mm）加载的针位数: 所有样式: 板至板或电缆护罩: 无罩安装类型: 通孔，直角端接: 焊接紧固类型: 推挽式接触长度 - 配接: 0.420（10.67mm）接触长度 - 柱: 0.090（2.29mm）总体接触长度: - 绝缘高度: 0.219（5.56mm）触头形状: 方形触头表面处理 - 配接: 镀金触头表面处理厚度 - 配接: 10.0µin（0.25µm）触头表面处理 - 柱: 镀金更多

MTSW-109-09-G-S-420

制造商: SAMTEC INC.
分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:

简介: 针座连接器通孔 9 位置 0.100（2.54mm）

连接器类型: 针座，可切割触头类型: 公形引脚间距 - 配接: 0.100（2.54mm）针位数: 9 排数: 1 排距 - 配接: - 加载的针位数: 所有样式: 板至板或电缆护罩: 无罩安装类型: 通孔端接: 焊接紧固类型: 推挽式接触长度 - 配接: 0.420（10.67mm）接触长度 - 柱: 0.210（5.33mm）总体接触长度: 0.730（18.54mm）绝缘高度: 0.100（2.54mm）触头形状: 方形触头表面处理 - 配接: 镀金触头表面处理厚度 - 配接: 10.0µin（0.25µm）触头表面处理 - 柱: 镀金更多

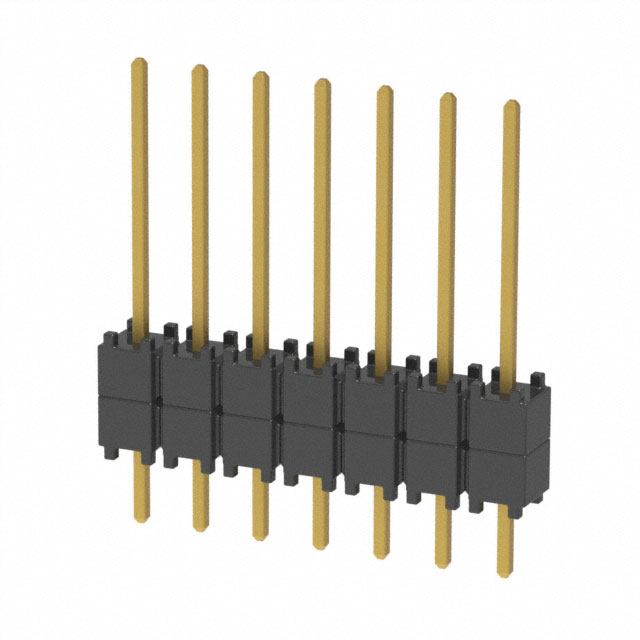

DW-07-09-L-S-200

制造商: SAMTEC INC.
分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:

简介: 7 针位针座间隔柱连接器 0.100（2.54mm）镀金通孔

针位数: 7 间距: 0.100（2.54mm）排数: 1 排距: - 长度 - 总体引脚: 0.730（18.542mm）长度 - 柱（配接）: 0.420（10.668mm）长度 - 堆叠高度: 0.200（5.080mm）长度 - 焊尾: 0.110（2.794mm）安装类型: 通孔端接: 焊接触头表面处理 - 柱（配接）: 镀金触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）颜色: 黑色

DW-05-09-G-S-420

制造商: SAMTEC INC.
分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:

简介: 5 针位针座间隔柱连接器 0.100（2.54mm）镀金通孔

针位数: 5 间距: 0.100（2.54mm）排数: 1 排距: - 长度 - 总体引脚: 0.730（18.542mm）长度 - 柱（配接）: 0.200（5.080mm）长度 - 堆叠高度: 0.420（10.668mm）长度 - 焊尾: 0.110（2.794mm）安装类型: 通孔端接: 焊接触头表面处理 - 柱（配接）: 镀金触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）颜色: 黑色

MTSW-105-09-G-D-210

制造商: SAMTEC INC.
分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:

简介: 针座连接器通孔 10 位置 0.100（2.54mm）

连接器类型: 针座，可切割触头类型: 公形引脚间距 - 配接: 0.100（2.54mm）针位数: 10 排数: 2 排距 - 配接: 0.100（2.54mm）加载的针位数: 所有样式: 板至板或电缆护罩: 无罩安装类型: 通孔端接: 焊接紧固类型: 推挽式接触长度 - 配接: 0.210（5.33mm）接触长度 - 柱: 0.420（10.67mm）总体接触长度: 0.730（18.54mm）绝缘高度: 0.100（2.54mm）触头形状: 方形触头表面处理 - 配接: 镀金触头表面处理厚度 - 配接: 10.0µin（0.25µm）触头表面处理 - 柱: 镀金更多

MTSW-109-09-G-S-420-LL

制造商: SAMTEC INC.
分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:

简介: 针座连接器通孔 9 位置 0.100（2.54mm）

连接器类型: 针座，可切割触头类型: 公形引脚间距 - 配接: 0.100（2.54mm）针位数: 9 排数: 1 排距 - 配接: - 加载的针位数: 所有样式: 板至板或电缆护罩: 无罩安装类型: 通孔端接: 纽结引脚，焊接紧固类型: 推挽式接触长度 - 配接: 0.420（10.67mm）接触长度 - 柱: 0.210（5.33mm）总体接触长度: 0.730（18.54mm）绝缘高度: 0.100（2.54mm）触头形状: 方形触头表面处理 - 配接: 镀金触头表面处理厚度 - 配接: 10.0µin（0.25µm）触头表面处理 - 柱: 镀金更多

MTSW-105-09-G-D-420

制造商: SAMTEC INC.
分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:

简介: 针座连接器通孔 10 位置 0.100（2.54mm）

连接器类型: 针座，可切割触头类型: 公形引脚间距 - 配接: 0.100（2.54mm）针位数: 10 排数: 2 排距 - 配接: 0.100（2.54mm）加载的针位数: 所有样式: 板至板或电缆护罩: 无罩安装类型: 通孔端接: 焊接紧固类型: 推挽式接触长度 - 配接: 0.420（10.67mm）接触长度 - 柱: 0.210（5.33mm）总体接触长度: 0.730（18.54mm）绝缘高度: 0.100（2.54mm）触头形状: 方形触头表面处理 - 配接: 镀金触头表面处理厚度 - 配接: 10.0µin（0.25µm）触头表面处理 - 柱: 镀金更多

DW-08-09-L-S-420

制造商: SAMTEC INC.
分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:

简介: 8 针位针座间隔柱连接器 0.100（2.54mm）镀金通孔

针位数: 8 间距: 0.100（2.54mm）排数: 1 排距: - 长度 - 总体引脚: 0.730（18.542mm）长度 - 柱（配接）: 0.200（5.080mm）长度 - 堆叠高度: 0.420（10.668mm）长度 - 焊尾: 0.110（2.794mm）安装类型: 通孔端接: 焊接触头表面处理 - 柱（配接）: 镀金触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）颜色: 黑色

DW-07-09-G-S-200

制造商: SAMTEC INC.
分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:

简介: 7 针位针座间隔柱连接器 0.100（2.54mm）镀金通孔
