SAMTEC INC.
DW-06-13-G-S-914
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 6 针位针座间隔柱连接器 0.100（2.54mm） 镀金 通孔
针位数: 6
间距: 0.100（2.54mm）
排数: 1
排距: -
长度 - 总体引脚: 1.230（31.242mm）
长度 - 柱（配接）: 0.206（5.232mm）
长度 - 堆叠高度: 0.914（23.216mm）
长度 - 焊尾: 0.110（2.794mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色
DW-17-13-S-D-914-LL
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 34 针位针座间隔柱连接器 0.100（2.54mm） 镀金 通孔
针位数: 34
间距: 0.100（2.54mm）
排数: 2
排距: 0.100（2.54mm）
长度 - 总体引脚: 1.230（31.242mm）
长度 - 柱（配接）: 0.206（5.232mm）
长度 - 堆叠高度: 0.914（23.216mm）
长度 - 焊尾: 0.110（2.794mm）
安装类型: 通孔
端接: 纽结引脚，焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 30.0µin（0.76µm）
颜色: 黑色
DW-16-13-F-S-914
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 16 针位针座间隔柱连接器 0.100（2.54mm） 镀金 通孔
针位数: 16
间距: 0.100（2.54mm）
排数: 1
排距: -
长度 - 总体引脚: 1.230（31.242mm）
长度 - 柱（配接）: 0.206（5.232mm）
长度 - 堆叠高度: 0.914（23.216mm）
长度 - 焊尾: 0.110（2.794mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 3.00µin（0.076µm）
颜色: 黑色
ZW-04-13-G-D-808-216
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 8 针位针座间隔柱连接器 0.100（2.54mm） 镀金 通孔
针位数: 8
间距: 0.100（2.54mm）
排数: 2
排距: 0.100（2.54mm）
长度 - 总体引脚: 1.230（31.242mm）
长度 - 柱（配接）: 0.206（5.232mm）
长度 - 堆叠高度: 0.808（20.523mm）
长度 - 焊尾: 0.216（5.486mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色
ZW-12-13-G-D-808-216
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 24 针位针座间隔柱连接器 0.100（2.54mm） 镀金 通孔
针位数: 24
间距: 0.100（2.54mm）
排数: 2
排距: 0.100（2.54mm）
长度 - 总体引脚: 1.230（31.242mm）
长度 - 柱（配接）: 0.206（5.232mm）
长度 - 堆叠高度: 0.808（20.523mm）
长度 - 焊尾: 0.216（5.486mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色

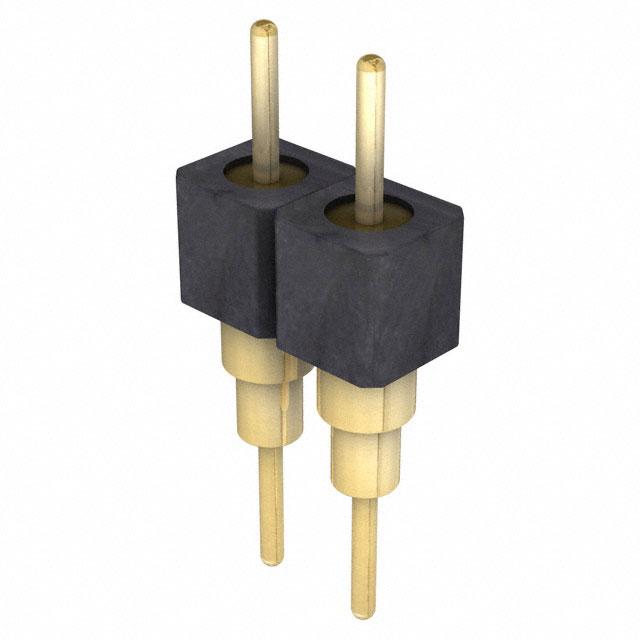

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 2
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 32
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

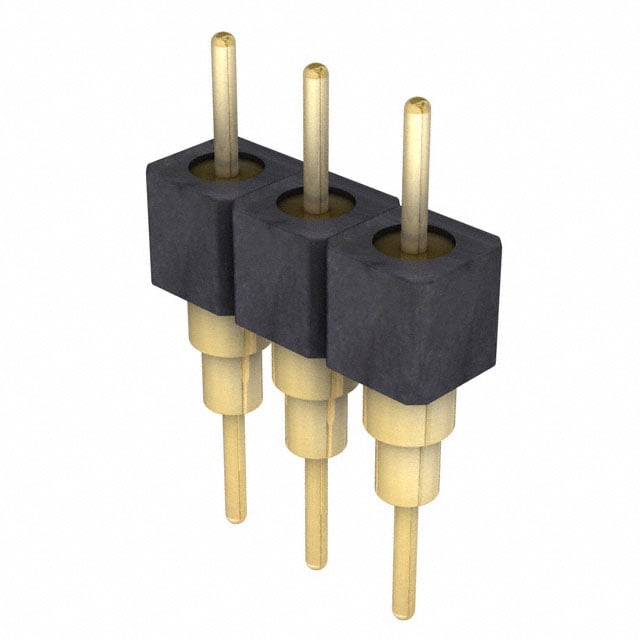

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

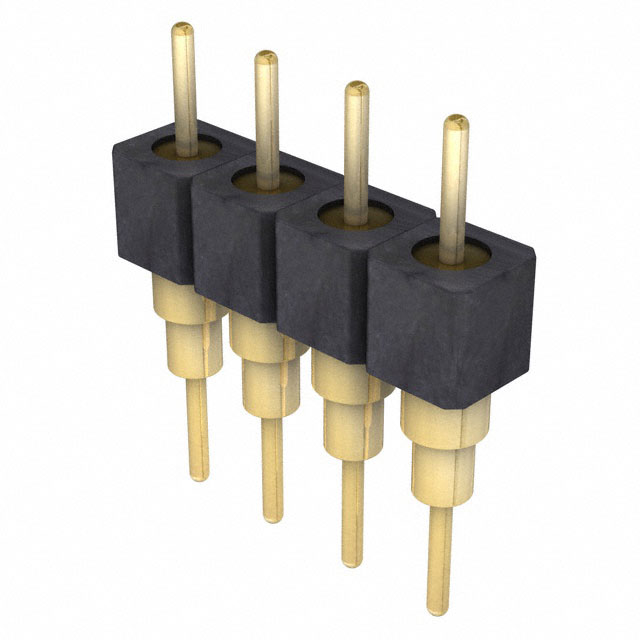

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 4
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
