SAMTEC INC.
MTMM-110-07-S-S-160
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 针座连接器 通孔 10 位置 0.079（2.00mm）
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 10
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.160（4.06mm）
接触长度 - 柱: 0.237（6.02mm）
总体接触长度: 0.456（11.58mm）
绝缘高度: 0.059（1.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
MTMM-108-07-G-D-160
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 针座连接器 通孔 16 位置 0.079（2.00mm）
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 16
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.160（4.06mm）
接触长度 - 柱: 0.237（6.02mm）
总体接触长度: 0.456（11.58mm）
绝缘高度: 0.059（1.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
MTMM-109-03-G-D-160
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 针座连接器 通孔 18 位置 0.079（2.00mm）
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 18
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.160（4.06mm）
接触长度 - 柱: 0.083（2.11mm）
总体接触长度: 0.302（7.67mm）
绝缘高度: 0.059（1.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
MTMM-112-03-S-S-160
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 针座连接器 通孔 12 位置 0.079（2.00mm）
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 12
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.160（4.06mm）
接触长度 - 柱: 0.083（2.11mm）
总体接触长度: 0.302（7.67mm）
绝缘高度: 0.059（1.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -

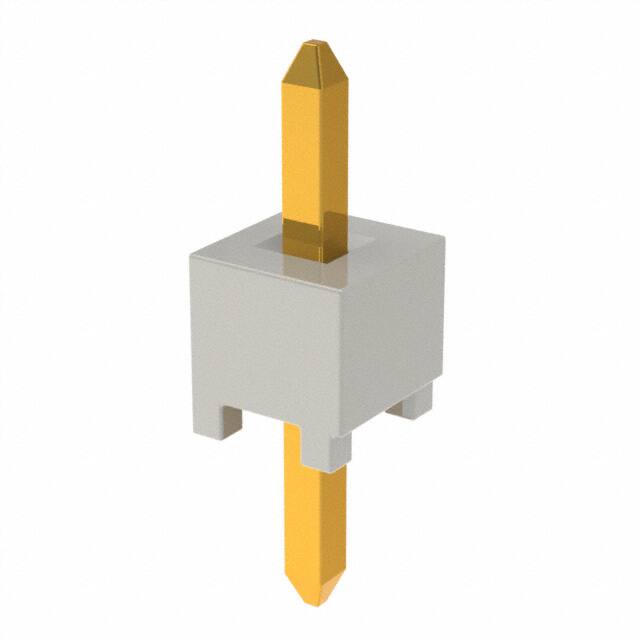

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: -
针位数: 1
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.105（2.67mm）
接触长度 - 柱: 0.130（3.30mm）
总体接触长度: 0.335（8.51mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 随线规而各异
额定电压: -

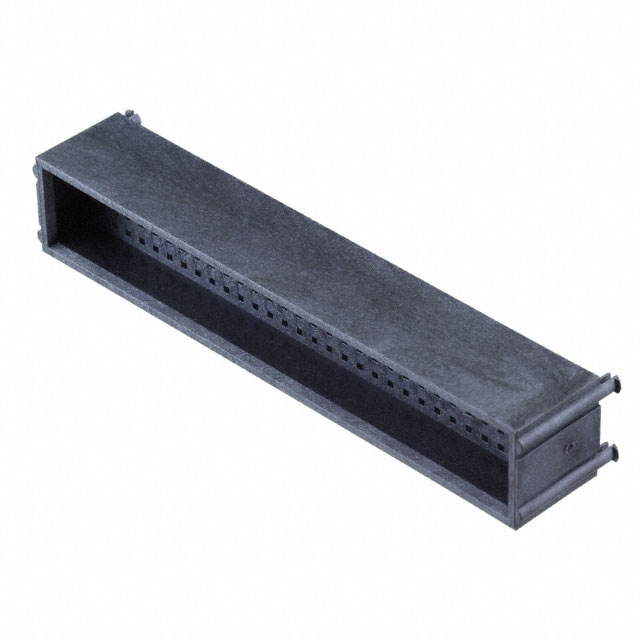

连接器类型: 用于公引脚的护罩
连接器样式: -
针位数: 120
间距: 0.079（2.00mm）
排数: 4
安装类型: 通孔
连接器用途: -
特性: 板锁
颜色: 黑色

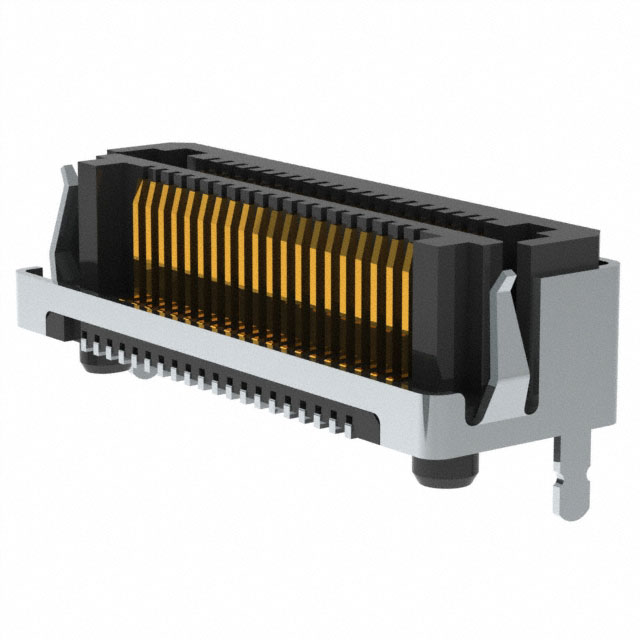

LSHM-120-02.5-L-DV-A-S-K-TR
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 40 位置 连接器 自配接，不分公母，无极性 表面贴装型 镀金
连接器类型: 自配接，不分公母，无极性
针位数: 40
间距: 0.020（0.50mm）
排数: 2
安装类型: 表面贴装型
特性: 板件导轨，拾放，屏蔽式
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
接合堆叠高度: 5mm，5.5mm，6.5mm，8.5mm
板上高度: 0.156（3.96mm）
DW-20-14-G-D-1101
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 40 针位针座间隔柱连接器 0.100（2.54mm） 镀金 通孔
针位数: 40
间距: 0.100（2.54mm）
排数: 2
排距: 0.100（2.54mm）
长度 - 总体引脚: 1.430（36.322mm）
长度 - 柱（配接）: 0.219（5.550mm）
长度 - 堆叠高度: 1.101（27.965mm）
长度 - 焊尾: 0.110（2.794mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色
类型: 圆形支座
有螺纹/无螺纹: 有螺纹
公母: 母头，压紧配合
螺钉、螺纹规格: M3x0.5
直径 - 内部: -
直径 - 外部: 0.250（6.35mm）1/4
板间高度: 0.236（6.00mm）
长度 - 总体: -
特性: -
材料: 不锈钢
镀层: -
颜色: -
