MILL-MAX MANUFACTURING CORP.
0315-0-00-34-00-00-03-0
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: PC 引脚 端子连接 通孔 镀金 0.021（0.53mm）直径
端子类型: PC 引脚
端子样式: 双端
引脚尺寸 - 法兰上方: 0.021（0.53mm）直径
引脚尺寸 - 法兰下方: 0.018（0.46mm）直径
长度 - 法兰上方: 0.095（2.41mm）
长度 - 法兰下方: 0.315（8.00mm）
长度 - 总体: 0.440（11.18mm）
法兰直径: 0.072（1.83mm）
安装孔直径: 0.057（1.45mm）
安装类型: 通孔
端接: 压配
绝缘: 非绝缘
板厚度: -
触头材料: 磷青铜
触头表面处理: 镀金
触头表面处理厚度: 50.0µin（1.27µm）
连接器类型: 配接目标
触头数: 3
间距: 0.050（1.27mm）
排数: 1
排距: -
安装类型: 表面贴装，直角
材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
8940-0-00-34-00-00-03-0
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: PC 引脚 端子连接 通孔 镀金 0.020（0.51mm）直径
端子类型: PC 引脚
端子样式: 电线
引脚尺寸 - 法兰上方: 0.020（0.51mm）直径
引脚尺寸 - 法兰下方: -
长度 - 法兰上方: 0.258（6.55mm）
长度 - 法兰下方: -
长度 - 总体: 0.298（7.57mm）
法兰直径: 0.072（1.83mm）
安装孔直径: 0.057（1.45mm）
安装类型: 通孔
端接: 压配
绝缘: 非绝缘
板厚度: -
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 50.0µin（1.27µm）
5005-0-00-34-00-00-03-0
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: PC 引脚 端子连接 通孔 镀金 0.030（0.76mm）直径
端子类型: PC 引脚
端子样式: 双端
引脚尺寸 - 法兰上方: 0.030（0.76mm）直径
引脚尺寸 - 法兰下方: 0.024（0.61mm）直径
长度 - 法兰上方: 0.195（4.95mm）
长度 - 法兰下方: 0.302（7.67mm）
长度 - 总体: 0.530（13.46mm）
法兰直径: 0.072（1.83mm）
安装孔直径: 0.057（1.45mm）
安装类型: 通孔
端接: 压配，滚花
绝缘: 非绝缘
板厚度: -
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 50.0µin（1.27µm）

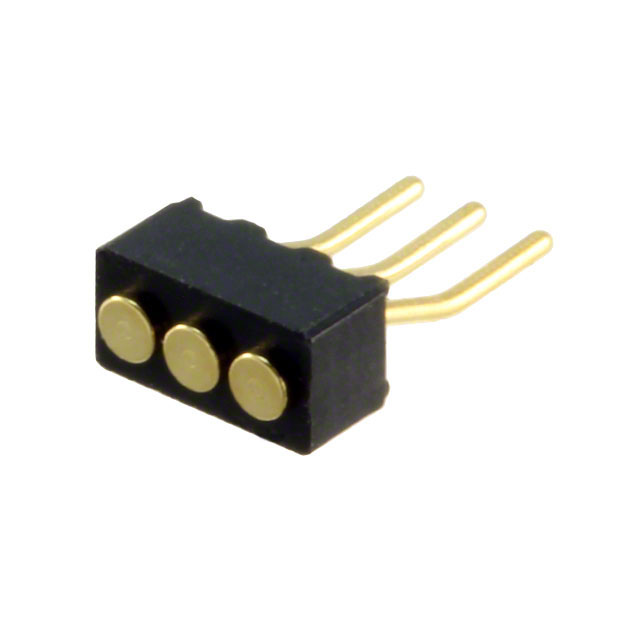

850-10-003-40-001000
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 针座连接器 表面贴装，直角 3 位置 0.050（1.27mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.118（3.00mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.087（2.20mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 铜合金
绝缘材料: 聚酰胺（PA46），尼龙 4/6
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
0508-0-00-34-00-00-03-0
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: PC 引脚 端子连接 表面贴装型 镀金
端子类型: PC 引脚
端子样式: 单端
引脚尺寸 - 法兰上方: -
引脚尺寸 - 法兰下方: 0.020（0.51mm）直径
长度 - 法兰上方: 0.125（3.18mm）
长度 - 法兰下方: -
长度 - 总体: 0.155（3.94mm）
法兰直径: 0.058（1.47mm）
安装孔直径: -
安装类型: 表面贴装型
端接: 焊接
绝缘: 非绝缘
板厚度: -
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 50.0µin（1.27µm）
9159-0-00-34-00-00-03-0
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: PC 引脚 端子连接 通孔 镀金 0.018（0.46mm）直径
端子类型: PC 引脚
端子样式: 单端
引脚尺寸 - 法兰上方: 0.018（0.46mm）直径
引脚尺寸 - 法兰下方: 0.023（0.58mm）直径
长度 - 法兰上方: 0.156（3.96mm）
长度 - 法兰下方: 0.045（1.14mm）
长度 - 总体: 0.211（5.36mm）
法兰直径: 0.045（1.14mm）
安装孔直径: 0.026（0.66mm）
安装类型: 通孔
端接: 压配，滚花
绝缘: 非绝缘
板厚度: -
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 50.0µin（1.27µm）
4006-0-00-34-00-00-03-0
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: PC 引脚 端子连接 通孔 镀金 0.016（0.41mm）直径
端子类型: PC 引脚
端子样式: 双端
引脚尺寸 - 法兰上方: 0.016（0.41mm）直径
引脚尺寸 - 法兰下方: 0.016（0.41mm）直径
长度 - 法兰上方: 0.118（3.00mm）
长度 - 法兰下方: 0.118（3.00mm）
长度 - 总体: 0.319（8.10mm）
法兰直径: -
安装孔直径: 0.034（0.86mm）
安装类型: 通孔
端接: 压配式，六角形
绝缘: 非绝缘
板厚度: -
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 50.0µin（1.27µm）
7827-0-00-34-00-00-03-0
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: PC 引脚 端子连接 通孔 镀金 0.022（0.56mm）直径
端子类型: PC 引脚
端子样式: 单端
引脚尺寸 - 法兰上方: 0.022（0.56mm）直径
引脚尺寸 - 法兰下方: -
长度 - 法兰上方: -
长度 - 法兰下方: -
长度 - 总体: 0.260（6.60mm）
法兰直径: -
安装孔直径: 0.035（0.89mm）
安装类型: 通孔
端接: 压配，滚花
绝缘: 非绝缘
板厚度: -
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 50.0µin（1.27µm）
