MURATA ELECTRONICS

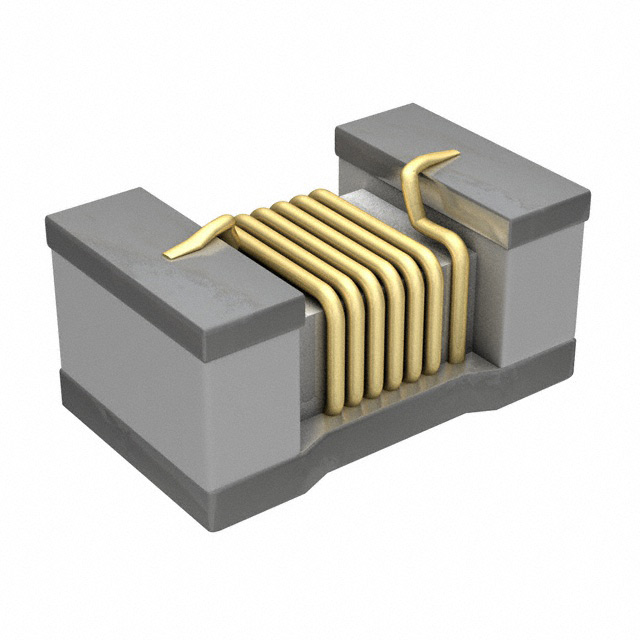

LQW15AN36NJ8ZD
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 36 nH 无屏蔽 绕线 电感器 540 mA 最大 431 毫欧 0402（1005 公制）
类型: 绕线
材料 - 磁芯: 无磁性
电感: 36 nH
容差: ±5%
额定电流（安培）: 540 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 431 毫欧
不同频率时 Q 值: 30 @ 250MHz
频率 - 自谐振: 3.5GHz
等级: AEC-Q200
工作温度: -55°C ~ 125°C
电感频率 - 测试: 100 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 0402（1005 公制）
供应商器件封装: -
大小 / 尺寸: 0.039 长 x 0.024 宽（1.00mm x 0.60mm）
高度 - 安装（最大值）: 0.024（0.60mm）

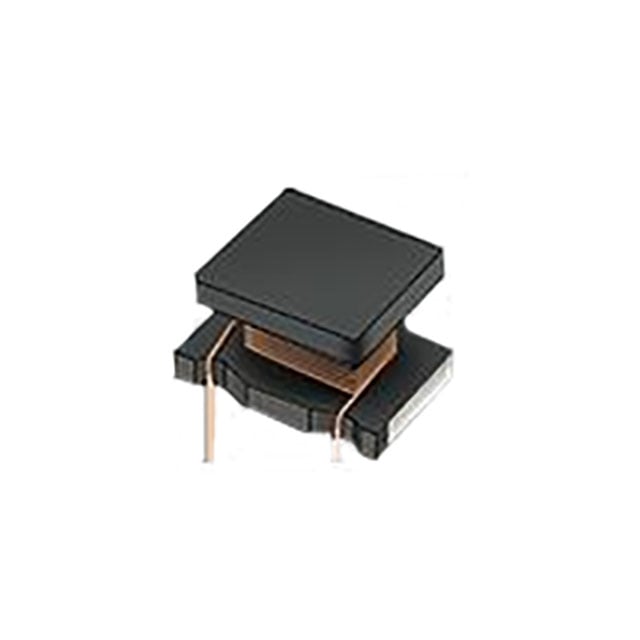

LQH32NH3R3J23L
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 3.3 µH 无屏蔽 鼓芯，绕线式 电感器 425 mA 最大 240 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 3.3 µH
容差: ±5%
额定电流（安培）: 425 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 240 毫欧
不同频率时 Q 值: 20 @ 1MHz
频率 - 自谐振: 65MHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 1 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: 1210（3225 公制）
大小 / 尺寸: 0.126 长 x 0.098 宽（3.20mm x 2.50mm）
高度 - 安装（最大值）: 0.087（2.20mm）

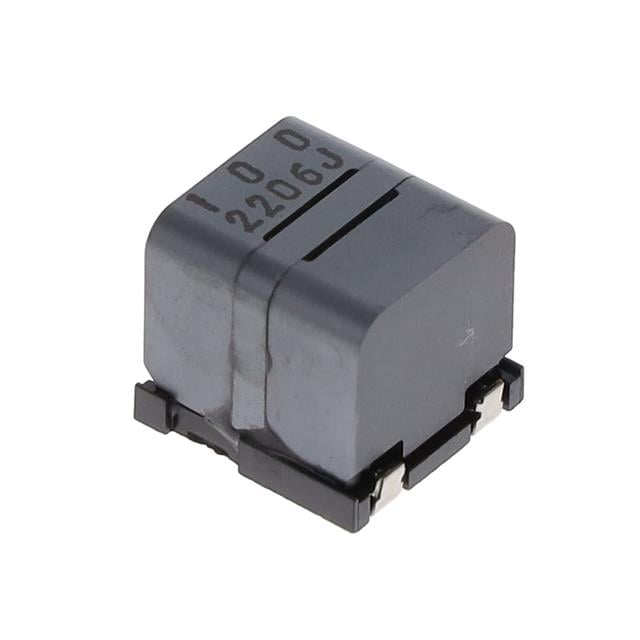

HEAWS-100M=P3
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 10 µH 屏蔽 鼓芯，绕线式 电感器 2.8 A 最大 25 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 10 µH
容差: ±20%
额定电流（安培）: 2.8 A
电流 - 饱和 （Isat）: 5A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 25 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.409 宽（10.70mm x 10.40mm）
高度 - 安装（最大值）: 0.394（10.00mm）
HEAWS-3R3N=P3
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 3.3 µH 屏蔽 鼓芯，绕线式 电感器 5.3 A 最大 10 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 3.3 µH
容差: ±30%
额定电流（安培）: 5.3 A
电流 - 饱和 （Isat）: 8A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 10 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.421 长 x 0.409 宽（10.70mm x 10.40mm）
高度 - 安装（最大值）: 0.394（10.00mm）

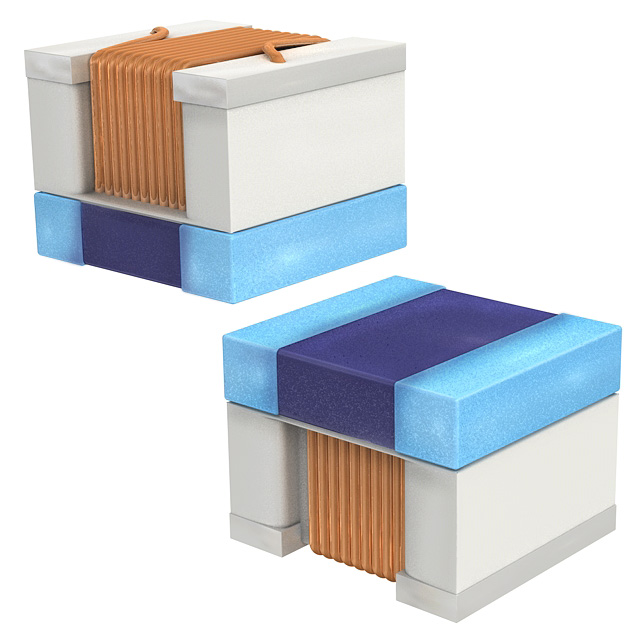

LQW2UASR12J00L
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 120 nH 无屏蔽 绕线 电感器 650 mA 最大 630 毫欧 1008（2520 公制）
类型: 绕线
材料 - 磁芯: Air
电感: 120 nH
容差: ±5%
额定电流（安培）: 650 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 630 毫欧
不同频率时 Q 值: 60 @ 350MHz
频率 - 自谐振: 950MHz
等级: -
工作温度: -55°C ~ 125°C
电感频率 - 测试: 25 MHz
安装类型: 表面贴装型
封装/外壳: 1008（2520 公制）
供应商器件封装: 1008（2520 公制）
大小 / 尺寸: 0.103 长 x 0.096 宽（2.62mm x 2.45mm）
高度 - 安装（最大值）: 0.080（2.03mm）
LQW15CAR39J00D
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 390 nH 无屏蔽 绕线 电感器 320 mA 最大 720 毫欧 0402（1005 公制）
类型: 绕线
材料 - 磁芯: 铁氧体
电感: 390 nH
容差: ±5%
额定电流（安培）: 320 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 720 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 950MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 10 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 0402（1005 公制）
供应商器件封装: 0402
大小 / 尺寸: 0.040 长 x 0.024 宽（1.02mm x 0.61mm）
高度 - 安装（最大值）: 0.026（0.66mm）

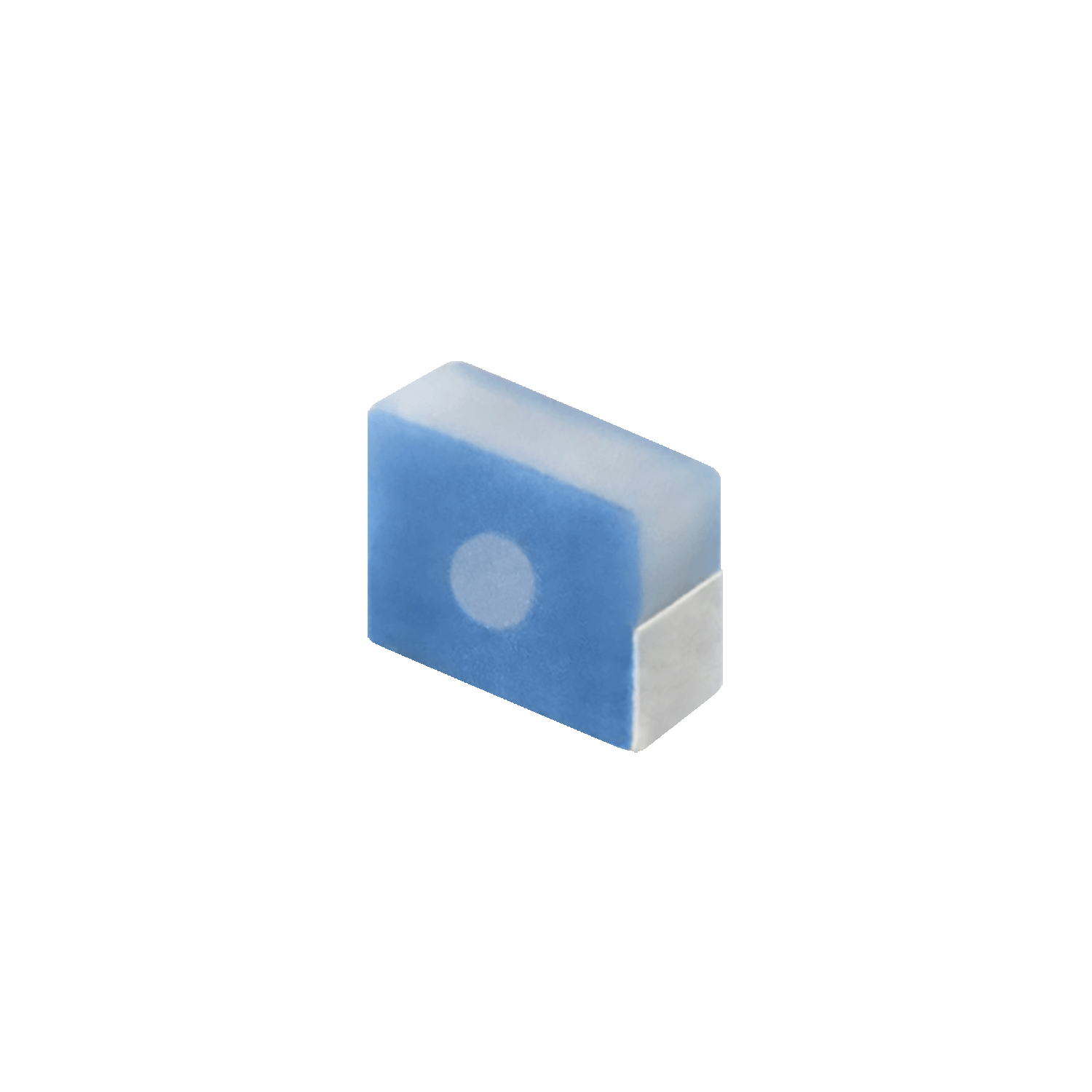

LQP03TN16NJ02D
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 16 nH 无屏蔽 厚膜 电感器 200 mA 最大 950 毫欧 0201（0603 公制）
类型: 厚膜
材料 - 磁芯: 无磁性
电感: 16 nH
容差: ±5%
额定电流（安培）: 200 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 950 毫欧
不同频率时 Q 值: 12 @ 500MHz
频率 - 自谐振: 2.2GHz
等级: -
工作温度: -55°C ~ 125°C
电感频率 - 测试: 500 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 0201（0603 公制）
供应商器件封装: 0201（0603 公制）
大小 / 尺寸: 0.024 长 x 0.012 宽（0.60mm x 0.30mm）
高度 - 安装（最大值）: 0.013（0.33mm）

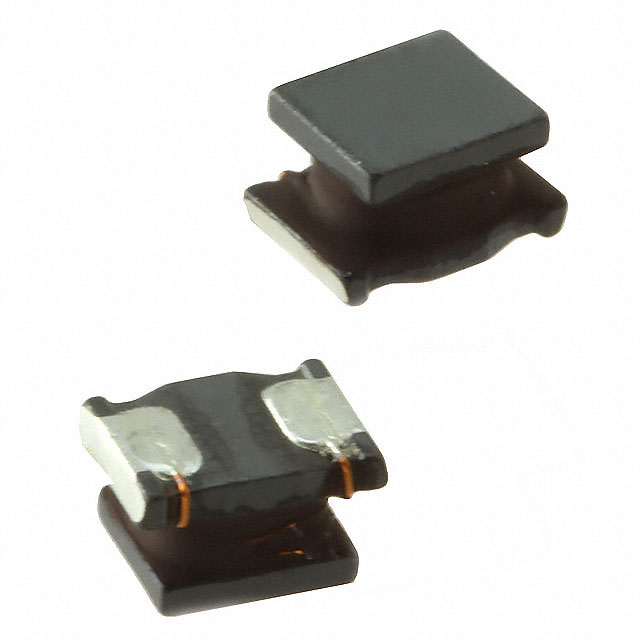

LQH43NH2R7J03L
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 2.7 µH 无屏蔽 鼓芯，绕线式 电感器 950 mA 最大 63.6 毫欧 1812（4532 公制）
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 2.7 µH
容差: ±5%
额定电流（安培）: 950 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 63.6 毫欧
不同频率时 Q 值: 20 @ 1MHz
频率 - 自谐振: 53MHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 1 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 1812（4532 公制）
供应商器件封装: 1812
大小 / 尺寸: 0.177 长 x 0.126 宽（4.50mm x 3.20mm）
高度 - 安装（最大值）: 0.110（2.80mm）
BLM31PG601SN1L
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 磁性元件 / 磁珠
简介: 600 Ohms @ 100 MHz 1 电源线 铁氧体磁珠和芯片 1206（3216 公制） 1.5A 80 毫欧
滤波器类型: 电源线
线路数: 1
不同频率时阻抗: 600 Ohms @ 100 MHz
额定电流（最大）: 1.5A
DC 电阻 (DCR)（最大值）: 80 毫欧
等级: -
工作温度: -55°C ~ 125°C
封装/外壳: 1206（3216 公制）
安装类型: 表面贴装型
高度（最大值）: 0.051（1.30mm）
大小 / 尺寸: 0.126 长 x 0.063 宽（3.20mm x 1.60mm）

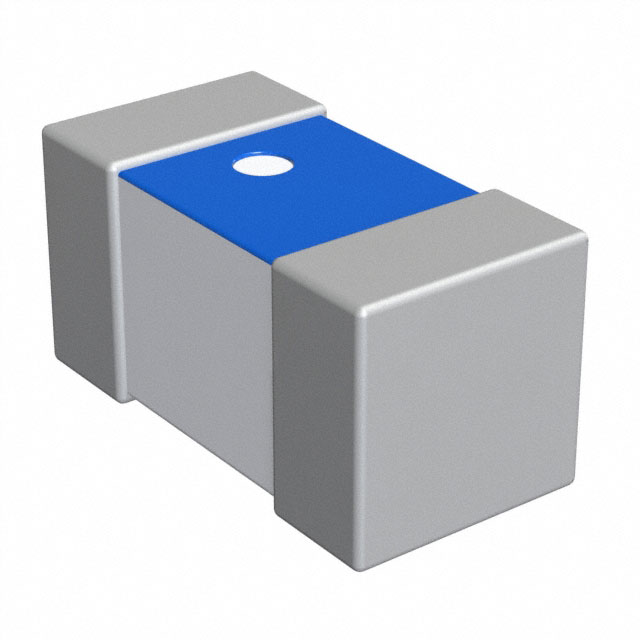

LQP01HV2N5B02L
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 2.5 nH 无屏蔽 薄膜 电感器 250 mA 最大 420 毫欧 008004（0201 公制）
类型: 薄膜
材料 - 磁芯: -
电感: 2.5 nH
容差: ±0.1nH
额定电流（安培）: 250 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 420 毫欧
不同频率时 Q 值: 10 @ 500MHz
频率 - 自谐振: 13GHz
等级: -
工作温度: -40°C ~ 105°C
电感频率 - 测试: 500 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 008004（0201 公制）
供应商器件封装: 008004（0201 公制）
大小 / 尺寸: 0.010 长 x 0.005 宽（0.25mm x 0.13mm）
高度 - 安装（最大值）: 0.008（0.21mm）
