TRIAD MAGNETICS

FP16-750-B

制造商: TRIAD MAGNETICS
分类: 线圈、变压器和磁性元件 / 变压器 / 电源变压器
数据:

简介: 叠片磁芯 12VA 电源变压器 115V，230V 初级并行 8V，系列 16V 次级并行 1.5A，系列 750mA 通孔

类型: 叠片磁芯电压 - 初级: 115V，230V 电压 - 次级（满负载）: 并行 8V，系列 16V 电流 - 输出（最大值）: 并行 1.5A，系列 750mA 初级绕组: 双次级绕组: 双中心抽头: 无功率 - 最大值: 12VA 安装类型: 通孔端接样式: PC 引脚大小 / 尺寸: 63.50mm 长 x 50.80mm 宽高度 - 安装（最大值）: 26.97mm 电压 - 隔离: 2000Vrms 重量: 0.688 磅（312.07 g）

FP20-600-B

制造商: TRIAD MAGNETICS
分类: 线圈、变压器和磁性元件 / 变压器 / 电源变压器
数据:

简介: 叠片磁芯 12VA 电源变压器 115V，230V 初级并行 10V，系列 20V 次级并行 1.2A，系列 600mA 通孔

类型: 叠片磁芯电压 - 初级: 115V，230V 电压 - 次级（满负载）: 并行 10V，系列 20V 电流 - 输出（最大值）: 并行 1.2A，系列 600mA 初级绕组: 双次级绕组: 双中心抽头: 无功率 - 最大值: 12VA 安装类型: 通孔端接样式: PC 引脚大小 / 尺寸: 63.50mm 长 x 50.80mm 宽高度 - 安装（最大值）: 26.67mm 电压 - 隔离: 2000Vrms 重量: 0.688 磅（312.07 g）

FP24-500-B

制造商: TRIAD MAGNETICS
分类: 线圈、变压器和磁性元件 / 变压器 / 电源变压器
数据:

简介: 叠片磁芯 12VA 电源变压器 115V，230V 初级并行 12V，系列 24V 次级并行 1A，系列 500mA 通孔

类型: 叠片磁芯电压 - 初级: 115V，230V 电压 - 次级（满负载）: 并行 12V，系列 24V 电流 - 输出（最大值）: 并行 1A，系列 500mA 初级绕组: 双次级绕组: 双中心抽头: 无功率 - 最大值: 12VA 安装类型: 通孔端接样式: PC 引脚大小 / 尺寸: 63.50mm 长 x 50.80mm 宽高度 - 安装（最大值）: 26.97mm 电压 - 隔离: 2000Vrms 重量: 0.688 磅（312.07 g）

SP-48

制造商: TRIAD MAGNETICS
分类: 线圈、变压器和磁性元件 / 变压器 / 音频变压器
数据:

简介: 7.5kCT 初级侧阻抗欧姆 12 次级侧阻抗欧姆 25：1 音频变压器 300Hz ~ 100kHz 通孔

匝数比 - 初级:次级: 25：1 阻抗 - 初级侧（欧姆）: 7.5kCT 阻抗 - 次级侧（欧姆）: 12 DC 电阻 (DCR) - 初级侧: 796 欧姆 DC 电阻 (DCR) - 次级侧: 2.9 欧姆变压器类型: 音频耦合频率范围: 300Hz ~ 100kHz 频率响应: ±2dB 电压 - 隔离: 1000VRMS @ 1 秒插损: - 回波损耗: - 功率水平: 50mW 工作温度: -40°C ~ 85°C 认证机构: - 安装类型: 通孔大小 / 尺寸: 0.410 长 x 0.310 宽（10.41mm x 7.87mm）高度 - 安装（最大值）: 0.465（11.80mm）端接样式: PC 引脚

SP-13

制造商: TRIAD MAGNETICS
分类: 线圈、变压器和磁性元件 / 变压器 / 音频变压器
数据:

简介: 25kCT，20kCT 初级侧阻抗欧姆 1kCT，800CT 次级侧阻抗欧姆 5：1 音频变压器 300Hz ~ 100kHz 通孔

匝数比 - 初级:次级: 5：1 阻抗 - 初级侧（欧姆）: 25kCT，20kCT 阻抗 - 次级侧（欧姆）: 1kCT，800CT DC 电阻 (DCR) - 初级侧: 1.7 千欧 DC 电阻 (DCR) - 次级侧: 115 欧姆变压器类型: 音频耦合频率范围: 300Hz ~ 100kHz 频率响应: ±2dB 电压 - 隔离: 1000VRMS @ 1 秒插损: - 回波损耗: - 功率水平: 40mW 工作温度: -40°C ~ 85°C 认证机构: - 安装类型: 通孔大小 / 尺寸: 0.410 长 x 0.310 宽（10.41mm x 7.87mm）高度 - 安装（最大值）: 0.465（11.80mm）端接样式: PC 引脚

TY-146P

制造商: TRIAD MAGNETICS
分类: 线圈、变压器和磁性元件 / 变压器 / 音频变压器
数据:

简介: 600，150/150 初级侧阻抗欧姆 600，150/150 次级侧阻抗欧姆 1：1 音频变压器 200Hz ~ 15kHz 通孔

匝数比 - 初级:次级: 1：1 阻抗 - 初级侧（欧姆）: 600，150/150 阻抗 - 次级侧（欧姆）: 600，150/150 DC 电阻 (DCR) - 初级侧: 17 欧姆，19 欧姆 DC 电阻 (DCR) - 次级侧: 14.5 欧姆，22 欧姆变压器类型: 数据/音频耦合频率范围: 200Hz ~ 15kHz 频率响应: ±2dB 电压 - 隔离: 1500V 插损: 1.5dB 回波损耗: 26dB 功率水平: 1W 工作温度: -20°C ~ 85°C 认证机构: - 安装类型: 通孔大小 / 尺寸: 1.375 长 x 1.187 宽（34.93mm x 30.15mm）高度 - 安装（最大值）: 1.187（30.15mm）端接样式: PC 引脚

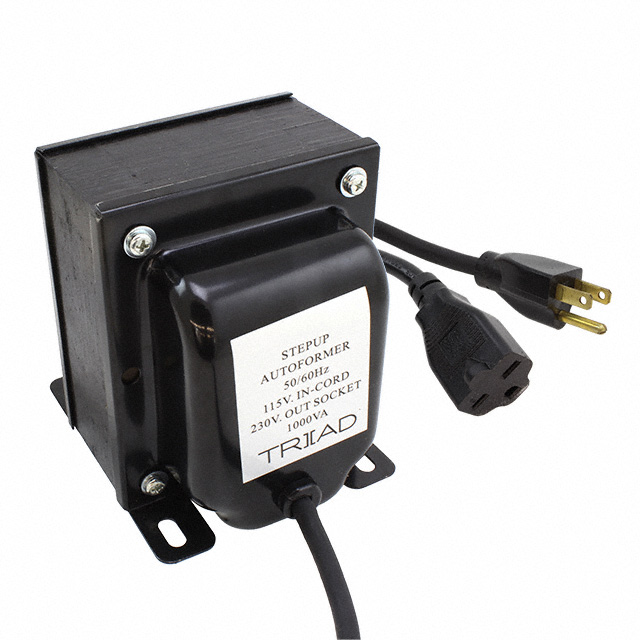

N-1000MG

制造商: TRIAD MAGNETICS
分类:
数据:

类型: 自耦变压器（非隔离式）电压 - 初级: 115V 电压 - 次级: 230V 功率 - 最大值: 1000VA 第 1 连接器: NEMA 5-15P 第 2 连接器: NEMA 6-15P

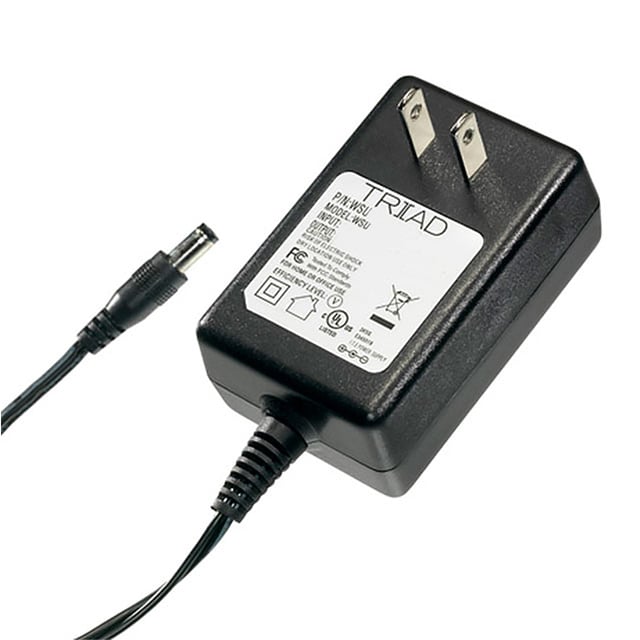

WSU150-1600

制造商: TRIAD MAGNETICS
分类: 微电路 / 混合集成电路 / 电源变换器 / AC/DC变换器
数据:

简介: 15V 24 W AC/DC 外部壁装（II 类）适配器固定插片输入

使用地区: 适用于北美地区外形: 壁装（II 类）输入类型: 固定插片电压 - 输入: 90 ~ 264 VAC 电压 - 输出: 15V 电流 - 输出（最大值）: 1.6A 功率 (W): 24 W 空载功耗: 100mW（最大）极化: 正极中心应用: ITE（商业）效率: VI 级工作温度: 0°C ~ 40°C 输出连接器: 圆管插头，2.1mm 内径 x 5.5mm 外径 x 11.0mm 电线长度: 72（1.83m）输入连接器: NEMA 1-15P 大小 / 尺寸: 3.03 长 x 1.89 宽 x 1.22 高（77.0mm x 48.0mm x 31.0mm）认证机构: cETLus

WSU045-1500

制造商: TRIAD MAGNETICS
分类: 微电路 / 混合集成电路 / 电源变换器 / AC/DC变换器
数据:

简介: 4.5V 6.8 W AC/DC 外部壁装（II 类）适配器固定插片输入

使用地区: 适用于北美地区外形: 壁装（II 类）输入类型: 固定插片电压 - 输入: 90 ~ 264 VAC 电压 - 输出: 4.5V 电流 - 输出（最大值）: 1.5A 功率 (W): 6.8 W 空载功耗: 100mW（最大）极化: 正极中心应用: ITE（商业）效率: VI 级工作温度: 0°C ~ 40°C 输出连接器: 圆管插头，2.1mm 内径 x 5.5mm 外径 x 11.0mm 电线长度: 60（1.52m）输入连接器: NEMA 1-15P 大小 / 尺寸: 2.80 长 x 1.69 宽 x 1.18 高（71.0mm x 42.8mm x 30.0mm）认证机构: cETLus

WSU150-1600-R

制造商: TRIAD MAGNETICS
分类: 微电路 / 混合集成电路 / 电源变换器 / AC/DC变换器
数据:

简介: 15V 24 W AC/DC 外部壁装（II 类）适配器固定插片输入

使用地区: 适用于北美地区外形: 壁装（II 类）输入类型: 固定插片电压 - 输入: 90 ~ 264 VAC 电压 - 输出: 15V 电流 - 输出（最大值）: 1.6A 功率 (W): 24 W 空载功耗: 100mW（最大）极化: 负极中心应用: ITE（商业）效率: VI 级工作温度: 0°C ~ 40°C 输出连接器: 圆管插头，2.1mm 内径 x 5.5mm 外径 x 11.0mm 电线长度: 72（1.83m）输入连接器: NEMA 1-15P 大小 / 尺寸: 3.03 长 x 1.89 宽 x 1.22 高（77.0mm x 48.0mm x 31.0mm）认证机构: cETLus
