1-5174053-2
制造商: TE CONNECTIVITY DEUTSCH CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 16 位置 0.098（2.50mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.098（2.50mm）
针位数: 16
排数: 2
排距 - 配接: 0.205（5.20mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: 0.276（7.00mm）
接触长度 - 柱: 0.157（4.00mm）
总体接触长度: -
绝缘高度: 0.657（16.69mm）
触头形状: 矩形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: -
工作温度: -30°C ~ 105°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
2-174053-2
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 16 位置 0.098（2.50mm）
连接器类型: -
触头类型: 接片
间距 - 配接: 0.098（2.50mm）
针位数: 16
排数: 2
排距 - 配接: 0.205（5.20mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: 0.276（7.00mm）
接触长度 - 柱: 0.157（4.00mm）
总体接触长度: -
绝缘高度: 0.658（16.71mm）
触头形状: 矩形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: 安装法兰
工作温度: -30°C ~ 105°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: 随线规而各异
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 26
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁定/弹出钩，长
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.112（2.84mm）
总体接触长度: -
绝缘高度: 0.340（8.64mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），聚酯，玻璃纤维增强型
特性: 键槽，安装法兰
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1.75A
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 54
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.157（4.00mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.060（1.52mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 闪存
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑塑胶
特性: 拾放
工作温度: -25°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 50
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.220（5.60mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 闪存
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑塑胶
特性: 键槽，拾放
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 40
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 锁定/弹出钩
接触长度 - 配接: 0.150（3.81mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.425（10.80mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 液晶聚合物（LCP），玻璃纤维增强型
特性: 键槽
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1.25A
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 30
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 锁定/弹出钩
接触长度 - 配接: 0.150（3.81mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.425（10.80mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 液晶聚合物（LCP），玻璃纤维增强型
特性: 键槽
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1.25A
额定电压: -
连接器类型: 插头
触头类型: 接片
间距 - 配接: 0.047（1.20mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 3 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 摩擦锁
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.055（1.40mm）
触头形状: 矩形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: -
更多
触头材料: 铜合金
绝缘材料: 液晶聚合物（LCP）
特性: 固定焊尾
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: 50V

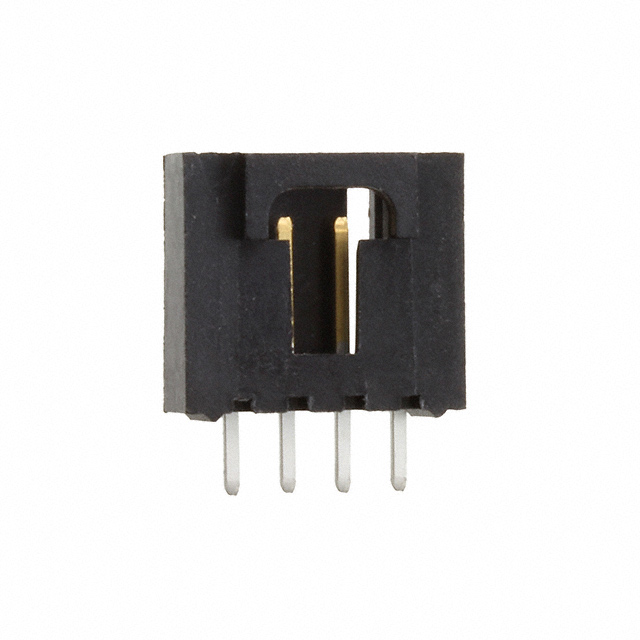

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 4
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.130（3.30mm）
总体接触长度: 0.470（11.94mm）
绝缘高度: 0.465（11.80mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: 250V

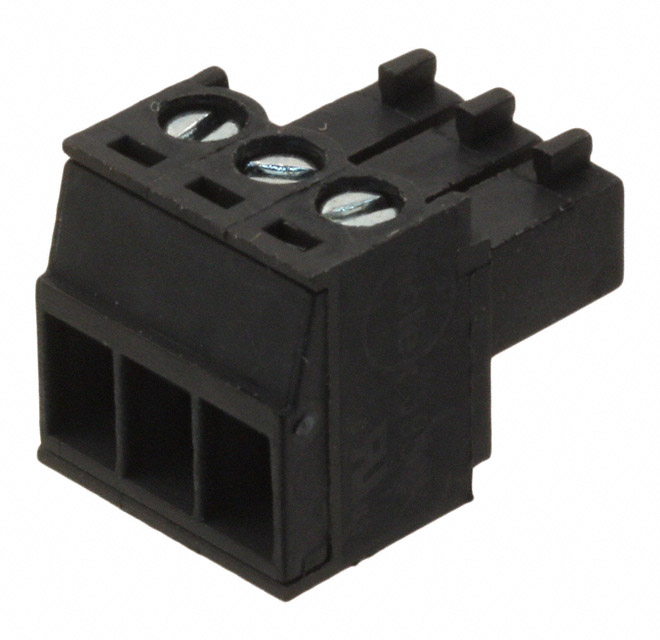

类型: 插头，母插口
针位数: 3
每级针位数: 3
层级数: 1
间距: 0.138（3.50mm）
针座方向: -
插线入口: 180°
端接样式: 螺钉 - 提升笼式夹
安装类型: 自由悬挂
电流 - IEC: -
电流 - UL: 8 A
电压 - UL: 300 V
线规或范围 - AWG: 16-30 AWG
线规或范围 - mm²: -
颜色: 黑色
工作温度: -40°C ~ 115°C
触头配接表面处理: 锡
特性: -
