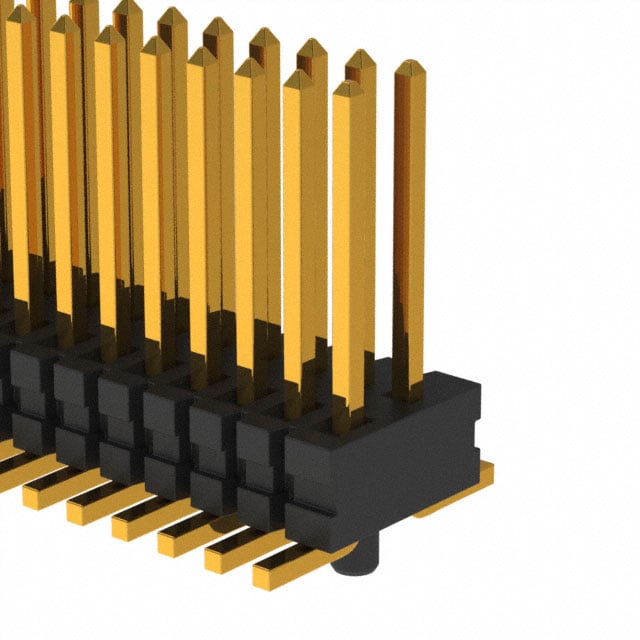

FTE-120-01-G-DV-A
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 40 位置 0.031（0.80mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.031（0.80mm）
针位数: 40
排数: 2
排距 - 配接: 0.047（1.20mm）
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.075（1.90mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.055（1.40mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: 板导轨
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 2.7A/触头
额定电压: -
FTE-120-01-G-DV-A-P
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 40 位置 0.031（0.80mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.031（0.80mm）
针位数: 40
排数: 2
排距 - 配接: 0.047（1.20mm）
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.075（1.90mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.055（1.40mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: 板件导轨，拾放
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 2.7A/触头
额定电压: -
FTE-120-01-G-DV-EC
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 40 位置 0.031（0.80mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.031（0.80mm）
针位数: 40
排数: 2
排距 - 配接: 0.047（1.20mm）
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.075（1.90mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.055（1.40mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: 板锁，端罩
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 2.7A/触头
额定电压: -
FTE-120-01-G-DV-EP-A
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 40 位置 0.031（0.80mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.031（0.80mm）
针位数: 40
排数: 2
排距 - 配接: 0.047（1.20mm）
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.075（1.90mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.055（1.40mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: 板件导轨，端罩
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 2.7A/触头
额定电压: -
FTE-120-01-G-DV-ES-A-P
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 40 位置 0.031（0.80mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.031（0.80mm）
针位数: 40
排数: 2
排距 - 配接: 0.047（1.20mm）
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.075（1.90mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.055（1.40mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: 板件导轨，端罩，拾放
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 2.7A/触头
额定电压: -

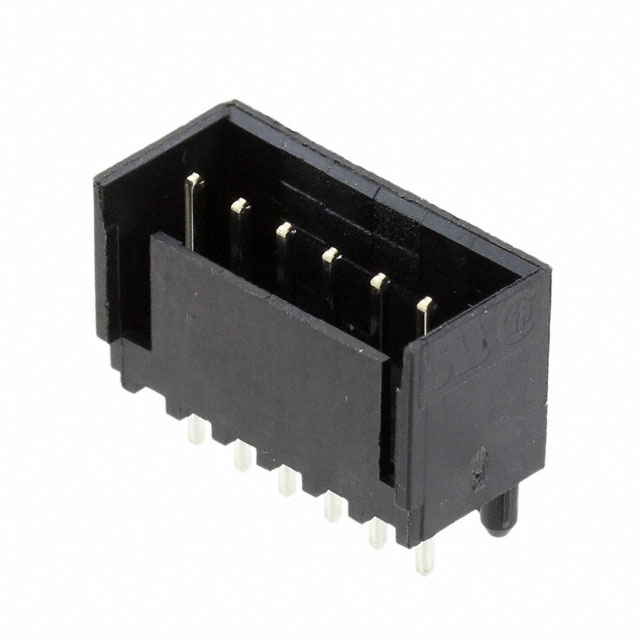

3-644893-6
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 6 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 摩擦锁
接触长度 - 配接: 0.280（7.11mm）
接触长度 - 柱: 0.140（3.56mm）
总体接触长度: 0.520（13.21mm）
绝缘高度: 0.410（10.41mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酯
特性: 板导轨
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 随线规而各异
额定电压: 250VAC

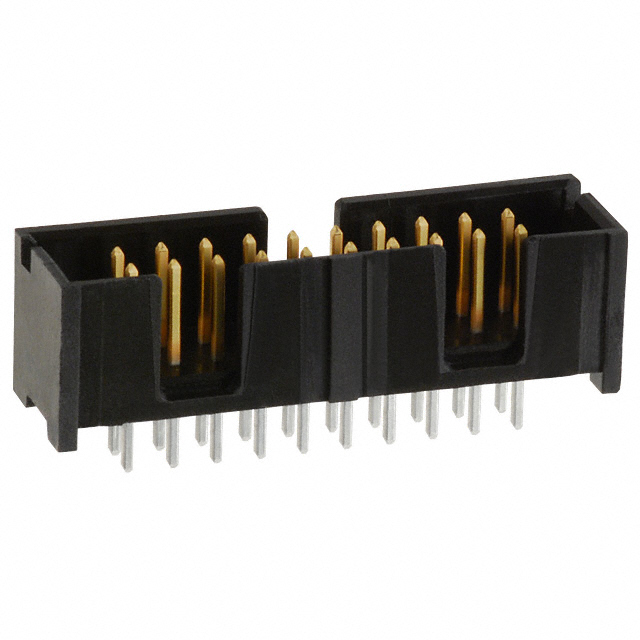

5103308-5
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 20 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 20
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.120（3.05mm）
总体接触长度: -
绝缘高度: 0.388（9.86mm）
触头形状: 方形
触头表面处理 - 配接: 金或金-钯
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: -
特性: 键槽
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A/触头
额定电压: -
103308-5
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 20 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 20
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.120（3.05mm）
总体接触长度: -
绝缘高度: 0.388（9.86mm）
触头形状: 方形
触头表面处理 - 配接: 金或金-钯
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡 - 铅
更多
触头材料: 黄铜
绝缘材料: -
特性: 键槽
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A/触头
额定电压: -
