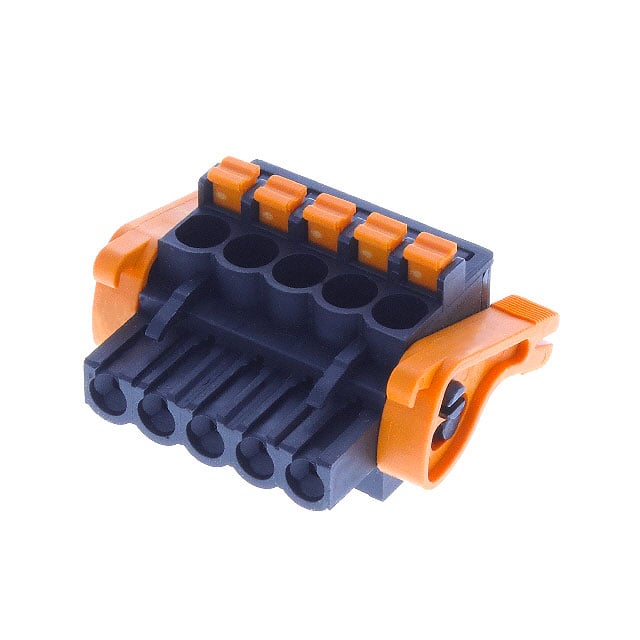

类型: 插头，母插口
针位数: 5
每级针位数: 5
层级数: 1
间距: 0.200（5.08mm）
针座方向: -
插线入口: 90°
端接样式: 无螺钉 - 支管弹簧，推入式弹簧
安装类型: 自由悬挂
电流 - IEC: 24A
电压 - IEC: 400 V
电流 - UL: 18.5 A
电压 - UL: 300 V
线规或范围 - AWG: 12-26 AWG
线规或范围 - mm²: 0.2-2.5mm²
颜色: 黑色
工作温度: -50°C ~ 100°C
触头配接表面处理: 锡
特性: 弹出器锁，固定锁（导线侧）
2000440000
制造商: WEIDMÜLLER分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 4 针位端子块 针座，扁销，带护罩（4 侧） 0.400（10.16mm） 90°，直角 通孔
类型: 针座，扁销，带护罩（4 侧）
针位数: 4
每级针位数: 4
层级数: 1
间距: 0.400（10.16mm）
针座方向: 90°，直角
插线入口: -
端接样式: 焊接
安装类型: 通孔
电流 - IEC: 78.3A
电压 - IEC: 1 kV
电流 - UL: 60 A
电压 - UL: 300 V
线规或范围 - AWG: -
线规或范围 - mm²: -
颜色: 黑色
工作温度: -50°C ~ 120°C
触头配接表面处理: -
特性: 锁存器支座
800-10-004-40-002000
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 4 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 4
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.147（3.73mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.110（2.79mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: -
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA46），尼龙 4/6
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
830-40-004-40-028000
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装，直角 4 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 4
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.140（3.56mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.100（2.54mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 200.0µin（5.08µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酰胺（PA46），尼龙 4/6
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.118（3.00mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.087（2.20mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A
额定电压: 150VDC
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.118（3.00mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.087（2.20mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A
额定电压: 150VDC
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.118（3.00mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.087（2.20mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A
额定电压: 150VDC
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.118（3.00mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.087（2.20mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A
额定电压: 150VDC
9185-0-00-34-00-00-33-0
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: PC 引脚 端子连接 通孔 镀金 0.022（0.56mm）直径
端子类型: PC 引脚
端子样式: 单端，钉头
引脚尺寸 - 法兰上方: 0.022（0.56mm）直径
引脚尺寸 - 法兰下方: -
长度 - 法兰上方: 0.165（4.18mm）
长度 - 法兰下方: -
长度 - 总体: 0.185（4.70mm）
法兰直径: 0.040（1.02mm）
安装孔直径: 0.026（0.66mm）
安装类型: 通孔
端接: 焊接
绝缘: 非绝缘
板厚度: -
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 50.0µin（1.27µm）
8330-0-00-34-00-00-38-0
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: PC 引脚 端子连接 通孔 镀金 0.040（1.02mm）直径
端子类型: PC 引脚
端子样式: 单端，钉头
引脚尺寸 - 法兰上方: 0.040（1.02mm）直径
引脚尺寸 - 法兰下方: -
长度 - 法兰上方: 0.295（7.49mm）
长度 - 法兰下方: -
长度 - 总体: 0.330（8.38mm）
法兰直径: 0.070（1.78mm）
安装孔直径: 0.044（1.12mm）
安装类型: 通孔
端接: 焊接
绝缘: 非绝缘
板厚度: -
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 50.0µin（1.27µm）
