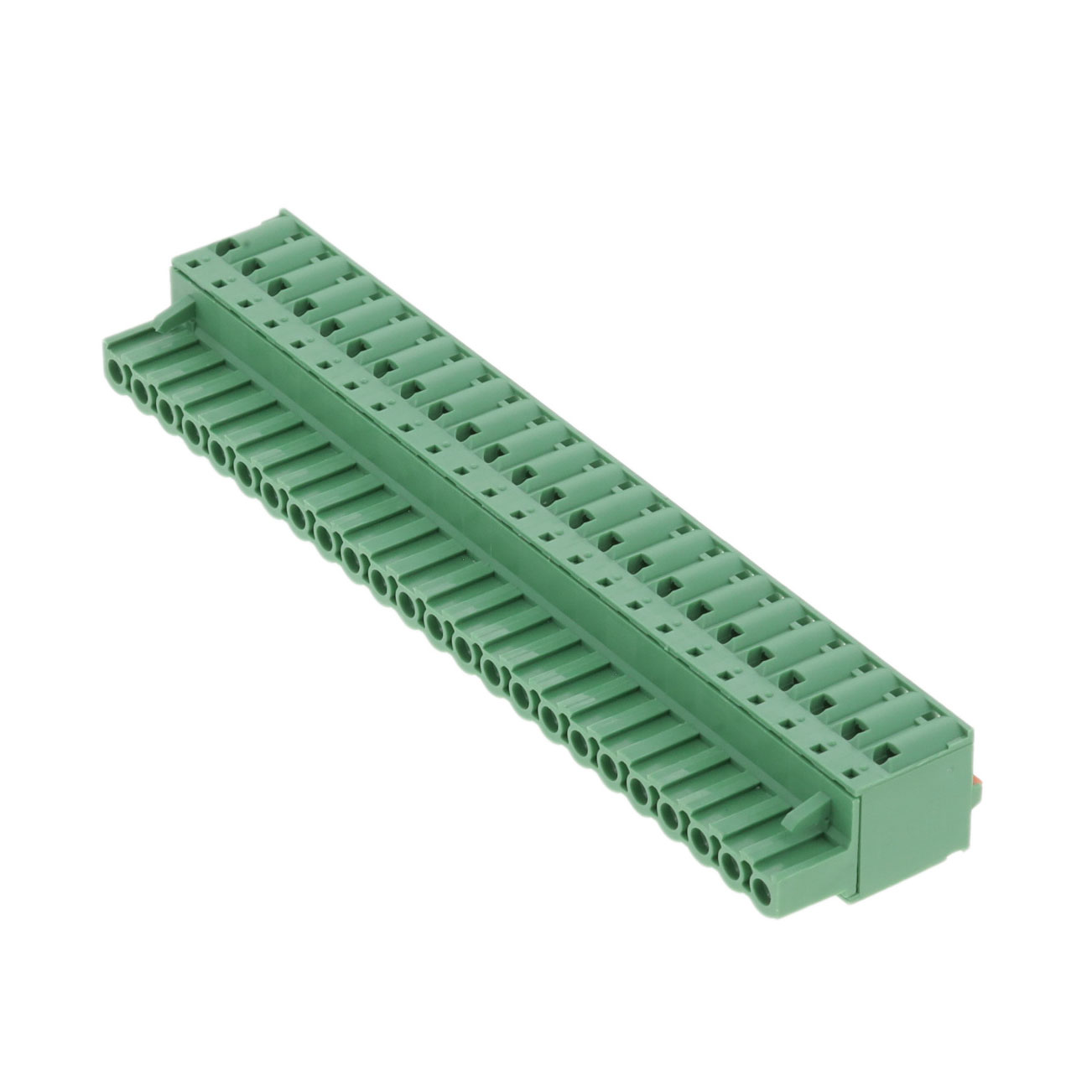

691353500024
制造商: WÜRTH ELEKTRONIK数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 24 针位端子块 插头，母插口 0.200（5.08mm） 180° 自由悬挂
类型: 插头，母插口
针位数: 24
每级针位数: 24
层级数: 1
间距: 0.200（5.08mm）
针座方向: -
插线入口: 180°
端接样式: 无螺钉 - 支管弹簧，推入式弹簧
安装类型: 自由悬挂
电流 - IEC: -
电流 - UL: 10 A
电压 - UL: 300 V
线规或范围 - AWG: 12-26 AWG
线规或范围 - mm²: 0.13-3.31mm²
颜色: 绿色
工作温度: -40°C ~ 105°C
触头配接表面处理: 锡
特性: 固定锁（非导线侧）
50310-0024N-002
制造商: ACES CONNECTORS数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 2 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 2
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.256（6.50mm）
触头形状: 矩形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 80.0µin（2.03µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 塑料，无卤素
特性: 固定焊尾
工作温度: -40°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 3A/触头
额定电压: 200VAC
SS-60400-024
制造商: STEWART CONNECTOR分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 模块化连接器 - 插孔 8p8c（RJ45，以太网） 90°角（直角） 屏蔽 Cat6
连接器类型: 插孔
针位/触头数: 8p8c（RJ45，以太网）
端口数: 1
排数: 1
安装类型: 面板安装，法兰（2 孔）；通孔
方向: 90°角（直角）
端接: 焊接
屏蔽: 屏蔽
等级: Cat6
特性: -
LED 颜色: 不包含 LED
侵入防护: IP67 - 防尘，防水
凸片方向: 上
触头材料: 铜合金
触头表面处理: 镀金
连接器类型: 插孔
针位/触头数: 6p2c（RJ11）
端口数: 1
排数: 1
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
屏蔽: 屏蔽式，EMI指
等级: Cat3
特性: 板锁
LED 颜色: 不包含 LED
侵入防护: -
凸片方向: 上
触头材料: 磷青铜
触头表面处理: 镀金

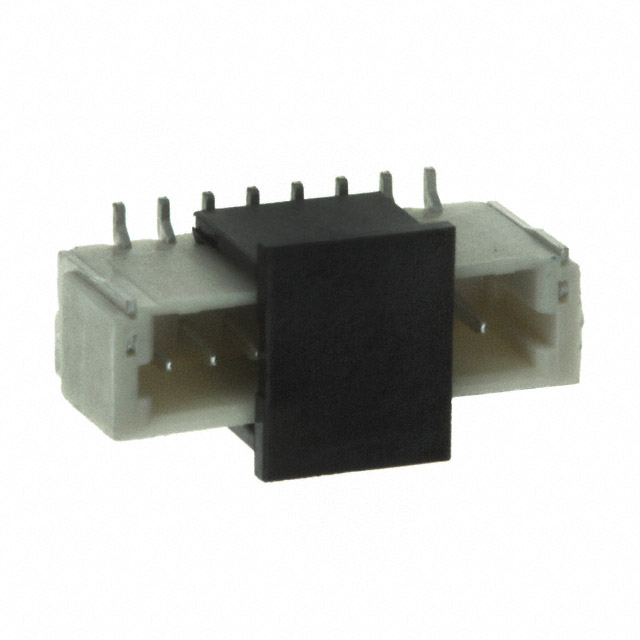

1734595-8
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 8 位置 0.039（1.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.039（1.00mm）
针位数: 8
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: -
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.169（4.30mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 120.0µin（3.05µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 聚酰胺（PA9T），尼龙 9T
特性: 拾放，焊接保持
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 乳白
额定电流（安培）: 1A
额定电压: 50V
3128-4-00-15-00-00-08-0
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: PC 引脚 端子连接 通孔 镀金 0.020（0.51mm）直径
端子类型: PC 引脚
端子样式: 单端
引脚尺寸 - 法兰上方: 0.020（0.51mm）直径
引脚尺寸 - 法兰下方: 0.020（0.51mm）直径
长度 - 法兰上方: 0.550（13.97mm）
长度 - 法兰下方: 0.100（2.54mm）
长度 - 总体: 0.670（17.02mm）
法兰直径: 0.046（1.17mm）
安装孔直径: 0.024（0.61mm）
安装类型: 通孔
端接: 焊接
绝缘: 非绝缘
板厚度: -
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
3138-4-00-15-00-00-08-0
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: PC 引脚 端子连接 通孔 镀金 0.050（1.27mm）直径
端子类型: PC 引脚
端子样式: 单端
引脚尺寸 - 法兰上方: 0.050（1.27mm）直径
引脚尺寸 - 法兰下方: -
长度 - 法兰上方: 0.282（7.16mm）
长度 - 法兰下方: 0.156（3.96mm）
长度 - 总体: 0.469（11.90mm）
法兰直径: 0.094（2.39mm）
安装孔直径: 0.064（1.63mm）
安装类型: 通孔
端接: 陷形
绝缘: 非绝缘
板厚度: 0.125（3.18mm）
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）

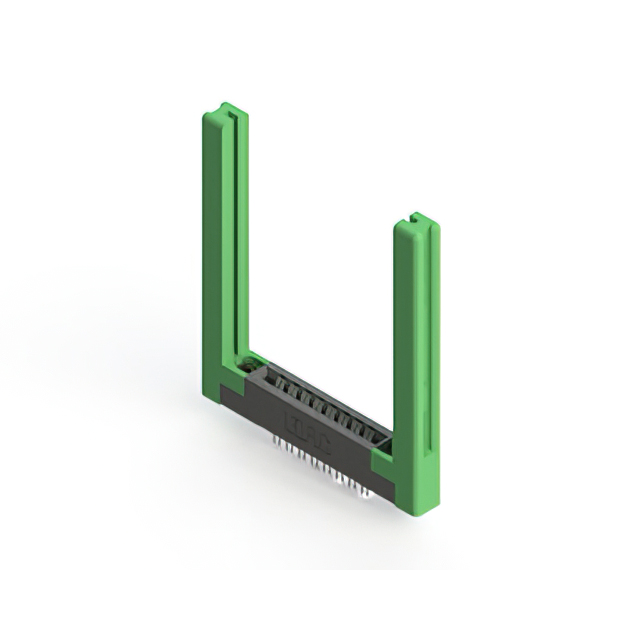

316-008-400-158
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 16 位置 母头 连接器 非指定 - 双边 锡 0.156（3.96mm） 绿色
卡类型: 非指定 - 双边
公母: 母头
针位/格/排数: 8
针位数: 16
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 2
间距: 0.156（3.96mm）
读数: 双
特性: 卡导轨
安装类型: 面板安装
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 锡
触头表面处理厚度: -
触头类型: 悬臂
颜色: 绿色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C
356-008-400-158
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 16 位置 母头 连接器 非指定 - 双边 锡 0.156（3.96mm） 黑色
卡类型: 非指定 - 双边
公母: 母头
针位/格/排数: 8
针位数: 16
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 2
间距: 0.156（3.96mm）
读数: 双
特性: 卡导轨
安装类型: 面板安装
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 锡
触头表面处理厚度: -
触头类型: 悬臂
颜色: 黑色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C
306-008-400-158
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 16 位置 母头 连接器 非指定 - 双边 锡 0.156（3.96mm） 绿色
卡类型: 非指定 - 双边
公母: 母头
针位/格/排数: 8
针位数: 16
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 2
间距: 0.156（3.96mm）
读数: 双
特性: 卡导轨
安装类型: 面板安装
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 锡
触头表面处理厚度: -
触头类型: 悬臂
颜色: 绿色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C
