2-1445087-3
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 3 位置 0.118（3.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.118（3.00mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.364（9.25mm）
触头形状: 方形
触头表面处理 - 配接: 金或金-钯
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: 拾放，焊接保持
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 随线规而各异
额定电压: 250V
TB002-500-02BE
制造商: SAME SKY (FORMERLY CUI DEVICES)数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 2 接线板 - 线至板 水平，带板 0.197（5.00mm） 通孔
层级数: 1
每级针位数: 2
间距: 0.197（5.00mm）
配接方向: 水平，带板
电流: 15 A
电压: 300 V
线规: 12-22 AWG
安装类型: 通孔
电线端接: 螺钉 - 片簧，电线护网
特性: 联锁（侧面）
颜色: 蓝色
F3311A7H121012E200
制造商: AMPHENOL ICC (FCI)分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 12 位置 FFC，FPC 连接器 触头，上和下 0.020（0.50mm） 表面贴装，直角
扁平柔性类型: FFC，FPC
安装类型: 表面贴装，直角
连接器/触头类型: 触头，上和下
针位数: 12
间距: 0.020（0.50mm）
端接: 焊接
FFC、FCB 厚度: 0.30mm
板上高度: 0.040（1.02mm）
锁定功能: 翻转锁定，背锁
电缆端类型: 直形
触头材料: 磷青铜
触头表面处理: 镀金
外壳材料: 液晶聚合物（LCP）
致动器材料: 聚酰胺（PA9T），尼龙 9T
特性: 固定焊尾，零插入力（ZIF）
额定电压: 50V
工作温度: -55°C ~ 85°C
材料可燃性等级: UL94 V-0
TB007-508-03BE
制造商: SAME SKY (FORMERLY CUI DEVICES)数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 3 接线板 - 线至板 水平，带板 0.200（5.08mm） 通孔
层级数: 1
每级针位数: 3
间距: 0.200（5.08mm）
配接方向: 水平，带板
电流: 16 A
电压: 300 V
线规: 12-24AWG
安装类型: 通孔
电线端接: 螺钉 - 提升笼式夹
特性: 联锁（侧面）
颜色: 蓝色

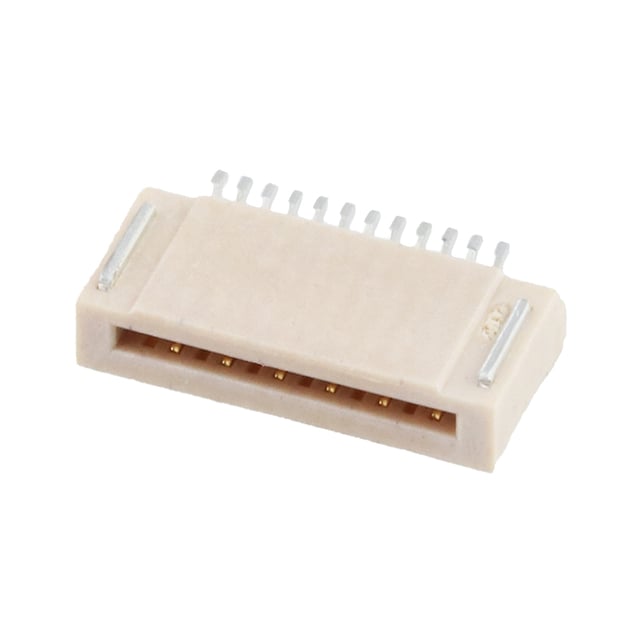

扁平柔性类型: FFC，FPC
安装类型: 表面贴装，直角
连接器/触头类型: 触头，上和下
针位数: 12
间距: 0.020（0.50mm）
端接: 焊接
FFC、FCB 厚度: 0.30mm
板上高度: 0.047（1.20mm）
锁定功能: -
电缆端类型: 直形，锥形
触头材料: 磷青铜
触头表面处理: 镀金
外壳材料: 液晶聚合物（LCP），玻璃纤维增强型
致动器材料: -
特性: 固定焊尾
额定电压: 50V
工作温度: -20°C ~ 85°C
材料可燃性等级: UL94 V-0
10160920-1240100LF
制造商: AMPHENOL ICC (FCI)分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 16（12 + 4 电源） 位置 0.118（3.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.118（3.00mm）
针位数: 16（12 + 4 电源）
排数: 2
排距 - 配接: 0.118（3.00mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: -
绝缘高度: 0.291（7.40mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 100.0µin（2.54µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 液晶聚合物（LCP）
特性: 板锁
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: 12VDC
737-556
制造商: WAGO CORPORATION分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 6 接线板 - 线至板 45°（135°）角度，带板 0.295（7.50mm） 通孔
层级数: 3
每级针位数: 6
间距: 0.295（7.50mm）
配接方向: 45°（135°）角度，带板
电流: 10 A
电压: 300 V
线规: 12-28 AWG
安装类型: 通孔
电线端接: 无螺钉 - 弹簧笼/张力夹
特性: -
颜色: 灰色

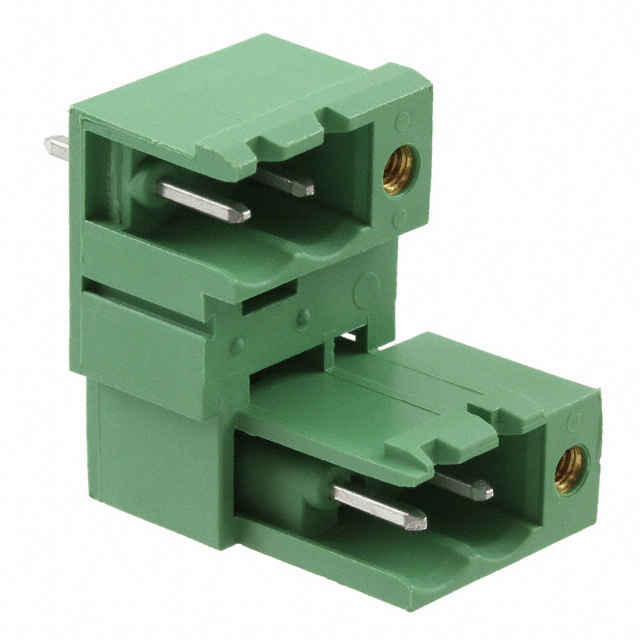

1836477
制造商: PHOENIX CONTACT分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 4 针位端子块 接头，公引脚，带罩（2 面） 0.200（5.08mm） 垂直 通孔
类型: 接头，公引脚，带罩（2 面）
针位数: 4
每级针位数: 2
层级数: 2
间距: 0.200（5.08mm）
针座方向: 垂直
插线入口: -
端接样式: 焊接
安装类型: 通孔
电流 - IEC: 10A
电压 - IEC: 400 V
电流 - UL: 12 A
电压 - UL: 300 V
线规或范围 - AWG: -
线规或范围 - mm²: -
颜色: 绿色
工作温度: -
触头配接表面处理: 锡
特性: 联锁（侧），配接法兰

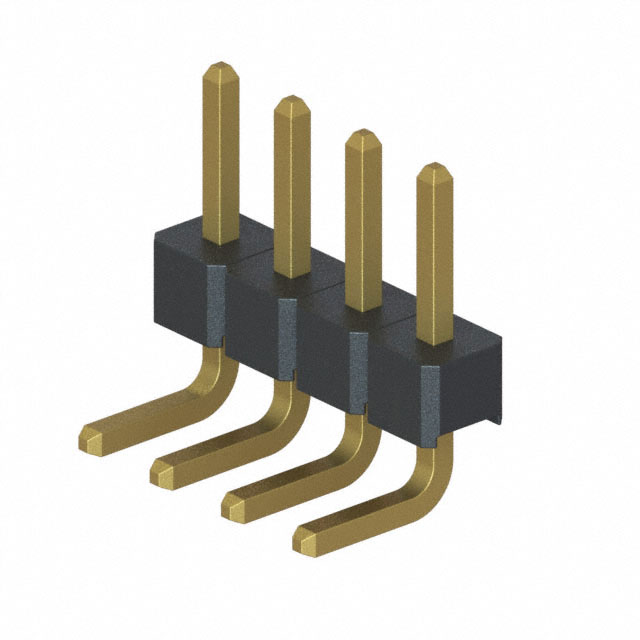

连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 4
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.138（3.50mm）
接触长度 - 柱: 0.094（2.40mm）
总体接触长度: -
绝缘高度: 0.079（2.00mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: -
更多
触头材料: 磷青铜
绝缘材料: 聚酰胺（PA6T），尼龙 6T
特性: -
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A/触头
额定电压: -
1-5146894-1
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 64 位置 连接器 插座，外罩触点 表面贴装型 镀金
连接器类型: 插座，外罩触点
针位数: 64
间距: 0.039（1.00mm）
排数: 2
安装类型: 表面贴装型
特性: 板导轨
触头表面处理: 镀金
触头表面处理厚度: 50.0µin（1.27µm）
接合堆叠高度: 11mm，12mm
板上高度: 0.290（7.37mm）
