DW-34-19-F-T-1005
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 102 针位针座间隔柱连接器 0.100（2.54mm） 镀金 通孔
针位数: 102
间距: 0.100（2.54mm）
排数: 3
排距: 0.100（2.54mm）
长度 - 总体引脚: 1.330（33.782mm）
长度 - 柱（配接）: 0.215（5.461mm）
长度 - 堆叠高度: 1.005（25.527mm）
长度 - 焊尾: 0.110（2.794mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 3.00µin（0.076µm）
颜色: 黑色

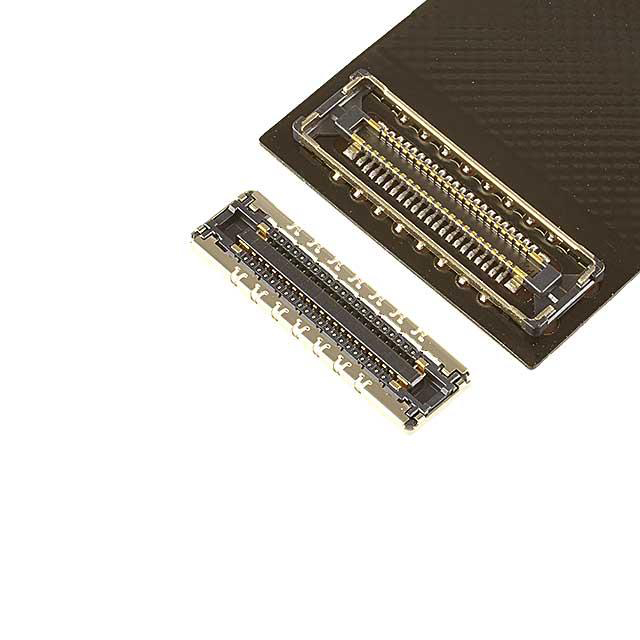

连接器类型: 插头，外罩触点
针位数: 66（62 + 4 电源）
间距: 0.014（0.35mm）
排数: 2
安装类型: 表面贴装型
特性: 屏蔽式，固定焊尾
触头表面处理: 镀金
触头表面处理厚度: 1.97µin（0.050µm）
接合堆叠高度: 0.7mm
板上高度: 0.026（0.65mm）

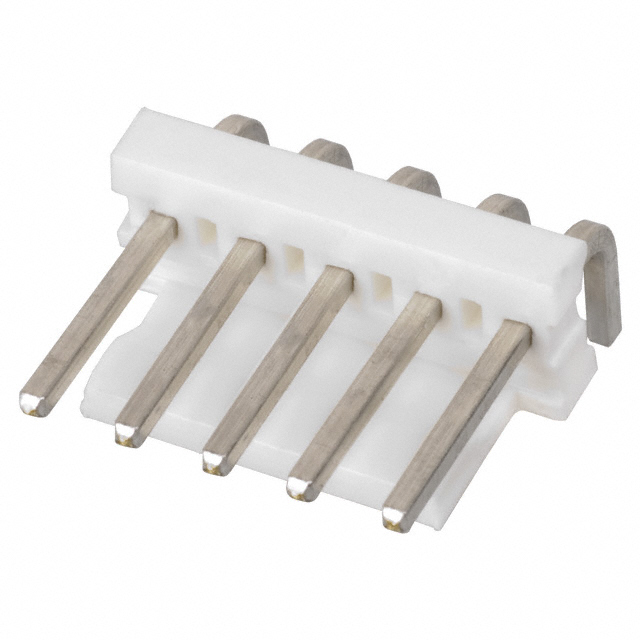

640387-5
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 5 位置 0.156（3.96mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.156（3.96mm）
针位数: 5
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 1 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 摩擦锁
接触长度 - 配接: 0.400（10.16mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: -
绝缘高度: 0.300（7.62mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑性塑料 - 玻璃纤维
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 随线规而各异
额定电压: 600VAC

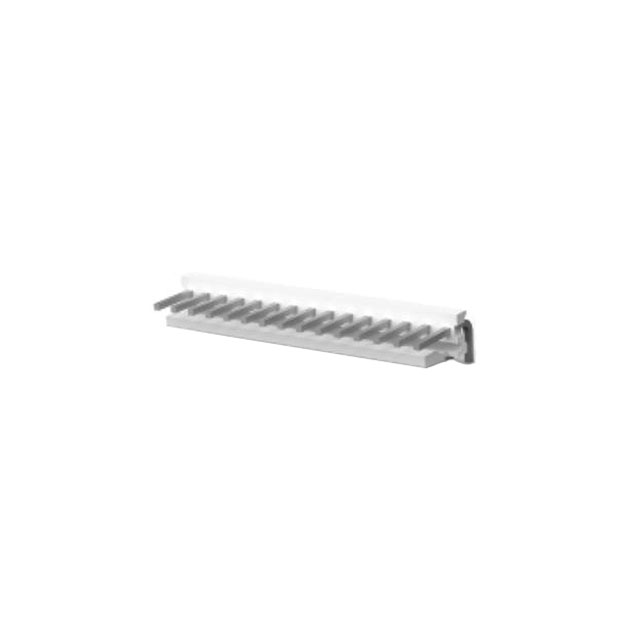

1-640387-5
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 15 位置 0.156（3.96mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.156（3.96mm）
针位数: 15
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 1 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 摩擦锁
接触长度 - 配接: 0.400（10.16mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: -
绝缘高度: 0.300（7.62mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑性塑料 - 玻璃纤维
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 随线规而各异
额定电压: 600VAC
HTSS-117-04-L-D-RA
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 34 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 34
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.250（6.35mm）
接触长度 - 柱: 0.130（3.30mm）
总体接触长度: -
绝缘高度: 0.365（9.27mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: 键槽
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: -
额定电压: -
PREC040SAAN-RC
制造商: SULLINS CONNECTOR SOLUTIONS数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 40 位置 0.100（2.54mm）
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 40
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.120（3.05mm）
总体接触长度: 0.448（11.39mm）
绝缘高度: 0.098（2.50mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: -
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A/触头
额定电压: -
PRPC040SACN-RC
制造商: SULLINS CONNECTOR SOLUTIONS数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 40 位置 0.100（2.54mm）
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 40
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.320（8.13mm）
总体接触长度: 0.648（16.47mm）
绝缘高度: 0.098（2.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 闪存
触头表面处理 - 柱: 镀金
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: -
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A/触头
额定电压: -
PRPC040SAAN-RC
制造商: SULLINS CONNECTOR SOLUTIONS数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 40 位置 0.100（2.54mm）
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 40
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.120（3.05mm）
总体接触长度: 0.448（11.39mm）
绝缘高度: 0.098（2.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 闪存
触头表面处理 - 柱: 镀金
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: -
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A/触头
额定电压: -
SS-650810S-A-FLS
制造商: STEWART CONNECTOR分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 模块化连接器 - 插孔 8p8c（RJ45，以太网） 垂直 屏蔽
连接器类型: 插孔
针位/触头数: 8p8c（RJ45，以太网）
端口数: 1
排数: 1
安装类型: 通孔
方向: 垂直
端接: 焊接
屏蔽: 屏蔽
等级: -
特性: 板锁，面板止挡
LED 颜色: 不包含 LED
侵入防护: -
凸片方向: 用户可选
触头材料: 铜合金
触头表面处理: 镀金
SS-641010S-A-NF
制造商: STEWART CONNECTOR分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 模块化连接器 - 插孔 10p10c（RJ50） 90°角（直角） 屏蔽
连接器类型: 插孔
针位/触头数: 10p10c（RJ50）
端口数: 1
排数: 1
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
屏蔽: 屏蔽
等级: -
特性: 板锁
LED 颜色: 不包含 LED
侵入防护: -
凸片方向: 下
触头材料: 铜合金
触头表面处理: 镀金
