1-120534-1
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 64 位置 连接器 插头，中央触点带 表面贴装型 镀金
连接器类型: 插头，中央触点带
针位数: 64
间距: 0.039（1.00mm）
排数: 2
安装类型: 表面贴装型
特性: -
触头表面处理: 镀金
触头表面处理厚度: 50.0µin（1.27µm）
接合堆叠高度: 10mm，12mm，13mm，15mm
板上高度: 0.329（8.35mm）
1903601-5
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 8 位置 0.150（3.81mm）
连接器类型: 接头
触头类型: 接片
间距 - 配接: 0.150（3.81mm）
针位数: 8
排数: 2
排距 - 配接: 0.200（5.08mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 销锁
接触长度 - 配接: -
接触长度 - 柱: 0.150（3.81mm）
总体接触长度: -
绝缘高度: 0.850（21.59mm）
触头形状: 矩形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 78.7µin（2.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑塑胶，聚酯，玻璃纤维增强型
特性: 板锁
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: 250V
006200257032800+
制造商: KYOCERA AVX数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 25 位置 FFC，FPC 连接器 触点，底部 0.039（1.00mm） 表面贴装，直角
扁平柔性类型: FFC，FPC
安装类型: 表面贴装，直角
连接器/触头类型: 触点，底部
针位数: 25
间距: 0.039（1.00mm）
端接: 焊接
FFC、FCB 厚度: 0.30mm
板上高度: 0.114（2.90mm）
锁定功能: 滑锁
电缆端类型: 直形
触头材料: 铜合金
触头表面处理: 铜锡
外壳材料: 热塑塑胶
致动器材料: -
特性: 固定焊尾，零插入力（ZIF）
额定电压: 50V
工作温度: -20°C ~ 85°C
材料可燃性等级: -
9-146257-0-32
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 64 位置 0.100（2.54mm）
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 64
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.120（3.05mm）
总体接触长度: 0.440（11.18mm）
绝缘高度: 0.090（2.29mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -

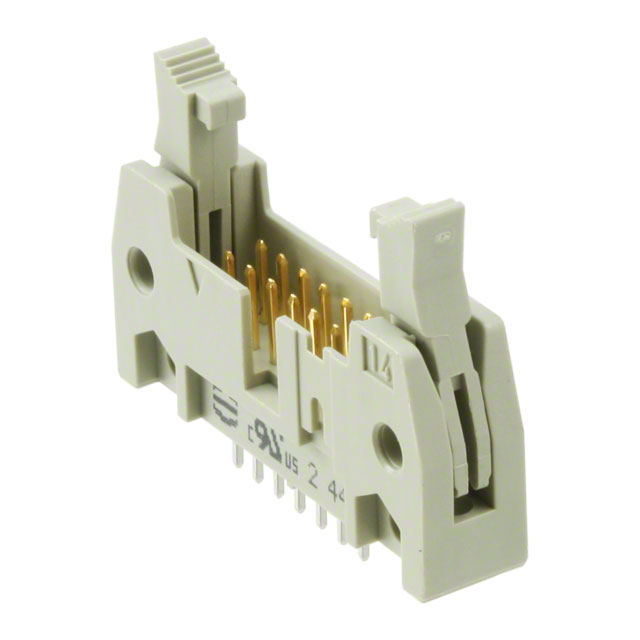

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 14
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁定/弹出钩，长
接触长度 - 配接: 0.228（5.80mm）
接触长度 - 柱: 0.114（2.90mm）
总体接触长度: 0.650（16.51mm）
绝缘高度: 0.681（17.30mm）
触头形状: 方形
触头表面处理 - 配接: -
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型
特性: 键槽，安装法兰
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 灰色
额定电流（安培）: -
额定电压: -
SM20B-SRDS-G-TF
制造商: JST SALES AMERICA INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装，直角 20 位置 0.039（1.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.039（1.00mm）
针位数: 20
排数: 2
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.217（5.51mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: -
更多
触头材料: 磷青铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 拾放，焊接保持
工作温度: -25°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 1A
额定电压: 50V
BM06B-PASS-1-TFT
制造商: JST SALES AMERICA INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 6 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.350（8.89mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酰胺（PA），尼龙
特性: 板件导轨，拾放，焊接保持
工作温度: -25°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 3A
额定电压: 250V

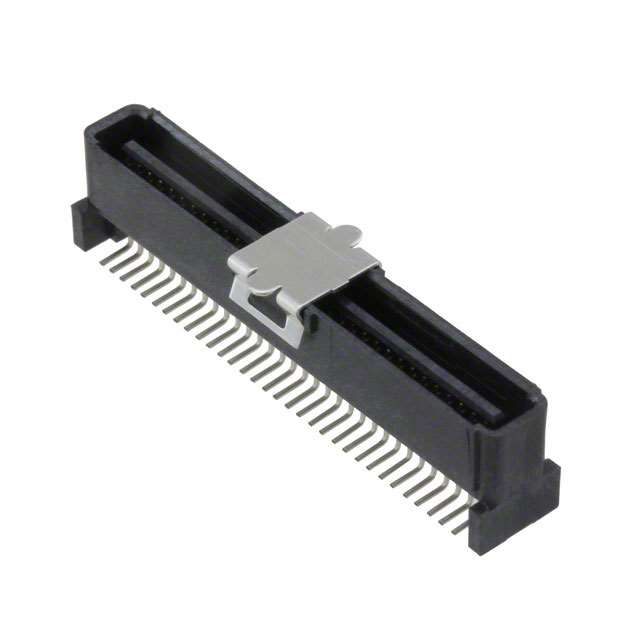

61082-042402LF
制造商: AMPHENOL ICC (FCI)数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 40 位置 连接器 插座，外罩触点 表面贴装型 镀金
连接器类型: 插座，外罩触点
针位数: 40
间距: 0.031（0.80mm）
排数: 2
安装类型: 表面贴装型
特性: 板导轨
触头表面处理: 镀金
触头表面处理厚度: 8.00µin（0.203µm）
接合堆叠高度: 9mm，10mm，11mm，12mm
板上高度: 0.303（7.70mm）

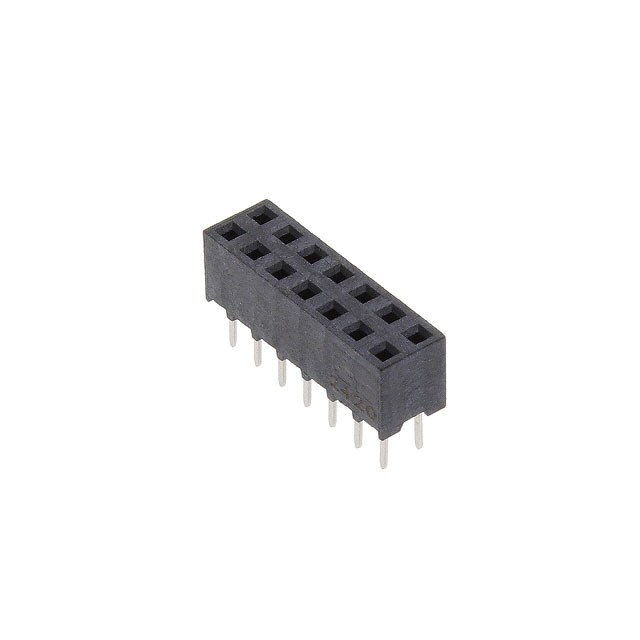

1-2314820-4
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 14 位置 插座 连接器 0.079（2.00mm） 通孔 镀金
连接器类型: 插座
触头类型: 母形插口
样式: 板至板
针位数: 14
加载的针位数: 所有
间距 - 配接: 0.079（2.00mm）
排数: 2
排距 - 配接: 0.079（2.00mm）
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 3.94µin（0.100µm）
绝缘颜色: 黑色
绝缘高度: 0.177（4.50mm）
接触长度 - 柱: 0.106（2.69mm）
工作温度: -40°C ~ 125°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: 2A
额定电压: 125VAC
6-390322-1
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 144 位置 SODIMM SDRAM 个插口 表面贴装型
连接器样式: SODIMM
针位数: 144
存储器类型: SDRAM
标准: -
安装类型: 表面贴装型
插入角度: 直角
特性: 板导轨，锁存器
安装特性: 正常，标准 - 顶部
卡厚度: 0.039（1.00mm）
高度: 0.390（9.90mm）
颜色: 天然
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
