1-1586041-8
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 18 位置 0.165（4.20mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.165（4.20mm）
针位数: 18
排数: 2
排距 - 配接: 0.165（4.20mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: 0.142（3.60mm）
总体接触长度: -
绝缘高度: 0.402（10.20mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 80.0µin（2.03µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-2
绝缘颜色: 天然
额定电流（安培）: 9A
额定电压: 600VAC

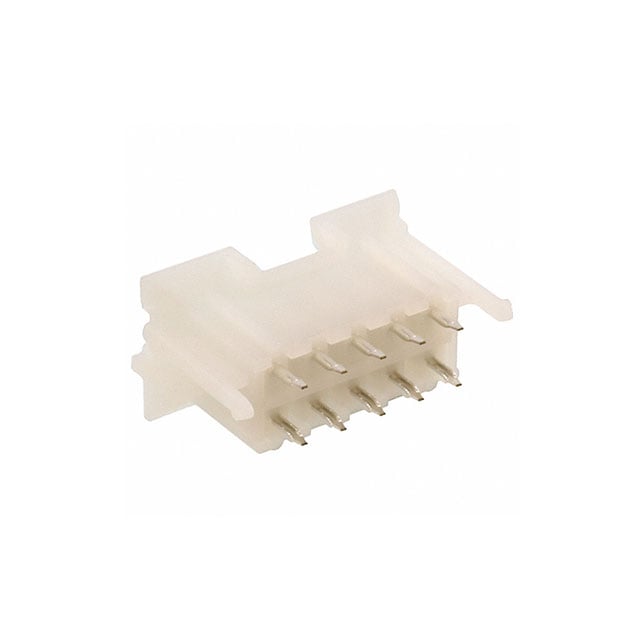

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.165（4.20mm）
针位数: 10
排数: 2
排距 - 配接: 0.165（4.20mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: -
接触长度 - 柱: 0.138（3.50mm）
总体接触长度: -
绝缘高度: 0.555（14.10mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 100.0µin（2.54µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA66），尼龙 6/6
特性: 盲插，板锁
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-2
绝缘颜色: 天然
额定电流（安培）: -
额定电压: -

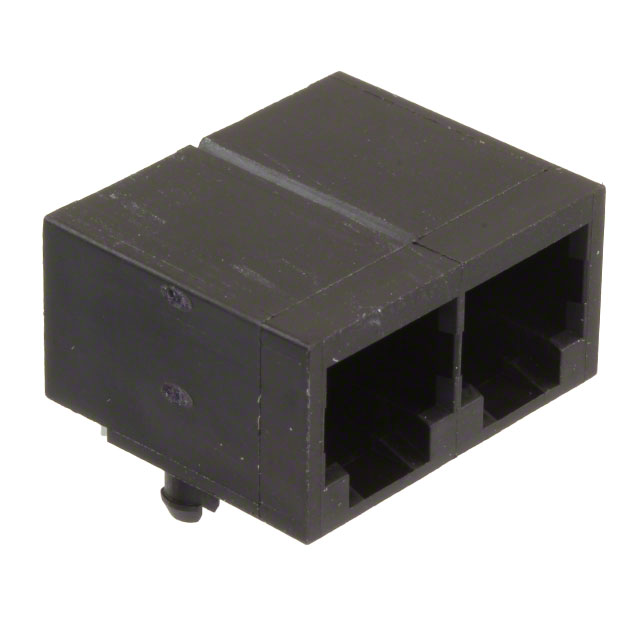

连接器类型: 插孔
针位/触头数: 6p6c（RJ11，RJ12，RJ14，RJ25）
端口数: 2
排数: 1
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
屏蔽: 无屏蔽
等级: Cat4
特性: 板锁
LED 颜色: 不包含 LED
侵入防护: -
凸片方向: 下
触头材料: 磷青铜
触头表面处理: 镀金
10123246-22000LF
制造商: AMPHENOL ICC (FCI)数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 6（电源） 位置 公头 连接器 适合母边缘卡 金，GXT™ 0.236（6.00mm） 黑色
卡类型: 适合母边缘卡
公母: 公头
针位/格/排数: 3
针位数: 6（电源）
卡厚度: -
排数: 2
间距: 0.236（6.00mm）
读数: 双
特性: 板导轨
安装类型: 通孔，直角
端接: 焊接
触头材料: 铜合金
触头表面处理: 金，GXT™
触头表面处理厚度: 30.0µin（0.76µm）
触头类型: -
颜色: 黑色
法兰特征: -
工作温度: -55°C ~ 105°C

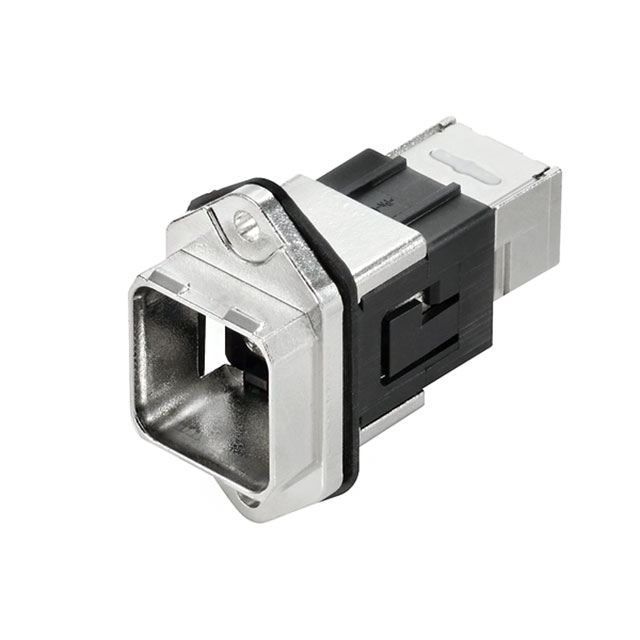

连接器类型: 插孔
针位/触头数: 8p8c（RJ45，以太网）
端口数: 1
排数: 1
安装类型: 面板安装，法兰
方向: 直形
端接: IDC
屏蔽: 屏蔽
等级: Cat6a
特性: -
LED 颜色: 不包含 LED
侵入防护: IP67 - 防尘，防水
凸片方向: 用户可选
触头材料: 镍
触头表面处理: 镀金

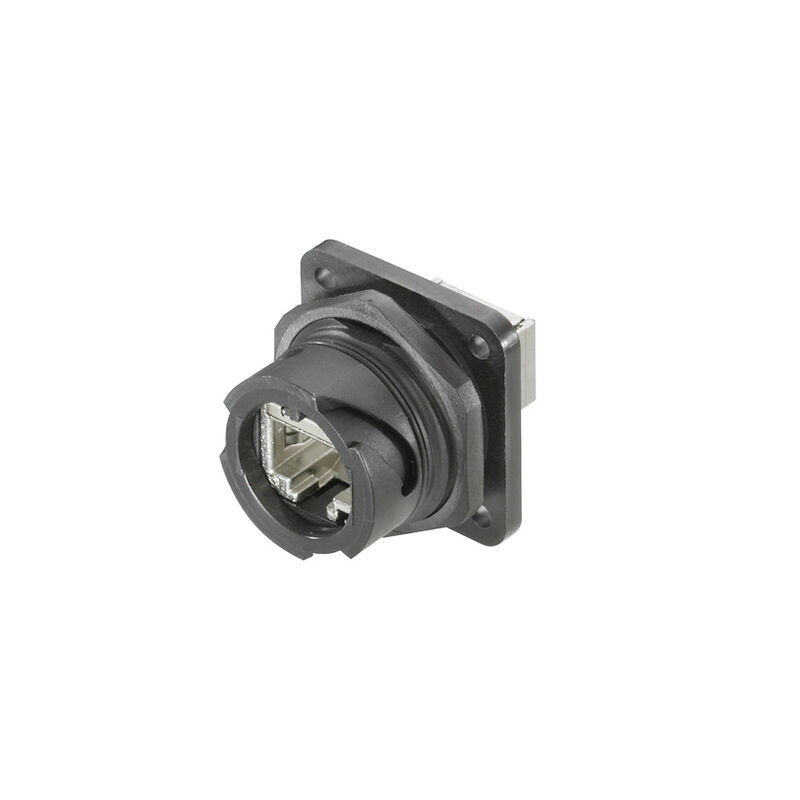

连接器类型: 插孔
针位/触头数: 8p8c（RJ45，以太网）
端口数: 1
排数: 1
安装类型: 面板安装，闷头
方向: 直形
端接: IDC
屏蔽: 屏蔽
等级: Cat6a
特性: 圆形卡口式连接
LED 颜色: 不包含 LED
侵入防护: IP67 - 防尘，防水
凸片方向: 用户可选
触头材料: 镍
触头表面处理: 镀金

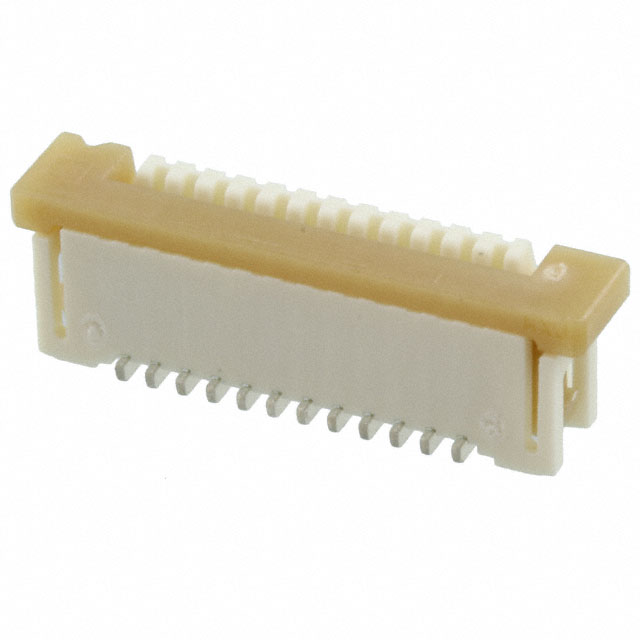

扁平柔性类型: FPC
安装类型: 表面贴装型
连接器/触头类型: 触头，垂直 - 单侧
针位数: 12
间距: 0.039（1.00mm）
端接: 焊接
FFC、FCB 厚度: 0.30mm
板上高度: 0.226（5.74mm）
锁定功能: 滑锁
电缆端类型: 锥形
触头材料: 磷青铜
触头表面处理: 锡铋
外壳材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
致动器材料: 聚苯硫醚（PPS），玻璃纤维增强型
特性: 零插入力（ZIF）
额定电压: -
工作温度: -
材料可燃性等级: UL94 V-0
扁平柔性类型: FPC
安装类型: 表面贴装型
连接器/触头类型: 触头，垂直 - 单侧
针位数: 12
间距: 0.039（1.00mm）
端接: 焊接
FFC、FCB 厚度: 0.30mm
板上高度: 0.226（5.74mm）
锁定功能: 滑锁
电缆端类型: 锥形
触头材料: 磷青铜
触头表面处理: 锡铋
外壳材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
致动器材料: 聚苯硫醚（PPS），玻璃纤维增强型
特性: 零插入力（ZIF）
额定电压: 125V
工作温度: -40°C ~ 85°C
材料可燃性等级: UL94 V-0

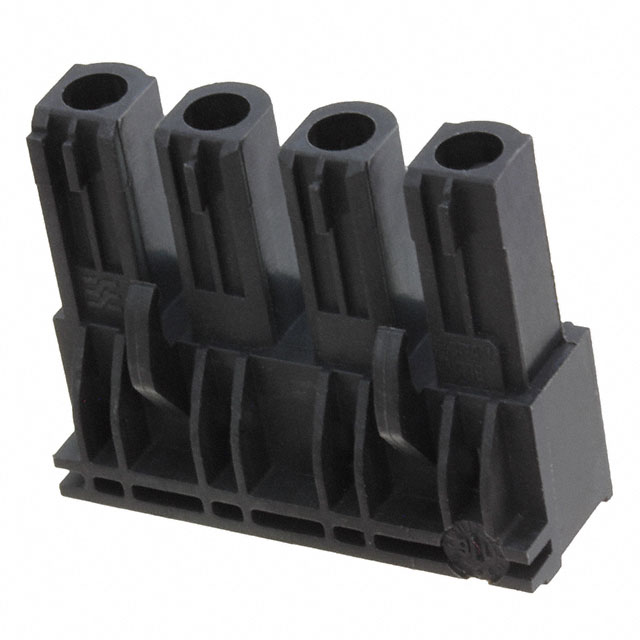

类型: 接头，母型插口
针位数: 4
每级针位数: 4
层级数: 1
间距: 0.300（7.62mm）
针座方向: 垂直
插线入口: -
端接样式: 焊接
安装类型: 通孔
电流 - IEC: 24A
电压 - IEC: 630 V
电流 - UL: 20 A
电压 - UL: 300 V
线规或范围 - AWG: -
线规或范围 - mm²: -
颜色: 黑色
工作温度: -50°C ~ 100°C
触头配接表面处理: 锡
特性: 固定锁

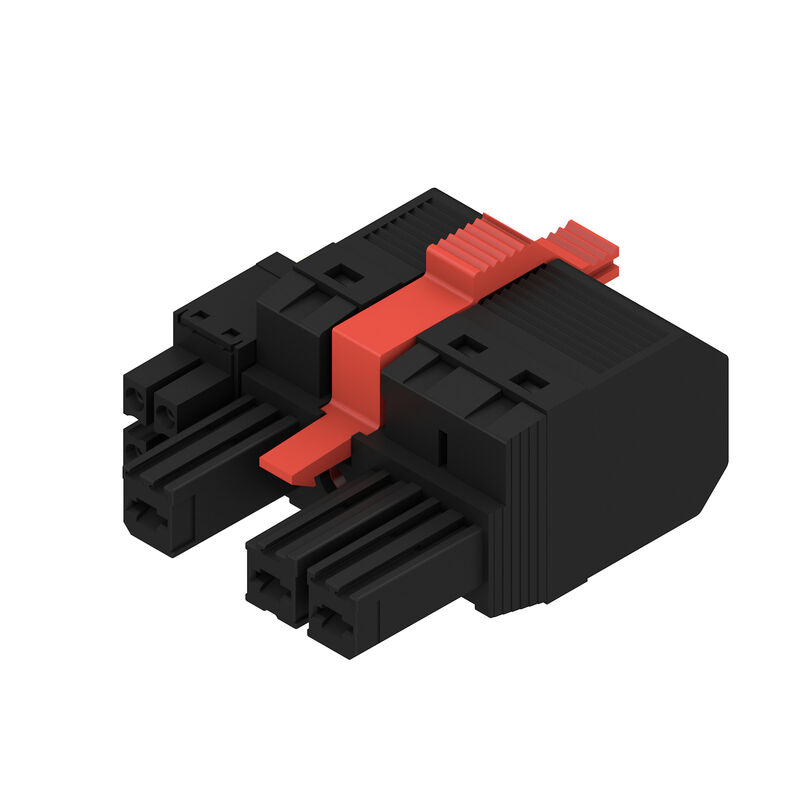

类型: 插头，母插口
针位数: 7
每级针位数: 7（3 电源 + 4 信号）
层级数: 混合物
间距: 0.300（7.62mm）
针座方向: -
插线入口: 180°
端接样式: 无螺钉 - 支管弹簧，推入式弹簧
安装类型: 自由悬挂
电流 - IEC: 38A
电压 - IEC: 1 kV
电流 - UL: 33 A
电压 - UL: 600 V
线规或范围 - AWG: 8-24AWG
线规或范围 - mm²: 0.5-10mm²
颜色: 黑色
工作温度: -50°C ~ 125°C
触头配接表面处理: 锡
特性: 销锁
