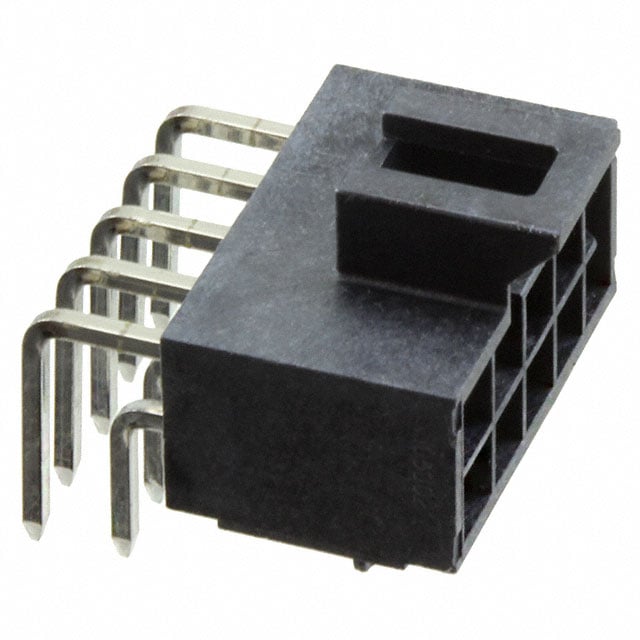

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.098（2.50mm）
针位数: 10
排数: 2
排距 - 配接: 0.098（2.50mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: -
接触长度 - 柱: 0.138（3.50mm）
总体接触长度: -
绝缘高度: 0.247（6.28mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 59.0µin（1.50µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 液晶聚合物（LCP）
特性: 板导轨
工作温度: -40°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: 随线规而各异
额定电压: 250V
DF3A-9P-2DSA
制造商: HIROSE ELECTRIC CO LTD数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 9 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 9
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 压接，焊接
紧固类型: 推挽式
接触长度 - 配接: 0.122（3.10mm）
接触长度 - 柱: 0.114（2.90mm）
总体接触长度: 0.299（7.60mm）
绝缘高度: 0.197（5.00mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
1-2834015-4
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 4 接线板 - 线至板 垂直，带板 0.100（2.54mm） 通孔
层级数: 1
每级针位数: 4
间距: 0.100（2.54mm）
配接方向: 垂直，带板
电流: 6 A
电压: 150 V
线规: 20-26 AWG
安装类型: 通孔
电线端接: 无螺钉 - 弹簧笼/张力夹
特性: -
颜色: 绿色
SM04B-ZESS-TB
制造商: JST SALES AMERICA INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装，直角 4 位置 0.059（1.50mm）
连接器类型: 接头
触头类型: 外罩触点
间距 - 配接: 0.059（1.50mm）
针位数: 4
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.228（5.80mm）
触头形状: 矩形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酰胺（PA），尼龙
特性: 固定焊尾
工作温度: -25°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 2A
额定电压: 100V
1924538
制造商: PHOENIX CONTACT分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 3 针位端子块 接头，公引脚，带罩（4 面） 0.200（5.08mm） 垂直 通孔
类型: 接头，公引脚，带罩（4 面）
针位数: 3
每级针位数: 3
层级数: 1
间距: 0.200（5.08mm）
针座方向: 垂直
插线入口: -
端接样式: 焊接
安装类型: 通孔
电流 - IEC: 16A
电压 - IEC: 400 V
电流 - UL: 16 A
电压 - UL: 300 V
线规或范围 - AWG: -
线规或范围 - mm²: -
颜色: 绿色
工作温度: -
触头配接表面处理: 锡
特性: 配接和安装法兰
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 14
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.320（8.13mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: 0.530（13.46mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 14
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 13
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.320（8.13mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: 0.530（13.46mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 14
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 13
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.320（8.13mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: 0.530（13.46mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 14
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 13
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.320（8.13mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: 0.530（13.46mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 14
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 13
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.320（8.13mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: 0.530（13.46mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
