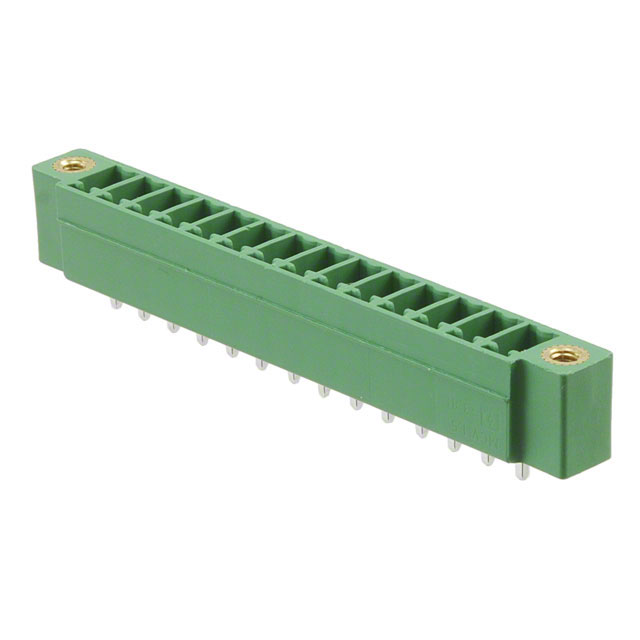

1830716
制造商: PHOENIX CONTACT分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 14 针位端子块 接头，公引脚，带罩（4 面） 0.150（3.81mm） 垂直 通孔
类型: 接头，公引脚，带罩（4 面）
针位数: 14
每级针位数: 14
层级数: 1
间距: 0.150（3.81mm）
针座方向: 垂直
插线入口: -
端接样式: 焊接
安装类型: 通孔
电流 - IEC: 8A
电压 - IEC: 250 V
电流 - UL: 8 A
电压 - UL: 300 V
线规或范围 - AWG: -
线规或范围 - mm²: -
颜色: 绿色
工作温度: -
触头配接表面处理: 锡
特性: 配接和安装法兰

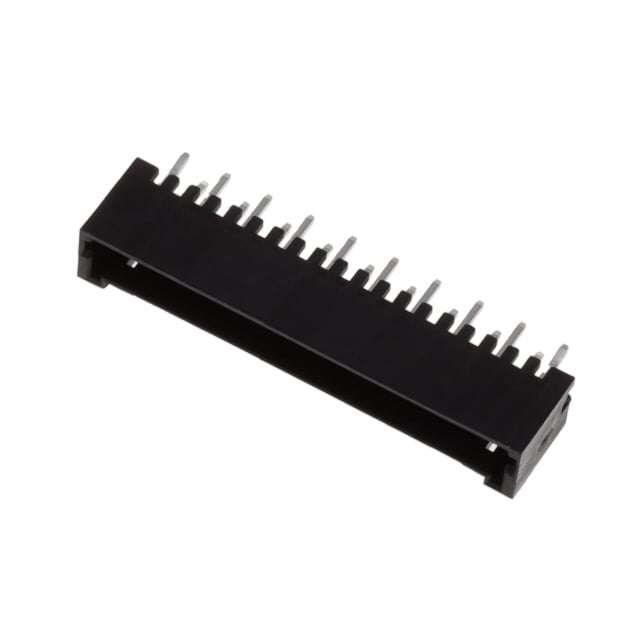

3-292207-9
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 19 位置 0.059（1.50mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.059（1.50mm）
针位数: 19
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 销锁
接触长度 - 配接: 0.094（2.40mm）
接触长度 - 柱: 0.118（3.00mm）
总体接触长度: 0.307（7.80mm）
绝缘高度: 0.272（6.91mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 板导轨
工作温度: -30°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 随线规而各异
额定电压: 50VAC
2-292207-9
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 9 位置 0.059（1.50mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.059（1.50mm）
针位数: 9
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 销锁
接触长度 - 配接: 0.094（2.40mm）
接触长度 - 柱: 0.118（3.00mm）
总体接触长度: 0.307（7.80mm）
绝缘高度: 0.272（6.91mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 板导轨
工作温度: -30°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 随线规而各异
额定电压: 50VAC
1-292207-9
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 19 位置 0.059（1.50mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.059（1.50mm）
针位数: 19
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 销锁
接触长度 - 配接: 0.094（2.40mm）
接触长度 - 柱: 0.118（3.00mm）
总体接触长度: 0.307（7.80mm）
绝缘高度: 0.272（6.91mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 板导轨
工作温度: -30°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 灰色
额定电流（安培）: 随线规而各异
额定电压: 50VAC

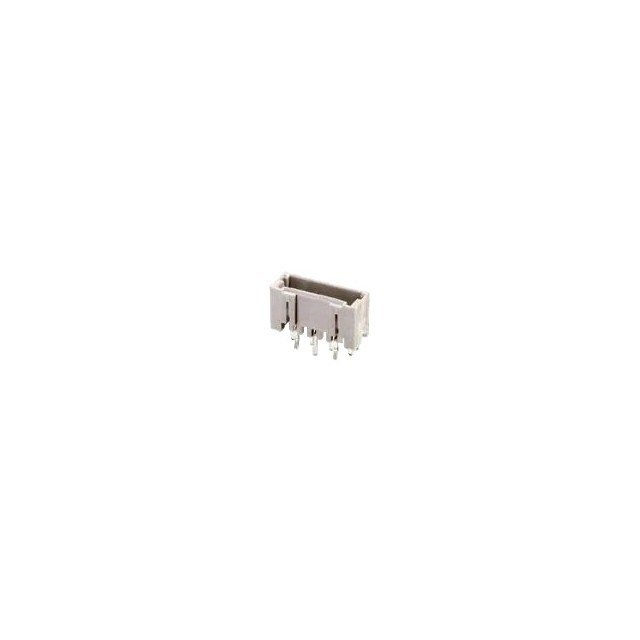

292207-9
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 9 位置 0.059（1.50mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.059（1.50mm）
针位数: 9
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 销锁
接触长度 - 配接: 0.094（2.40mm）
接触长度 - 柱: 0.118（3.00mm）
总体接触长度: 0.307（7.80mm）
绝缘高度: 0.272（6.91mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 板导轨
工作温度: -30°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 灰色
额定电流（安培）: 随线规而各异
额定电压: 50VAC
6-292207-9
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 19 位置 0.059（1.50mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.059（1.50mm）
针位数: 19
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 推挽式
接触长度 - 配接: 0.094（2.40mm）
接触长度 - 柱: 0.118（3.00mm）
总体接触长度: -
绝缘高度: 0.272（6.91mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 板导轨
工作温度: -30°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 蓝色
额定电流（安培）: 2A
额定电压: 50VAC/DC
5-292207-9
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 9 位置 0.059（1.50mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.059（1.50mm）
针位数: 9
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 推挽式
接触长度 - 配接: 0.094（2.40mm）
接触长度 - 柱: 0.118（3.00mm）
总体接触长度: -
绝缘高度: 0.272（6.91mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 板导轨
工作温度: -30°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 蓝色
额定电流（安培）: 2A
额定电压: 50VAC/DC

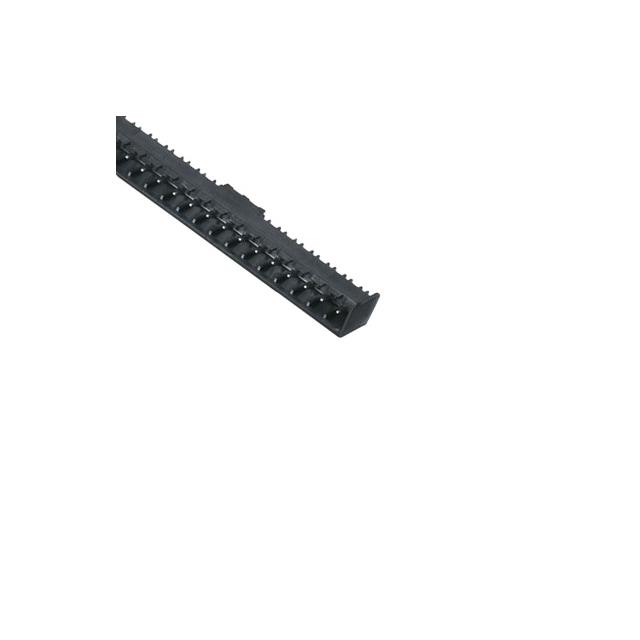

1827650
制造商: PHOENIX CONTACT分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 14 针位端子块 接头，公引脚，带罩（4 面） 0.200（5.08mm） 90°，直角 通孔
类型: 接头，公引脚，带罩（4 面）
针位数: 14
每级针位数: 14
层级数: 1
间距: 0.200（5.08mm）
针座方向: 90°，直角
插线入口: -
端接样式: 焊接
安装类型: 通孔
电流 - IEC: 12A
电压 - IEC: 250 V
线规或范围 - AWG: -
线规或范围 - mm²: -
颜色: 黑色
工作温度: -
触头配接表面处理: 锡
特性: -

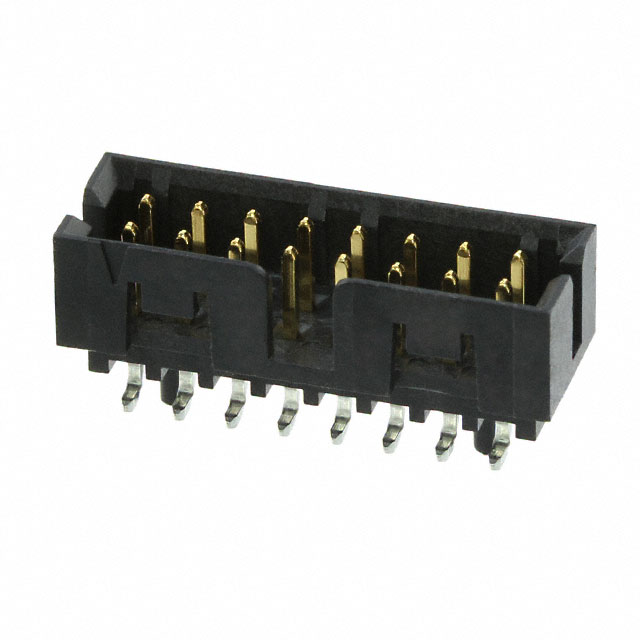

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 16
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: 0.141（3.60mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.252（6.40mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 板件导轨，键槽
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

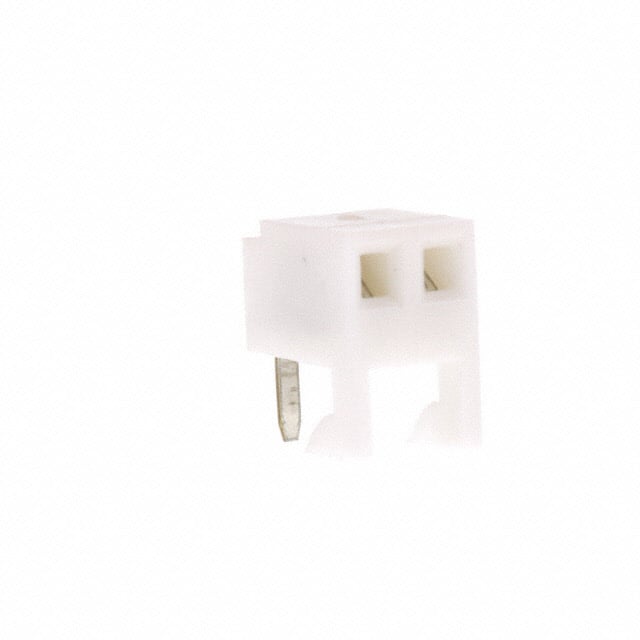

连接器类型: 插座
触头类型: 母头，猫耳形
样式: 板至板或电缆
针位数: 2
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 1
排距 - 配接: -
安装类型: 板边缘，通孔，直角
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
绝缘颜色: 白色
绝缘高度: 0.185（4.70mm）
接触长度 - 柱: 0.132（3.35mm）
工作温度: -40°C ~ 80°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: 板钩
额定电流（安培）: 2.5A
额定电压: 250VAC
