50277-01001-001
制造商: ACES CONNECTORS数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装，直角 10 位置 0.049（1.25mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.049（1.25mm）
针位数: 10
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 销锁
接触长度 - 配接: 0.102（2.60mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.051（1.30mm）
触头形状: 矩形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 1.00µin（0.025µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 铜合金
绝缘材料: 塑料，无卤素
特性: 固定焊尾
工作温度: -40°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1.8A
额定电压: 200VAC
086210010010800+
制造商: KYOCERA AVX数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 10 位置 FFC，FPC 连接器 触点，底部 0.020（0.50mm） 表面贴装，直角
扁平柔性类型: FFC，FPC
安装类型: 表面贴装，直角
连接器/触头类型: 触点，底部
针位数: 10
间距: 0.020（0.50mm）
端接: 焊接
FFC、FCB 厚度: 0.30mm
板上高度: 0.079（2.00mm）
锁定功能: 滑锁
电缆端类型: 锥形
触头材料: 铜合金
触头表面处理: 铜锡
外壳材料: 热塑塑胶
致动器材料: -
特性: 固定焊尾，零插入力（ZIF）
额定电压: 50V
工作温度: -40°C ~ 85°C
材料可燃性等级: -
086210010010800A+
制造商: KYOCERA AVX数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 10 位置 FFC，FPC 连接器 触点，底部 0.020（0.50mm） 表面贴装，直角
扁平柔性类型: FFC，FPC
安装类型: 表面贴装，直角
连接器/触头类型: 触点，底部
针位数: 10
间距: 0.020（0.50mm）
端接: 焊接
FFC、FCB 厚度: 0.30mm
板上高度: 0.079（2.00mm）
锁定功能: 滑锁
电缆端类型: 锥形
触头材料: 铜合金
触头表面处理: 铜锡
外壳材料: 热塑塑胶
致动器材料: -
特性: 固定焊尾，零插入力（ZIF）
额定电压: 50V
工作温度: -40°C ~ 85°C
材料可燃性等级: -

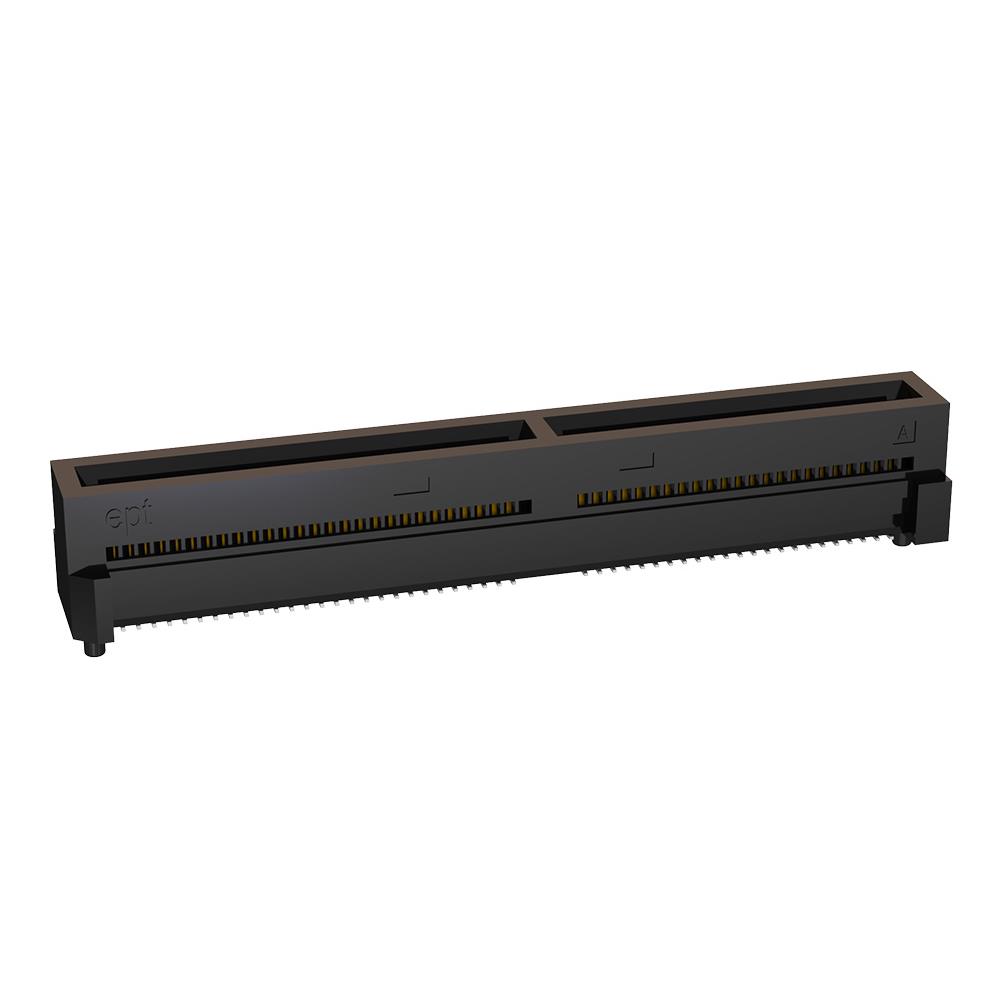

408-52100-100-11
制造商: EPT, INC数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 100 位置 母头 连接器 非指定 - 双边 0.031（0.80mm） 黑色
卡类型: 非指定 - 双边
公母: 母头
针位/格/排数: -
针位数: 100
卡厚度: 0.062（1.57mm）
排数: 2
间距: 0.031（0.80mm）
读数: 双
特性: 板件导轨，拾放
安装类型: 表面贴装型
端接: 焊接
触头材料: 铜合金
触头表面处理: -
触头表面处理厚度: -
触头类型: 悬臂
颜色: 黑色
法兰特征: -
工作温度: -40°C ~ 125°C
77311-102-03LF
制造商: AMPHENOL ICC (FCI)数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 3 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.135（3.43mm）
总体接触长度: 0.465（11.81mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 金或金，GXT™
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 热塑塑胶
特性: -
工作温度: -65°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A/触头
额定电压: -
77311-802-02LF
制造商: AMPHENOL ICC (FCI)数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 2 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 2
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.135（3.43mm）
总体接触长度: 0.465（11.81mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 金或金，GXT™
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 热塑塑胶
特性: -
工作温度: -65°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A/触头
额定电压: -
77311-102-04LF
制造商: AMPHENOL ICC (FCI)数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 4 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 4
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.135（3.43mm）
总体接触长度: 0.465（11.81mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 金或金，GXT™
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 热塑塑胶
特性: -
工作温度: -65°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A/触头
额定电压: -
77311-102-02LF
制造商: AMPHENOL ICC (FCI)数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 2 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 2
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.135（3.43mm）
总体接触长度: 0.465（11.81mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 金或金，GXT™
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 热塑塑胶
特性: -
工作温度: -65°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A/触头
额定电压: -
连接器类型: 插座
触头类型: 叉状
样式: 板至板或电缆
针位数: 5
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 1
排距 - 配接: -
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
绝缘颜色: 黑色
绝缘高度: 0.335（8.51mm）
接触长度 - 柱: 0.104（2.64mm）
工作温度: -55°C ~ 125°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 镀金
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: -
额定电压: 465VAC，655VDC
连接器类型: 插座
触头类型: 叉状
样式: 板至板或电缆
针位数: 5
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 1
排距 - 配接: -
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
绝缘颜色: 黑色
绝缘高度: 0.335（8.51mm）
接触长度 - 柱: 0.394（10.00mm）
工作温度: -55°C ~ 125°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 镀金
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: -
额定电压: 465VAC，655VDC
