WCL2520-R560-R
制造商: EATON - ELECTRONICS DIVISION分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 560 nH 无屏蔽 鼓芯，绕线式 电感器 600 mA 最大 420 毫欧 1008（2520 公制）
类型: 鼓芯，绕线式
材料 - 磁芯: 陶瓷
电感: 560 nH
容差: ±5%
额定电流（安培）: 600 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 420 毫欧
不同频率时 Q 值: 12 @ 25.2MHz
频率 - 自谐振: 330MHz
等级: -
工作温度: -40°C ~ 85°C
电感频率 - 测试: 25.2 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 1008（2520 公制）
供应商器件封装: 1008
大小 / 尺寸: 0.115 长 x 0.110 宽（2.92mm x 2.79mm）
高度 - 安装（最大值）: 0.083（2.10mm）

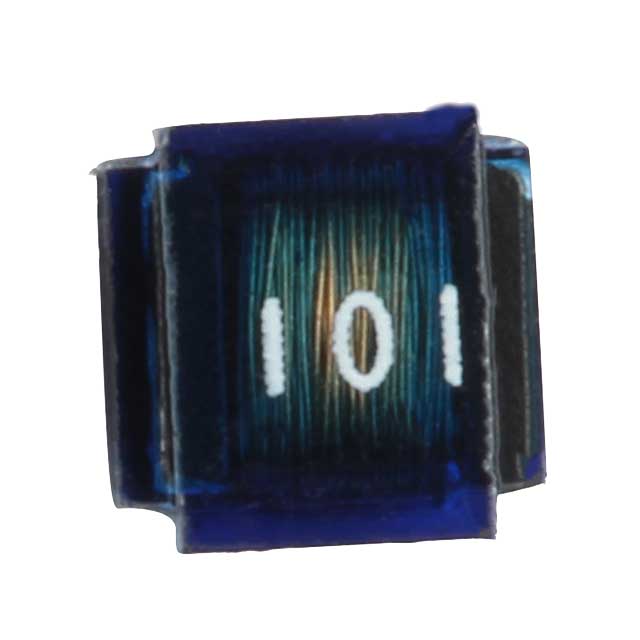

LSXBD6060WHL680M
制造商: TAIYO YUDEN分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 68 µH 屏蔽 绕线 电感器 770 mA 420 毫欧 非标准
类型: 绕线
材料 - 磁芯: 铁氧体
电感: 68 µH
容差: ±20%
额定电流（安培）: 770 mA
电流 - 饱和 （Isat）: 760mA
屏蔽: 屏蔽
DC 电阻 (DCR): 420 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 5MHz
等级: -
工作温度: -25°C ~ 120°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.236 长 x 0.236 宽（6.00mm x 6.00mm）
高度 - 安装（最大值）: 0.110（2.80mm）

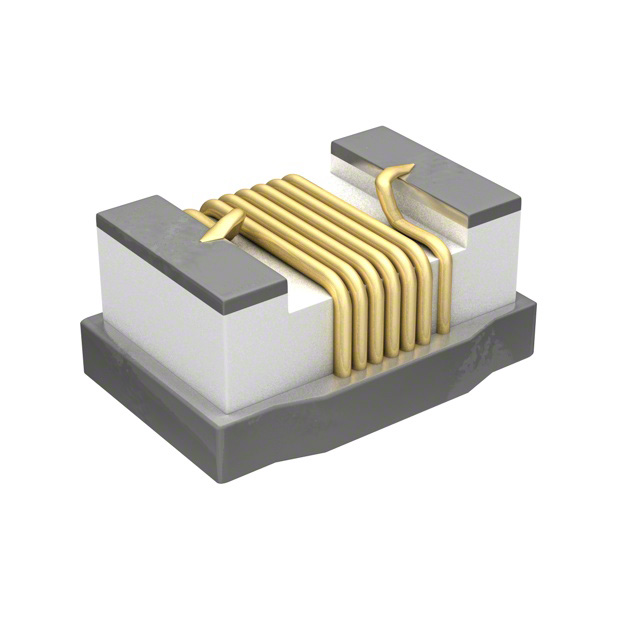

HBWS1005-20NJ
制造商: MAX ECHO数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 20 nH 无屏蔽 绕线 电感器 420 mA 最大 250 毫欧 0402（1005 公制）
类型: 绕线
材料 - 磁芯: 陶瓷
电感: 20 nH
容差: ±5%
额定电流（安培）: 420 mA
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 250 毫欧
不同频率时 Q 值: 25 @ 250MHz
频率 - 自谐振: 3GHz
工作温度: -40°C ~ 125°C
电感频率 - 测试: 250 MHz
安装类型: 表面贴装型
封装/外壳: 0402（1005 公制）
供应商器件封装: 0402（1005 公制）
大小 / 尺寸: 0.039 长 x 0.022 宽（1.00mm x 0.55mm）
高度 - 安装（最大值）: 0.020（0.50mm）

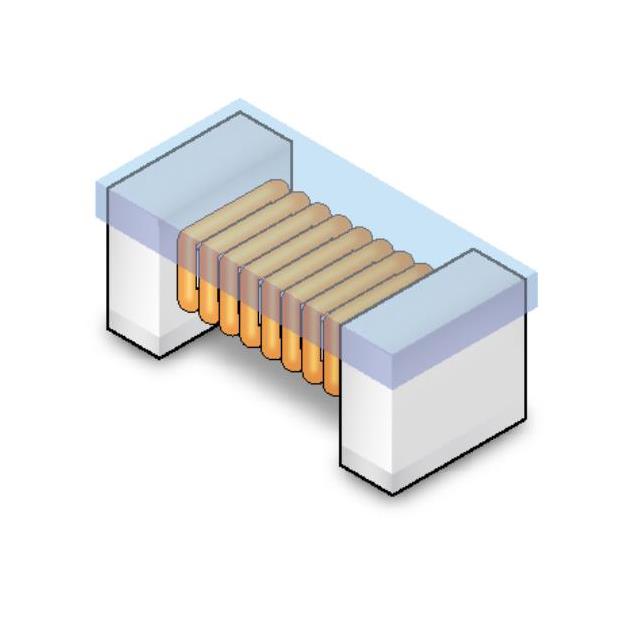

36501E20NJTDG
制造商: TE CONNECTIVITY PASSIVE PRODUCT分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 20 nH 无屏蔽 绕线 电感器 420 mA 最大 250 毫欧 0402（1005 公制）
类型: 绕线
材料 - 磁芯: 陶瓷
电感: 20 nH
容差: ±5%
额定电流（安培）: 420 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 250 毫欧
不同频率时 Q 值: 25 @ 250MHz
频率 - 自谐振: 3GHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 250 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 0402（1005 公制）
供应商器件封装: 0402（1005 公制）
大小 / 尺寸: 0.050 长 x 0.030 宽（1.27mm x 0.76mm）
高度 - 安装（最大值）: 0.024（0.61mm）
MLF1608DR47JT000
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 470 nH 屏蔽 多层 电感器 100 mA 最大 950 毫欧 0603（1608 公制）
类型: 多层
材料 - 磁芯: 铁氧体
电感: 470 nH
容差: ±5%
额定电流（安培）: 100 mA
电流 - 饱和 （Isat）: -
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 950 毫欧
不同频率时 Q 值: 15 @ 25MHz
频率 - 自谐振: 190MHz
等级: -
工作温度: -40°C ~ 85°C
电感频率 - 测试: 25 MHz
安装类型: 表面贴装型
封装/外壳: 0603（1608 公制）
供应商器件封装: 0603（1608 公制）
大小 / 尺寸: 0.063 长 x 0.031 宽（1.60mm x 0.80mm）
高度 - 安装（最大值）: 0.037（0.95mm）
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 950 nH
容差: ±10%
额定电流（安培）: 25 A
电流 - 饱和 （Isat）: 25A
屏蔽: 屏蔽
DC 电阻 (DCR): 1.12 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 130°C
电感频率 - 测试: 10 kHz
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.512 长 x 0.421 宽（13.00mm x 10.70mm）
高度 - 安装（最大值）: 0.234（5.95mm）
BWLS003025222R7J00
制造商: PULSE ELECTRONICS分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 2.7 µH 无屏蔽 鼓芯，绕线式 电感器 950 mA 最大 1 欧姆 1210（3225 公制）
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 2.7 µH
容差: ±5%
额定电流（安培）: 950 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 1 欧姆
不同频率时 Q 值: 51 @ 50MHz
频率 - 自谐振: 200MHz
等级: -
工作温度: -25°C ~ 105°C
电感频率 - 测试: 7.9 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 1210（3225 公制）
供应商器件封装: 1210
大小 / 尺寸: 0.118 长 x 0.098 宽（2.99mm x 2.50mm）
高度 - 安装（最大值）: 0.087（2.20mm）
7447070
制造商: WÜRTH ELEKTRONIK数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 100 µH 无屏蔽 环形 电感器 5 A 最大 35 毫欧 径向，垂直（开放式）
类型: 环形
材料 - 磁芯: 铁氧体
电感: 100 µH
容差: ±20%
额定电流（安培）: 5 A
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 35 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 105°C
电感频率 - 测试: 10 kHz
安装类型: 通孔
封装/外壳: 径向，垂直（开放式）
供应商器件封装: -
大小 / 尺寸: 0.984 直径 x 0.433 宽（25.00mm x 11.00mm）
高度 - 安装（最大值）: -

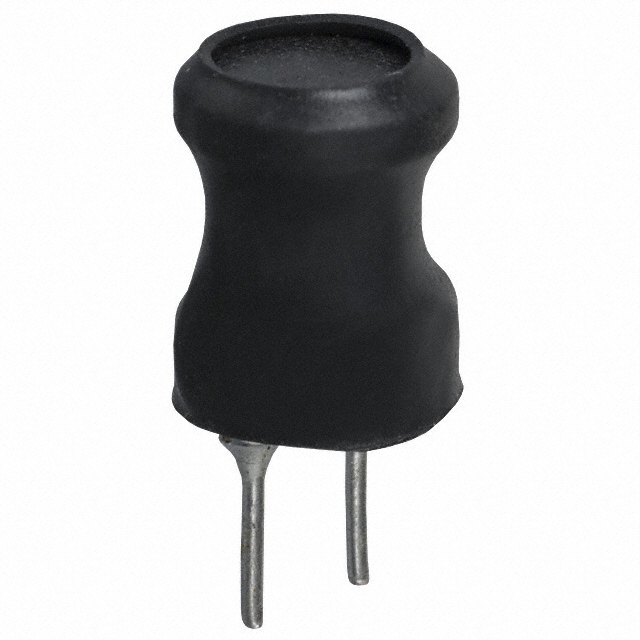

RL622-3R3K-RC
制造商: BOURNS INC.数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 3.3 µH 无屏蔽 鼓芯，绕线式 电感器 5.5 A 最大 25 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 3.3 µH
容差: ±10%
额定电流（安培）: 5.5 A
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 25 毫欧
不同频率时 Q 值: 20 @ 7.96MHz
频率 - 自谐振: 79MHz
等级: -
工作温度: -55°C ~ 105°C
电感频率 - 测试: 7.96 MHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: -
大小 / 尺寸: 0.335 直径（8.50mm）
高度 - 安装（最大值）: 0.433（11.00mm）
SRP1038WA-8R2M
制造商: BOURNS INC.数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 8.2 µH 屏蔽 电感器 8.5 A 最大 25.3 毫欧 非标准
类型: -
材料 - 磁芯: 金属
电感: 8.2 µH
容差: ±20%
额定电流（安培）: 8.5 A
电流 - 饱和 （Isat）: 9A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 25.3 毫欧
不同频率时 Q 值: 20 @ 100kHz
频率 - 自谐振: 12MHz
等级: AEC-Q200
工作温度: -55°C ~ 165°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.433 长 x 0.394 宽（11.00mm x 10.00mm）
高度 - 安装（最大值）: 0.157（4.00mm）
