744750230030
制造商: WÜRTH ELEKTRONIK数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 3 µH 屏蔽 鼓芯，绕线式 电感器 7.6 A 最大 8.5 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 3 µH
容差: ±20%
额定电流（安培）: 7.6 A
电流 - 饱和 （Isat）: 11.7A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 8.5 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: 8010
大小 / 尺寸: 0.346 直径（8.80mm）
高度 - 安装（最大值）: 0.433（11.00mm）
744750230150
制造商: WÜRTH ELEKTRONIK数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 15 µH 屏蔽 鼓芯，绕线式 电感器 3.7 A 最大 35 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 15 µH
容差: ±20%
额定电流（安培）: 3.7 A
电流 - 饱和 （Isat）: 5.7A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 35 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: 8010
大小 / 尺寸: 0.346 直径（8.80mm）
高度 - 安装（最大值）: 0.433（11.00mm）
744750230047
制造商: WÜRTH ELEKTRONIK数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 4.7 µH 屏蔽 鼓芯，绕线式 电感器 6.5 A 最大 12.5 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 4.7 µH
容差: ±20%
额定电流（安培）: 6.5 A
电流 - 饱和 （Isat）: 9.6A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 12.5 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: 8010
大小 / 尺寸: 0.346 直径（8.80mm）
高度 - 安装（最大值）: 0.433（11.00mm）
7447231102
制造商: WÜRTH ELEKTRONIK数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 1 mH 无屏蔽 绕线 电感器 800 mA 最大 860 毫欧 径向，垂直圆柱，4 引线
类型: 绕线
材料 - 磁芯: -
电感: 1 mH
容差: ±5%
额定电流（安培）: 800 mA
电流 - 饱和 （Isat）: 1A
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 860 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 1.1MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 10 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱，4 引线
供应商器件封装: -
大小 / 尺寸: 0.433 直径（11.00mm）
高度 - 安装（最大值）: 0.748（19.00mm）
744750230068
制造商: WÜRTH ELEKTRONIK数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 6.8 µH 屏蔽 鼓芯，绕线式 电感器 5.7 A 最大 16 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 6.8 µH
容差: ±20%
额定电流（安培）: 5.7 A
电流 - 饱和 （Isat）: 8.1A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 16 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: 8010
大小 / 尺寸: 0.346 直径（8.80mm）
高度 - 安装（最大值）: 0.433（11.00mm）
PA2244.103NLT
制造商: PULSE ELECTRONICS分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 10 µH 无屏蔽 模制 电感器 15.5 A 最大 13.75 毫欧 非标准
类型: 模制
材料 - 磁芯: 金属合成物
电感: 10 µH
容差: ±20%
额定电流（安培）: 15.5 A
电流 - 饱和 （Isat）: 14.6A
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 13.75 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -55°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.469 长 x 0.433 宽（11.90mm x 11.00mm）
高度 - 安装（最大值）: 0.394（10.00mm）

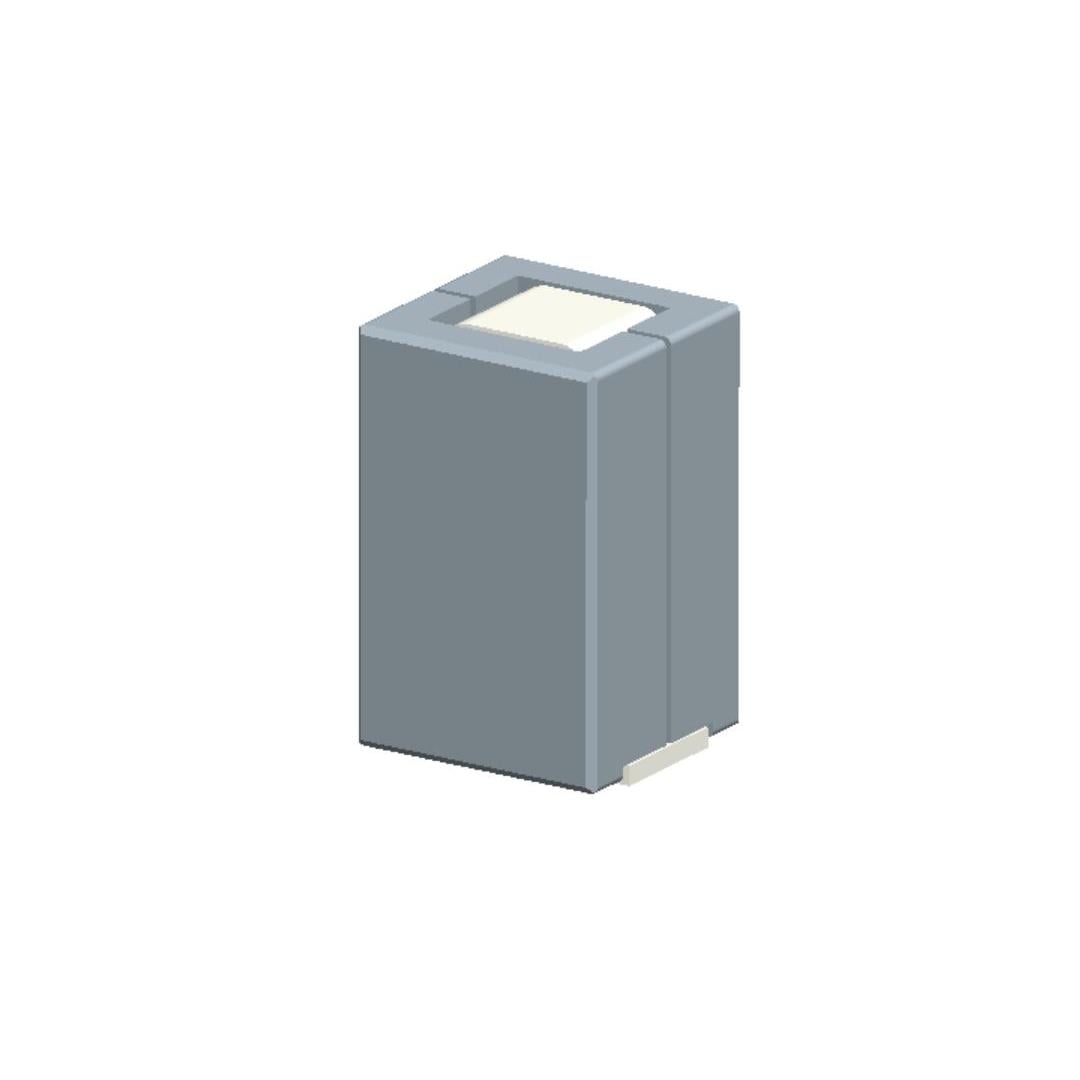

HCME1211F-101
制造商: DELTA ELECTRONICS/CYNTEC数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 100 nH 无屏蔽 模制 电感器 77 A 0.125 毫欧 非标准
类型: 模制
材料 - 磁芯: -
电感: 100 nH
容差: ±15%
额定电流（安培）: 77 A
电流 - 饱和 （Isat）: 94A
屏蔽: 无屏蔽
DC 电阻 (DCR): 0.125 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.461 长 x 0.224 宽（11.70mm x 5.70mm）
高度 - 安装（最大值）: 0.433（11.00mm）
7447471100
制造商: WÜRTH ELEKTRONIK数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 10 µH 屏蔽 鼓芯，绕线式 电感器 5.1 A 最大 22 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 10 µH
容差: ±20%
额定电流（安培）: 5.1 A
电流 - 饱和 （Isat）: 4.2A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 22 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 40MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 1 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: -
大小 / 尺寸: 0.433 直径（11.00mm）
高度 - 安装（最大值）: 0.453（11.50mm）
7447471470
制造商: WÜRTH ELEKTRONIK数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 47 µH 屏蔽 鼓芯，绕线式 电感器 3 A 最大 88 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 47 µH
容差: ±20%
额定电流（安培）: 3 A
电流 - 饱和 （Isat）: 2.5A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 88 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 9MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 1 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: -
大小 / 尺寸: 0.433 直径（11.00mm）
高度 - 安装（最大值）: 0.453（11.50mm）
RLB0712-151KL
制造商: BOURNS INC.数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 150 µH 无屏蔽 鼓芯，绕线式 电感器 280 mA 最大 500 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 150 µH
容差: ±10%
额定电流（安培）: 280 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 500 毫欧
不同频率时 Q 值: 20 @ 796kHz
频率 - 自谐振: 3.5MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 1 kHz
特性: -
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: -
大小 / 尺寸: 0.264 直径（6.70mm）
高度 - 安装（最大值）: 0.433（11.00mm）
