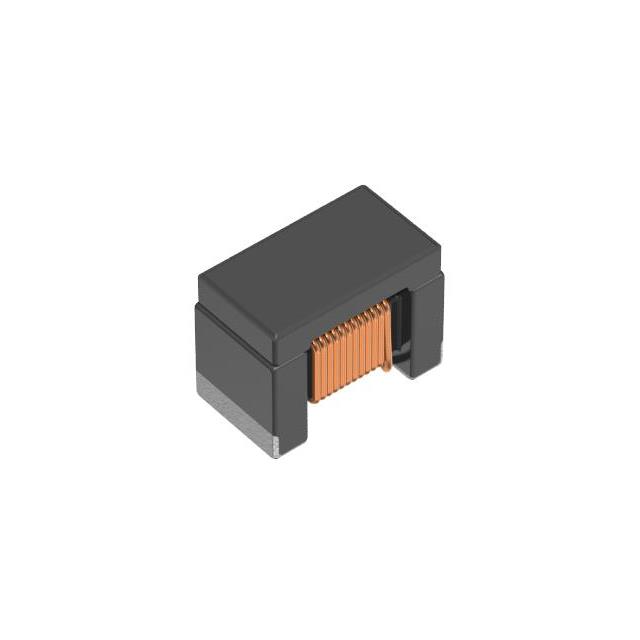

ADL2012-1R5M-T01
制造商: TDK数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 1.5 µH 无屏蔽 鼓芯，绕线式 电感器 620 mA 最大 210 毫欧 0805（2012 公制）
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 1.5 µH
容差: ±20%
额定电流（安培）: 620 mA
电流 - 饱和 （Isat）: 1.2A
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 210 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 450MHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 1 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 0805（2012 公制）
供应商器件封装: 0805（2012 公制）
大小 / 尺寸: 0.087 长 x 0.049 宽（2.20mm x 1.25mm）
高度 - 安装（最大值）: 0.069（1.75mm）

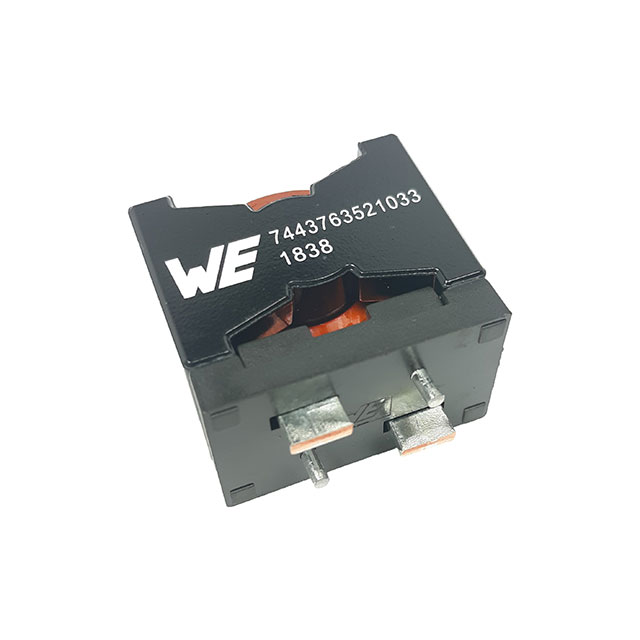

7443763521033
制造商: WÜRTH ELEKTRONIK数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 3.3 µH 屏蔽 鼓芯，绕线式 电感器 75 A 最大 0.4 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 锰锌铁氧体（MnZn）
电感: 3.3 µH
容差: ±20%
额定电流（安培）: 75 A
电流 - 饱和 （Isat）: 91A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 0.4 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 25MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 通孔
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 1.417 长 x 0.846 宽（36.00mm x 21.50mm）
高度 - 安装（最大值）: 1.378（35.00mm）

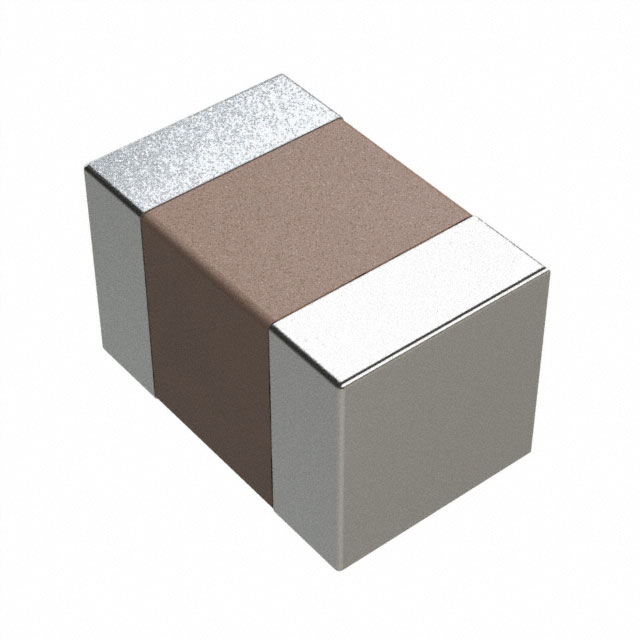

CV201210-1R0K
制造商: BOURNS INC.数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 1 µH 屏蔽 多层 电感器 50 mA 最大 400 毫欧 0805（2012 公制）
类型: 多层
材料 - 磁芯: 铁氧体
电感: 1 µH
容差: ±10%
额定电流（安培）: 50 mA
电流 - 饱和 （Isat）: -
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 400 毫欧
不同频率时 Q 值: 45 @ 10MHz
频率 - 自谐振: 75MHz
等级: -
工作温度: -55°C ~ 125°C
电感频率 - 测试: 10 MHz
安装类型: 表面贴装型
封装/外壳: 0805（2012 公制）
供应商器件封装: 0805（2012 公制）
大小 / 尺寸: 0.079 长 x 0.049 宽（2.00mm x 1.25mm）
高度 - 安装（最大值）: 0.041（1.05mm）

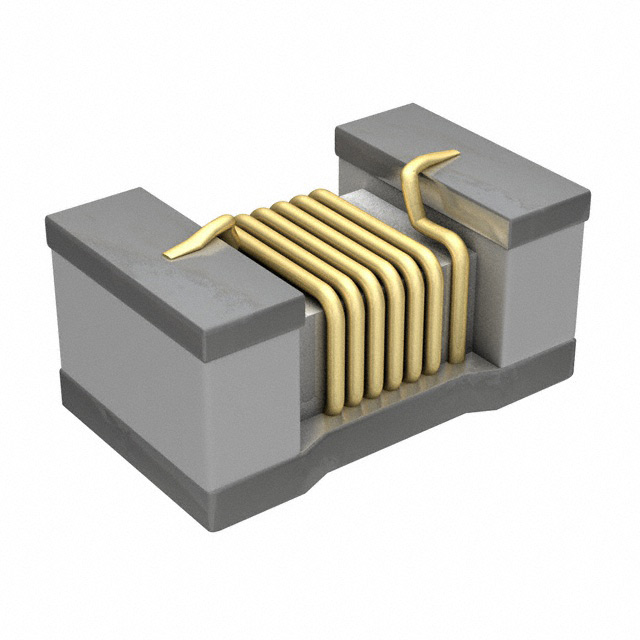

LQW15AN75NG80D
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 75 nH 无屏蔽 绕线 电感器 320 mA 最大 1.224 欧姆 0402（1005 公制）
类型: 绕线
材料 - 磁芯: 无磁性
电感: 75 nH
容差: ±2%
额定电流（安培）: 320 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 1.224 欧姆
不同频率时 Q 值: 25 @ 200MHz
频率 - 自谐振: 2.4GHz
等级: -
工作温度: -55°C ~ 125°C
电感频率 - 测试: 100 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 0402（1005 公制）
供应商器件封装: -
大小 / 尺寸: 0.039 长 x 0.024 宽（1.00mm x 0.60mm）
高度 - 安装（最大值）: 0.024（0.60mm）

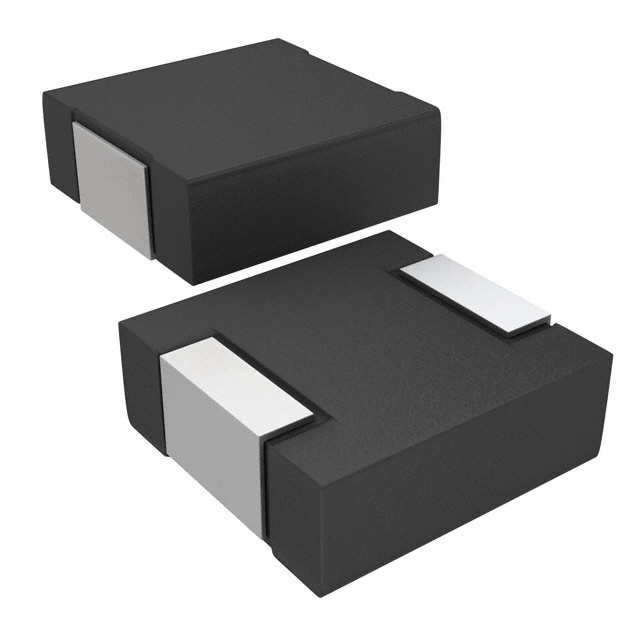

IHLP2020CZER2R2M11
制造商: VISHAY DALE数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 2.2 µH 屏蔽 模制 电感器 6.75 A 最大 25 毫欧 非标准
类型: 模制
材料 - 磁芯: -
电感: 2.2 µH
容差: ±20%
额定电流（安培）: 6.75 A
电流 - 饱和 （Isat）: 5.5A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 25 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 41MHz
等级: -
工作温度: -55°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.216 长 x 0.204 宽（5.49mm x 5.18mm）
高度 - 安装（最大值）: 0.118（3.00mm）

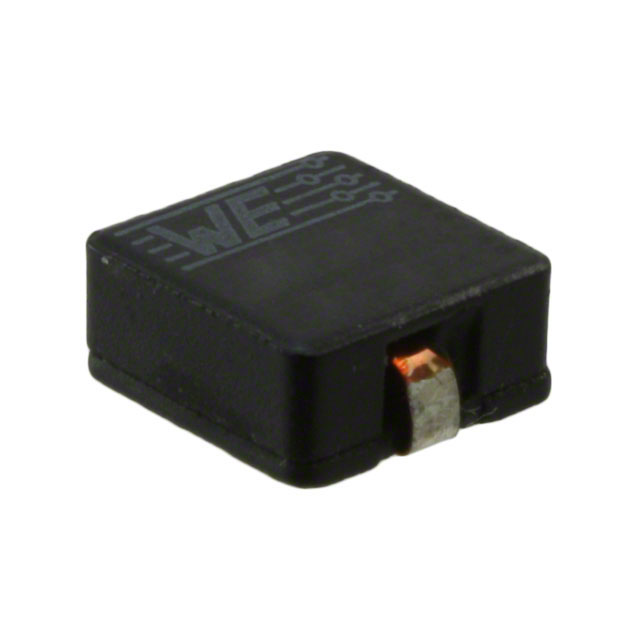

744325120
制造商: WÜRTH ELEKTRONIK数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 1.2 µH 屏蔽 绕线 电感器 20 A 1.8 毫欧 非标准
类型: 绕线
材料 - 磁芯: -
电感: 1.2 µH
容差: ±20%
额定电流（安培）: 20 A
电流 - 饱和 （Isat）: 25A
屏蔽: 屏蔽
DC 电阻 (DCR): 1.8 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 75MHz
等级: AEC-Q200
工作温度: -40°C ~ 150°C
电感频率 - 测试: 100 kHz
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: 1050
大小 / 尺寸: 0.413 长 x 0.402 宽（10.50mm x 10.20mm）
高度 - 安装（最大值）: 0.197（5.00mm）
FIT68-1
制造商: TRIAD MAGNETICS数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 89.5 µH 无屏蔽 环形 电感器 2.8 A 最大 108 毫欧 径向，垂直（开放式）
类型: 环形
材料 - 磁芯: 铁粉
电感: 89.5 µH
容差: -
额定电流（安培）: 2.8 A
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 108 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 85°C
电感频率 - 测试: 10 kHz
安装类型: 通孔
封装/外壳: 径向，垂直（开放式）
供应商器件封装: -
大小 / 尺寸: 0.875 长 x 0.475 宽（22.22mm x 12.07mm）
高度 - 安装（最大值）: 0.950（24.13mm）
FIT68-5
制造商: TRIAD MAGNETICS数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 33.15 µH 无屏蔽 环形 电感器 5.7 A 最大 28.8 毫欧 径向，垂直（开放式）
类型: 环形
材料 - 磁芯: 铁粉
电感: 33.15 µH
容差: -
额定电流（安培）: 5.7 A
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 28.8 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 85°C
电感频率 - 测试: 10 kHz
安装类型: 通孔
封装/外壳: 径向，垂直（开放式）
供应商器件封装: -
大小 / 尺寸: 0.875 长 x 0.475 宽（22.22mm x 12.07mm）
高度 - 安装（最大值）: 0.950（24.13mm）
FIT68-1-B
制造商: TRIAD MAGNETICS数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 89.5 µH 无屏蔽 环形 电感器 2.8 A 最大 108 毫欧 径向，垂直（开放式）
类型: 环形
材料 - 磁芯: 铁粉
电感: 89.5 µH
容差: -
额定电流（安培）: 2.8 A
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 108 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 85°C
电感频率 - 测试: 10 kHz
安装类型: 通孔
封装/外壳: 径向，垂直（开放式）
供应商器件封装: -
大小 / 尺寸: 0.875 长 x 0.475 宽（22.22mm x 12.07mm）
高度 - 安装（最大值）: 0.950（24.13mm）
FIT68-5-B
制造商: TRIAD MAGNETICS数据:
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
描述: 33.15 µH 无屏蔽 环形 电感器 5.7 A 最大 28.8 毫欧 径向，垂直（开放式）
类型: 环形
材料 - 磁芯: 铁粉
电感: 33.15 µH
容差: -
额定电流（安培）: 5.7 A
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 28.8 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 85°C
电感频率 - 测试: 10 kHz
安装类型: 通孔
封装/外壳: 径向，垂直（开放式）
供应商器件封装: -
大小 / 尺寸: 0.875 长 x 0.475 宽（22.22mm x 12.07mm）
高度 - 安装（最大值）: 0.950（24.13mm）
