#458PT-1720=P3
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 变压器 / 音频变压器
描述: 75 初级侧阻抗欧姆 50 次级侧阻抗欧姆 2：5 音频变压器 表面贴装型
匝数比 - 初级:次级: 2：5
阻抗 - 初级侧（欧姆）: 75
阻抗 - 次级侧（欧姆）: 50
DC 电阻 (DCR) - 初级侧: -
DC 电阻 (DCR) - 次级侧: -
变压器类型: -
频率范围: -
频率响应: -
电压 - 隔离: -
插损: -
回波损耗: -
功率水平: -
工作温度: -40°C ~ 85°C
认证机构: -
安装类型: 表面贴装型
大小 / 尺寸: 0.256 长 x 0.244 宽（6.50mm x 6.20mm）
高度 - 安装（最大值）: 0.173（4.40mm）
端接样式: 扁平引线
#458PT-1566=P3
制造商: MURATA ELECTRONICS分类: 线圈、变压器和磁性元件 / 变压器 / 音频变压器
描述: 初级侧阻抗欧姆 次级侧阻抗欧姆 音频变压器 表面贴装型
安装类型: 表面贴装型
大小 / 尺寸: 0.272 长 x 0.150 宽（6.90mm x 3.80mm）
高度 - 安装（最大值）: 0.173（4.40mm）
端接样式: 鸥翼
SP-48
制造商: TRIAD MAGNETICS数据:
分类: 线圈、变压器和磁性元件 / 变压器 / 音频变压器
描述: 7.5kCT 初级侧阻抗欧姆 12 次级侧阻抗欧姆 25：1 音频变压器 300Hz ~ 100kHz 通孔
匝数比 - 初级:次级: 25：1
阻抗 - 初级侧（欧姆）: 7.5kCT
阻抗 - 次级侧（欧姆）: 12
DC 电阻 (DCR) - 初级侧: 796 欧姆
DC 电阻 (DCR) - 次级侧: 2.9 欧姆
变压器类型: 音频耦合
频率范围: 300Hz ~ 100kHz
频率响应: ±2dB
电压 - 隔离: 1000VRMS @ 1 秒
插损: -
回波损耗: -
功率水平: 50mW
工作温度: -40°C ~ 85°C
认证机构: -
安装类型: 通孔
大小 / 尺寸: 0.410 长 x 0.310 宽（10.41mm x 7.87mm）
高度 - 安装（最大值）: 0.465（11.80mm）
端接样式: PC 引脚
SP-13
制造商: TRIAD MAGNETICS数据:
分类: 线圈、变压器和磁性元件 / 变压器 / 音频变压器
描述: 25kCT，20kCT 初级侧阻抗欧姆 1kCT，800CT 次级侧阻抗欧姆 5：1 音频变压器 300Hz ~ 100kHz 通孔
匝数比 - 初级:次级: 5：1
阻抗 - 初级侧（欧姆）: 25kCT，20kCT
阻抗 - 次级侧（欧姆）: 1kCT，800CT
DC 电阻 (DCR) - 初级侧: 1.7 千欧
DC 电阻 (DCR) - 次级侧: 115 欧姆
变压器类型: 音频耦合
频率范围: 300Hz ~ 100kHz
频率响应: ±2dB
电压 - 隔离: 1000VRMS @ 1 秒
插损: -
回波损耗: -
功率水平: 40mW
工作温度: -40°C ~ 85°C
认证机构: -
安装类型: 通孔
大小 / 尺寸: 0.410 长 x 0.310 宽（10.41mm x 7.87mm）
高度 - 安装（最大值）: 0.465（11.80mm）
端接样式: PC 引脚
TY-146P
制造商: TRIAD MAGNETICS数据:
分类: 线圈、变压器和磁性元件 / 变压器 / 音频变压器
描述: 600，150/150 初级侧阻抗欧姆 600，150/150 次级侧阻抗欧姆 1：1 音频变压器 200Hz ~ 15kHz 通孔
匝数比 - 初级:次级: 1：1
阻抗 - 初级侧（欧姆）: 600，150/150
阻抗 - 次级侧（欧姆）: 600，150/150
DC 电阻 (DCR) - 初级侧: 17 欧姆，19 欧姆
DC 电阻 (DCR) - 次级侧: 14.5 欧姆，22 欧姆
变压器类型: 数据/音频耦合
频率范围: 200Hz ~ 15kHz
频率响应: ±2dB
电压 - 隔离: 1500V
插损: 1.5dB
回波损耗: 26dB
功率水平: 1W
工作温度: -20°C ~ 85°C
认证机构: -
安装类型: 通孔
大小 / 尺寸: 1.375 长 x 1.187 宽（34.93mm x 30.15mm）
高度 - 安装（最大值）: 1.187（30.15mm）
端接样式: PC 引脚
1760W
制造商: HAMMOND MANUFACTURING分类: 线圈、变压器和磁性元件 / 变压器 / 音频变压器
描述: 2kCT 初级侧阻抗欧姆 4，8，16 次级侧阻抗欧姆 22.35：1 音频变压器 70Hz ~ 15kHz 底座安装
匝数比 - 初级:次级: 22.35：1
阻抗 - 初级侧（欧姆）: 2kCT
阻抗 - 次级侧（欧姆）: 4，8，16
DC 电阻 (DCR) - 初级侧: 11.4 欧姆
DC 电阻 (DCR) - 次级侧: 100 毫欧
变压器类型: 推挽式高保真音响，超线性 - 电子管输出
频率范围: 70Hz ~ 15kHz
频率响应: ±1dB
电压 - 隔离: -
插损: -
回波损耗: -
功率水平: 100W
工作温度: -
认证机构: -
安装类型: 底座安装
大小 / 尺寸: 4.050 长 x 3.465 宽（102.87mm x 88.01mm）
高度 - 安装（最大值）: 3.563（90.50mm）
端接样式: 导线引线

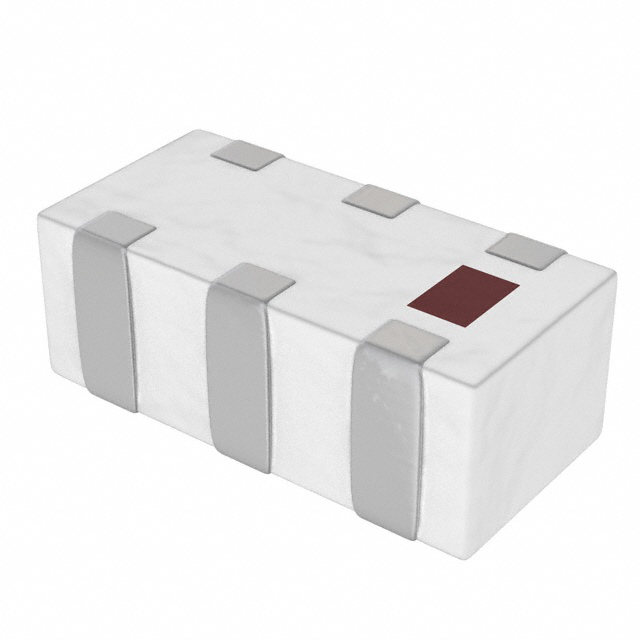

2450BM14G0011001T
制造商: JOHANSON TECHNOLOGY INC.数据:
分类: 线圈、变压器和磁性元件 / 变压器 / 射频变压器
描述: RF 平衡-不平衡变压器 2.4GHz ~ 2.5GHz 50 / - 欧姆 0603（1608 公制）
频率范围: 2.4GHz ~ 2.5GHz
阻抗 - 非平衡/平衡: 50 / - 欧姆
相位差: 180° ±10°
插损（最大值）: 1.5dB
回波损耗（最小值）: 9.5dB
封装/外壳: 0603（1608 公制）
安装类型: 表面贴装型
