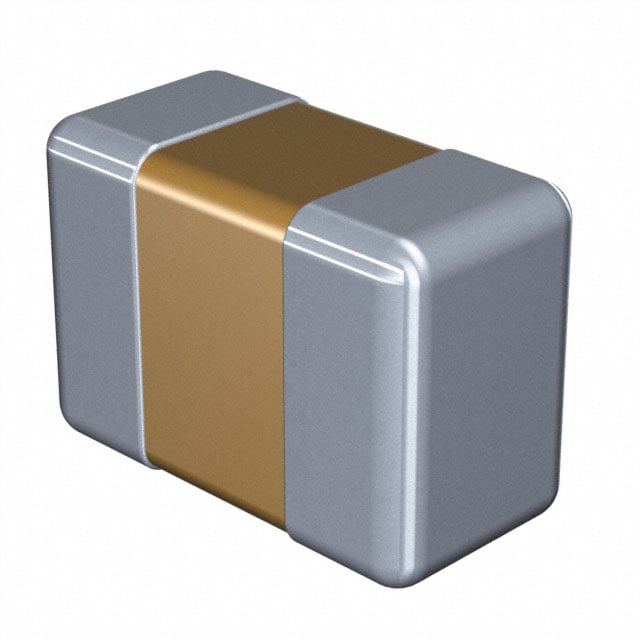

TDK
CGA4J3X8R1H224K125AB
制造商: TDK分类: 电容器 / 固定电容器 / 无机介质固定电容器 / 瓷介电容器
简介: 0.22 µF ±10% 50V 陶瓷电容器 X8R 0805（2012 公制）
电容: 0.22 µF
容差: ±10%
电压 - 额定: 50V
温度系数: X8R
工作温度: -55°C ~ 150°C
特性: 高温
等级: AEC-Q200
应用: 汽车级
故障率: -
安装类型: 表面贴装，MLCC
封装/外壳: 0805（2012 公制）
大小 / 尺寸: 0.079 长 x 0.049 宽（2.00mm x 1.25mm）
高度 - 安装（最大值）: -
厚度（最大值）: 0.057（1.45mm）
引线间距: -
引线样式: -
MPZ0603S121HT000
制造商: TDK分类: 线圈、变压器和磁性元件 / 磁性元件 / 磁珠
数据:
简介: 120 Ohms @ 100 MHz 1 电源线 铁氧体磁珠和芯片 0201（0603 公制） 1A 130 毫欧
滤波器类型: 电源线
线路数: 1
不同频率时阻抗: 120 Ohms @ 100 MHz
额定电流（最大）: 1A
DC 电阻 (DCR)（最大值）: 130 毫欧
等级: -
工作温度: -55°C ~ 125°C
封装/外壳: 0201（0603 公制）
安装类型: 表面贴装型
高度（最大值）: 0.013（0.33mm）
大小 / 尺寸: 0.024 长 x 0.012 宽（0.60mm x 0.30mm）
B65845J0000Y038
制造商: TDK分类: 线圈、变压器和磁性元件 / 磁性元件 / 软磁磁心 / 铁氧体磁心
简介: 无涂层 T38 铁氧体磁芯EP 型 0.724（18.40mm） 长度 0.443（11.25mm） 宽 直径 0.335（8.50mm） 高
磁心类型: EP
供应商器件封装: EP 17
材料: T38
直径: -
电感因数 (Al): 10.8 µH
容差: -30%，+40%
间隙: 无缺口
有效磁导率 (µe): 7220.0
初始磁导率 (µi): 10000
磁芯因数 (ΣI/A) mm⁻¹: 0.84
有效长度 (le) mm: 28.5
有效面积 (Ae) mm²: 33.9
最小磁心横截面 (Amin) mm²: 25.5
有效磁体体积 (Ve) mm³: 966.0
表面: 无涂层
高度: 0.335（8.50mm）
长度: 0.724（18.40mm）
宽度: 0.443（11.25mm）
电容: 1.5 µF
容差: ±20%
额定电压 - AC: 305V
额定电压 - DC: -
介电材料: 聚酯，金属化
工作温度: -40°C ~ 105°C
安装类型: 通孔
封装/外壳: 径向
大小 / 尺寸: 1.634 长 x 0.472 宽（41.50mm x 12.00mm）
高度 - 安装（最大值）: 0.866（22.00mm）
端接: PC 引脚
引线间距: 1.476（37.50mm）
应用: 汽车级；EMI，RFI 抑制
等级: AEC-Q200，X2
特性: 85C/85% 湿度
B82442T1683K050
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 68 µH 无屏蔽 鼓芯，绕线式 电感器 570 mA 最大 781 毫欧 2-SMD，J 形引线
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 68 µH
容差: ±10%
额定电流（安培）: 570 mA
电流 - 饱和 （Isat）: 900mA
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 781 毫欧
不同频率时 Q 值: 15 @ 2.52MHz
频率 - 自谐振: 7MHz
等级: AEC-Q200
工作温度: -
电感频率 - 测试: 2.52 MHz
安装类型: 表面贴装型
封装/外壳: 2-SMD，J 形引线
供应商器件封装: 2220（5650 公制）
大小 / 尺寸: 0.220 长 x 0.197 宽（5.60mm x 5.00mm）
高度 - 安装（最大值）: 0.209（5.30mm）
VLCF4018T-4R7N1R0-2
制造商: TDK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
简介: 4.7 µH 屏蔽 鼓芯，绕线式 电感器 1.07 A 最大 101 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 4.7 µH
容差: ±30%
额定电流（安培）: 1.07 A
电流 - 饱和 （Isat）: 1.07A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 101 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 105°C
电感频率 - 测试: 100 kHz
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: -
大小 / 尺寸: 0.157 长 x 0.157 宽（4.00mm x 4.00mm）
高度 - 安装（最大值）: 0.071（1.80mm）

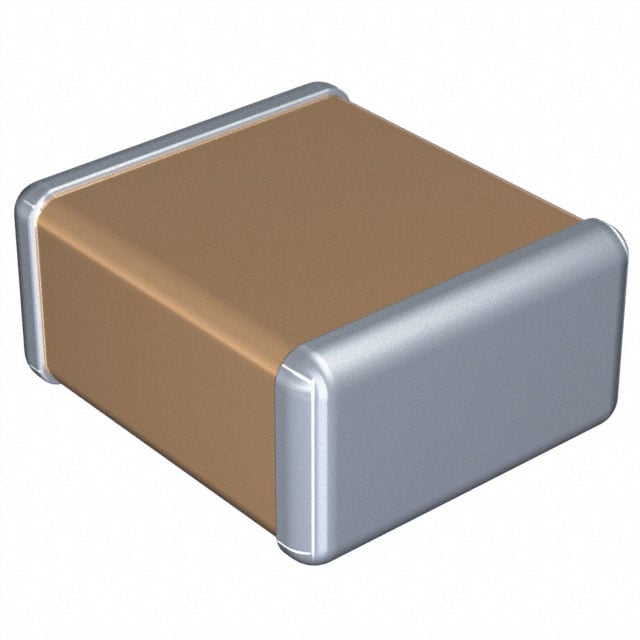

C5750X7T2J474K250KC
制造商: TDK分类: 电容器 / 固定电容器 / 无机介质固定电容器 / 瓷介电容器
简介: 0.47 µF ±10% 630V 陶瓷电容器 X7T 2220（5750 公制）
电容: 0.47 µF
容差: ±10%
电压 - 额定: 630V
温度系数: X7T
工作温度: -55°C ~ 125°C
特性: -
等级: -
应用: 通用
故障率: -
安装类型: 表面贴装，MLCC
封装/外壳: 2220（5750 公制）
大小 / 尺寸: 0.224 长 x 0.197 宽（5.70mm x 5.00mm）
高度 - 安装（最大值）: -
厚度（最大值）: 0.110（2.80mm）
引线间距: -
引线样式: -
MMZ1005A601ETD25
制造商: TDK分类: 线圈、变压器和磁性元件 / 磁性元件 / 磁珠
简介: 600 Ohms @ 100 MHz 1 信号线 铁氧体磁珠和芯片 0402（1005 公制） 300mA 800 毫欧
滤波器类型: 信号线
线路数: 1
不同频率时阻抗: 600 Ohms @ 100 MHz
额定电流（最大）: 300mA
DC 电阻 (DCR)（最大值）: 800 毫欧
等级: AEC-Q200
工作温度: -55°C ~ 125°C
封装/外壳: 0402（1005 公制）
安装类型: 表面贴装型
高度（最大值）: 0.022（0.55mm）
大小 / 尺寸: 0.039 长 x 0.020 宽（1.00mm x 0.50mm）
C1005X5R1E225K050BE
制造商: TDK分类: 电容器 / 固定电容器 / 无机介质固定电容器 / 瓷介电容器
简介: 2.2 µF ±10% 25V 陶瓷电容器 X5R 0402（1005 公制）
电容: 2.2 µF
容差: ±10%
电压 - 额定: 25V
温度系数: X5R
工作温度: -55°C ~ 85°C
特性: 软端子
等级: -
应用: Boardflex 敏感
故障率: -
安装类型: 表面贴装，MLCC
封装/外壳: 0402（1005 公制）
大小 / 尺寸: 0.039 长 x 0.020 宽（1.00mm x 0.50mm）
高度 - 安装（最大值）: -
厚度（最大值）: 0.028（0.70mm）
引线间距: -
引线样式: -
