TDK

B64290A0730X010

制造商: TDK
分类: 线圈、变压器和磁性元件 / 磁性元件 / 软磁磁心 / 铁氧体磁心

简介: 无涂层 K10 铁氧体磁芯磁环型长度宽 3.425（87.00mm）直径 0.531（13.50mm）高

磁心类型: 磁环供应商器件封装: R 87 x 54.3 x 13.5 材料: K10 直径: 3.425（87.00mm）电感因数 (Al): 900 nH 容差: ±25% 间隙: 无缺口初始磁导率 (µi): 700 磁芯因数 (ΣI/A) mm⁻¹: 0.99 有效长度 (le) mm: 213.9 有效面积 (Ae) mm²: 216.7 有效磁体体积 (Ve) mm³: 46360.0 表面: 无涂层高度: 0.531（13.50mm）长度: - 宽度: -

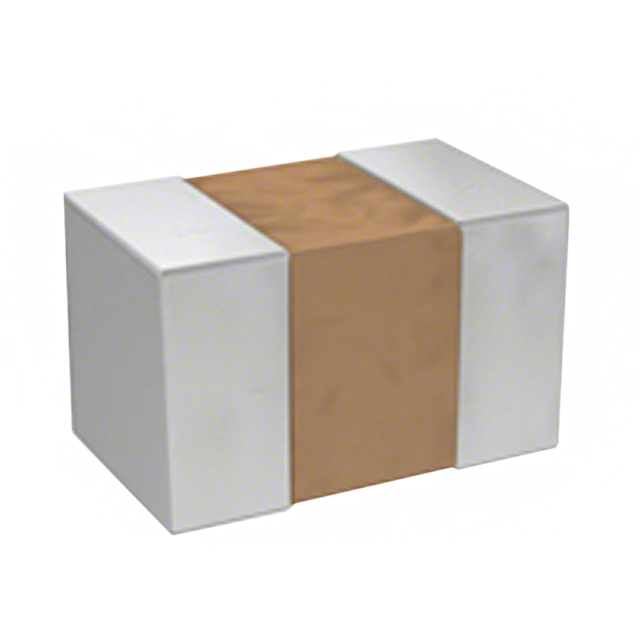

MLF1608DR47JT000

制造商: TDK
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器

简介: 470 nH 屏蔽多层电感器 100 mA 最大 950 毫欧 0603（1608 公制）

类型: 多层材料 - 磁芯: 铁氧体电感: 470 nH 容差: ±5% 额定电流（安培）: 100 mA 电流 - 饱和（Isat）: - 屏蔽: 屏蔽 DC 电阻 (DCR): 最大 950 毫欧不同频率时 Q 值: 15 @ 25MHz 频率 - 自谐振: 190MHz 等级: - 工作温度: -40°C ~ 85°C 电感频率 - 测试: 25 MHz 安装类型: 表面贴装型封装/外壳: 0603（1608 公制）供应商器件封装: 0603（1608 公制）大小 / 尺寸: 0.063 长 x 0.031 宽（1.60mm x 0.80mm）高度 - 安装（最大值）: 0.037（0.95mm）

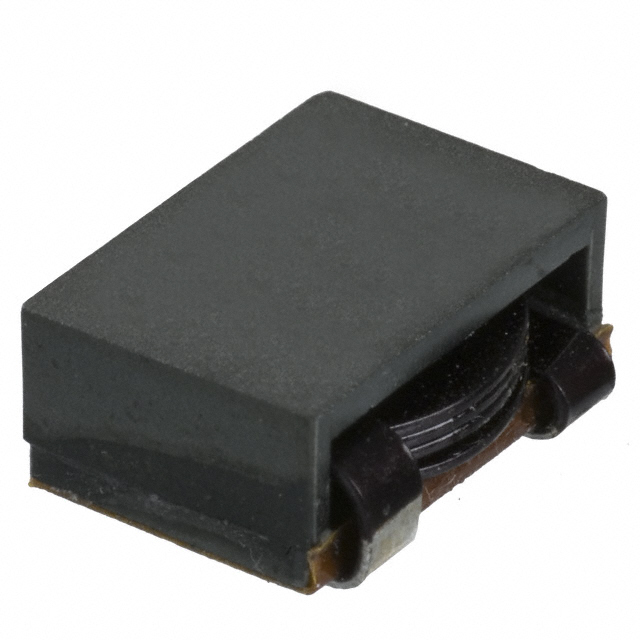

B82559A0951A013

制造商: TDK
分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器

简介: 950 nH 屏蔽鼓芯，绕线式电感器 25 A 1.12 毫欧非标准

类型: 鼓芯，绕线式材料 - 磁芯: 铁氧体电感: 950 nH 容差: ±10% 额定电流（安培）: 25 A 电流 - 饱和（Isat）: 25A 屏蔽: 屏蔽 DC 电阻 (DCR): 1.12 毫欧不同频率时 Q 值: - 频率 - 自谐振: - 等级: - 工作温度: -40°C ~ 130°C 电感频率 - 测试: 10 kHz 安装类型: 表面贴装型封装/外壳: 非标准供应商器件封装: - 大小 / 尺寸: 0.512 长 x 0.421 宽（13.00mm x 10.70mm）高度 - 安装（最大值）: 0.234（5.95mm）

CK45-B3AD472KYVNA

制造商: TDK
分类: 电容器 / 固定电容器 / 无机介质固定电容器 / 瓷介电容器

简介: 4700 pF ±10% 1000V（1kV）陶瓷电容器 B 径向，圆片式

电容: 4700 pF 容差: ±10% 电压 - 额定: 1000V（1kV）温度系数: B 工作温度: -25°C ~ 105°C 特性: 高电压等级: - 应用: 通用故障率: - 安装类型: 通孔封装/外壳: 径向，圆片式大小 / 尺寸: 0.433 直径（11.00mm）高度 - 安装（最大值）: 0.591（15.00mm）厚度（最大值）: - 引线间距: 0.197（5.00mm）引线样式: 成型引线 - 扭结

CK45-B3AD472KYGNA

制造商: TDK
分类: 电容器 / 固定电容器 / 无机介质固定电容器 / 瓷介电容器

简介: 4700 pF ±10% 1000V（1kV）陶瓷电容器 B 径向，圆片式

B32653A7104J000

制造商: TDK
分类: 电容器 / 固定电容器 / 有机介质固定电容器

简介: 0.1 µF 薄膜电容器 500V 1250V（1.25kV）聚丙烯（PP），金属化径向

电容: 0.1 µF 容差: ±5% 额定电压 - AC: 500V 额定电压 - DC: 1250V（1.25kV）介电材料: 聚丙烯（PP），金属化工作温度: -55°C ~ 100°C 安装类型: 通孔封装/外壳: 径向大小 / 尺寸: 1.043 长 x 0.433 宽（26.50mm x 11.00mm）高度 - 安装（最大值）: 0.807（20.50mm）端接: PC 引脚引线间距: 0.886（22.50mm）应用: DC Link，DC 滤波；高脉冲，DV/DT 等级: AEC-Q200 特性: -

B65803J0000R087

制造商: TDK
分类: 线圈、变压器和磁性元件 / 磁性元件 / 软磁磁心 / 铁氧体磁心

简介: 无涂层 N87 铁氧体磁芯RM 型 0.433（11.00mm）长度 0.181（4.60mm）宽直径 0.207（5.25mm）高

磁心类型: RM 供应商器件封装: RM 4 材料: N87 直径: - 电感因数 (Al): 1.1 µH 容差: -20%，+30% 间隙: 无缺口有效磁导率 (µe): 1480.0 初始磁导率 (µi): 2200 磁芯因数 (ΣI/A) mm⁻¹: 1.7 有效长度 (le) mm: 22.0 有效面积 (Ae) mm²: 13.0 最小磁心横截面 (Amin) mm²: 11.3 有效磁体体积 (Ve) mm³: 286.0 表面: 无涂层高度: 0.207（5.25mm）长度: 0.433（11.00mm）宽度: 0.181（4.60mm）

B65803A0160A048

制造商: TDK
分类: 线圈、变压器和磁性元件 / 磁性元件 / 软磁磁心 / 铁氧体磁心

简介: 无涂层 N48 铁氧体磁芯RM 型 0.433（11.00mm）长度 0.181（4.60mm）宽直径 0.207（5.25mm）高

磁心类型: RM 供应商器件封装: RM 4 材料: N48 直径: - 电感因数 (Al): 160 nH 容差: ±3% 间隙: 有缺口有效磁导率 (µe): 243.0 磁芯因数 (ΣI/A) mm⁻¹: 1.9 有效长度 (le) mm: 21.0 有效面积 (Ae) mm²: 11.0 有效磁体体积 (Ve) mm³: 231.0 表面: 无涂层高度: 0.207（5.25mm）长度: 0.433（11.00mm）宽度: 0.181（4.60mm）

B65803N0160A048

制造商: TDK
分类: 线圈、变压器和磁性元件 / 磁性元件 / 软磁磁心 / 铁氧体磁心

简介: 无涂层 N48 铁氧体磁芯RM 型 0.433（11.00mm）长度 0.181（4.60mm）宽直径 0.207（5.25mm）高

B32651A7472K000

制造商: TDK
分类: 电容器 / 固定电容器 / 有机介质固定电容器

简介: 4700 pF 薄膜电容器 450V 1250V（1.25kV）聚丙烯（PP），金属化径向

电容: 4700 pF 容差: ±10% 额定电压 - AC: 450V 额定电压 - DC: 1250V（1.25kV）介电材料: 聚丙烯（PP），金属化工作温度: -55°C ~ 100°C 安装类型: 通孔封装/外壳: 径向大小 / 尺寸: 0.512 长 x 0.197 宽（13.00mm x 5.00mm）高度 - 安装（最大值）: 0.433（11.00mm）端接: PC 引脚引线间距: 0.394（10.00mm）应用: DC Link，DC 滤波；高脉冲，DV/DT 等级: - 特性: -
