NEXPERIA USA INC.
BUK6D81-80EX
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管

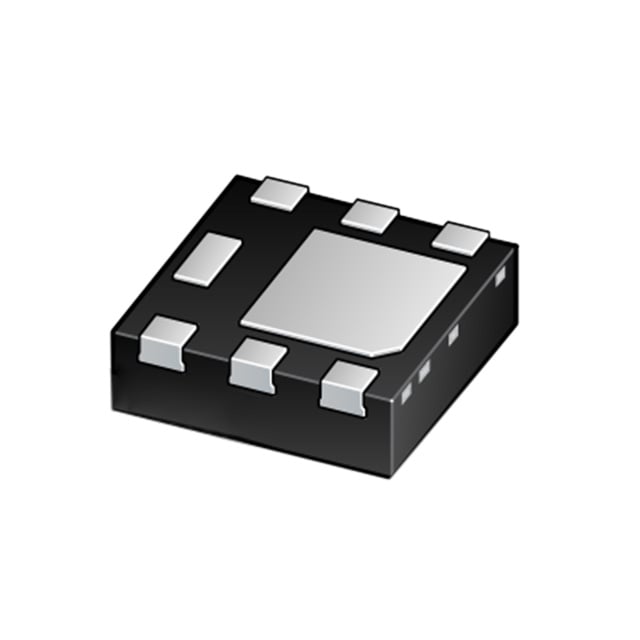

简介: 表面贴装型 N 通道 80 V 3.2A（Ta），9.8A（Tc） 2W（Ta），18.8W（Tc） DFN2020MD-6
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 80 V
25°C 时电流 - 连续漏极 (Id): 3.2A（Ta），9.8A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 81 毫欧 @ 3.2A，10V
不同 Id 时 Vgs(th)（最大值）: 2.7V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 14.9 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 504 pF @ 40 V
FET 功能: -
功率耗散（最大值）: 2W（Ta），18.8W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: DFN2020MD-6
封装/外壳: 6-UDFN 祼焊盘
PMPB27EPZ
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 P 通道 30 V 6.1A（Ta） 1.7W（Ta），12.5W（Tc） DFN2020MD-6
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 6.1A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 29 毫欧 @ 6.1A，10V
不同 Id 时 Vgs(th)（最大值）: 2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 45 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1570 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 1.7W（Ta），12.5W（Tc）
工作温度: -55°C ~ 150°C
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: DFN2020MD-6
封装/外壳: 6-UDFN 祼焊盘
BUK6D20-40EX
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 N 通道 40 V 8A（Ta），19A（Tc） 2.3W（Ta），15W（Tc） DFN2020MD-6
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 40 V
25°C 时电流 - 连续漏极 (Id): 8A（Ta），19A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 20 毫欧 @ 8A，10V
不同 Id 时 Vgs(th)（最大值）: 2.7V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 19 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 582 pF @ 20 V
FET 功能: -
功率耗散（最大值）: 2.3W（Ta），15W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: DFN2020MD-6
封装/外壳: 6-UDFN 祼焊盘
PMPB48EPAX
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 P 通道 30 V 4.7A（Ta） 1.7W（Ta），12.5W（Tc） DFN2020MD-6
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 4.7A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 50 毫欧 @ 4.7A，10V
不同 Id 时 Vgs(th)（最大值）: 2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 26 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 860 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 1.7W（Ta），12.5W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: DFN2020MD-6
封装/外壳: 6-UDFN 祼焊盘
PMPB55ENEAX
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 N 通道 60 V 4A（Ta） 1.65W（Ta） DFN2020MD-6
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 60 V
25°C 时电流 - 连续漏极 (Id): 4A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 56 毫欧 @ 10A，10V
不同 Id 时 Vgs(th)（最大值）: 2.7V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 12 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 435 pF @ 30 V
FET 功能: -
功率耗散（最大值）: 1.65W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: DFN2020MD-6
封装/外壳: 6-UDFN 祼焊盘
BUK4D60-30X
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 N 通道 30 V 4.2A（Ta），8.3A（Tc） 2W（Ta），7.5W（Tc） DFN2020MD-6
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 4.2A（Ta），8.3A（Tc）
驱动电压（最大 Rds On，最小 Rds On）: 2.5V，8V
不同 Id、Vgs 时导通电阻（最大值）: 57 毫欧 @ 4.2A，8V
不同 Id 时 Vgs(th)（最大值）: 1.25V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 5 nC @ 4.5 V
Vgs（最大值）: ±12V
不同 Vds 时输入电容 (Ciss)（最大值）: 296 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 2W（Ta），7.5W（Tc）
工作温度: -55°C ~ 175°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: DFN2020MD-6
封装/外壳: 6-UDFN 祼焊盘
PMPB12UNEAX
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 N 通道 20 V 7.9A（Ta） 1.6W（Ta），12.5W（Tc） DFN2020MD-6
FET 类型: N 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 20 V
25°C 时电流 - 连续漏极 (Id): 7.9A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 1.8V，4.5V
不同 Id、Vgs 时导通电阻（最大值）: 18 毫欧 @ 7.9A，4.5V
不同 Id 时 Vgs(th)（最大值）: 900mV @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 17 nC @ 10 V
Vgs（最大值）: ±12V
不同 Vds 时输入电容 (Ciss)（最大值）: 1220 pF @ 10 V
FET 功能: -
功率耗散（最大值）: 1.6W（Ta），12.5W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: DFN2020MD-6
封装/外壳: 6-UDFN 祼焊盘
PMPB27EPAX
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 P 通道 30 V 6.1A（Ta） 1.7W（Ta），12.5W（Tc） DFN2020MD-6
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 30 V
25°C 时电流 - 连续漏极 (Id): 6.1A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）: 29 毫欧 @ 6.1A，10V
不同 Id 时 Vgs(th)（最大值）: 2.5V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 45 nC @ 10 V
Vgs（最大值）: ±20V
不同 Vds 时输入电容 (Ciss)（最大值）: 1570 pF @ 15 V
FET 功能: -
功率耗散（最大值）: 1.7W（Ta），12.5W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: DFN2020MD-6
封装/外壳: 6-UDFN 祼焊盘
PMPB15XPAX
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 P 通道 12 V 8.2A（Ta） 1.7W（Ta），12.5W（Tc） DFN2020MD-6
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 12 V
25°C 时电流 - 连续漏极 (Id): 8.2A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 1.8V，4.5V
不同 Id、Vgs 时导通电阻（最大值）: 20 毫欧 @ 8.2A，4.5V
不同 Id 时 Vgs(th)（最大值）: 1V @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 100 nC @ 4.5 V
Vgs（最大值）: ±12V
不同 Vds 时输入电容 (Ciss)（最大值）: 2875 pF @ 6 V
FET 功能: -
功率耗散（最大值）: 1.7W（Ta），12.5W（Tc）
工作温度: -55°C ~ 150°C（TJ）
等级: 汽车级
资质: AEC-Q101
安装类型: 表面贴装型
供应商器件封装: DFN2020MD-6
封装/外壳: 6-UDFN 祼焊盘
PMPB20XPEZ
制造商: NEXPERIA USA INC.分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管
简介: 表面贴装型 P 通道 20 V 7.2A（Ta） 1.7W（Ta） DFN2020MD-6
FET 类型: P 通道
技术: MOSFET（金属氧化物）
漏源电压（Vdss）: 20 V
25°C 时电流 - 连续漏极 (Id): 7.2A（Ta）
驱动电压（最大 Rds On，最小 Rds On）: 1.8V，4.5V
不同 Id、Vgs 时导通电阻（最大值）: 23.5 毫欧 @ 7.2A，4.5V
不同 Id 时 Vgs(th)（最大值）: 900mV @ 250µA
不同 Vgs 时栅极电荷 (Qg)（最大值）: 45 nC @ 4.5 V
Vgs（最大值）: ±12V
不同 Vds 时输入电容 (Ciss)（最大值）: 2945 pF @ 10 V
FET 功能: -
功率耗散（最大值）: 1.7W（Ta）
工作温度: -55°C ~ 150°C（TJ）
等级: -
资质: -
安装类型: 表面贴装型
供应商器件封装: DFN2020MD-6
封装/外壳: 6-UDFN 祼焊盘
