NEXPERIA USA INC.

BUK6D56-60EX

制造商: NEXPERIA USA INC.
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管

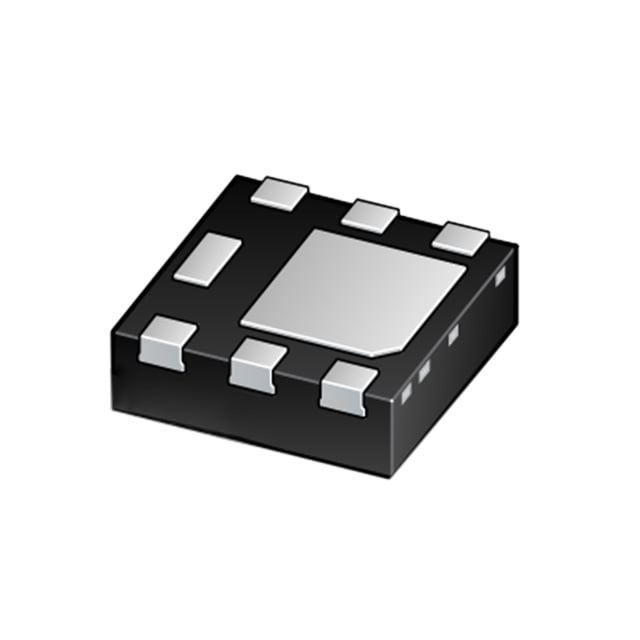

简介: 表面贴装型 N 通道 60 V 4A(Ta),11A(Tc) 2W(Ta),15W(Tc) DFN2020MD-6

FET 类型: N 通道 技术: MOSFET(金属氧化物) 漏源电压(Vdss): 60 V 25°C 时电流 - 连续漏极 (Id): 4A(Ta),11A(Tc) 驱动电压(最大 Rds On,最小 Rds On): 4.5V,10V 不同 Id、Vgs 时导通电阻(最大值): 56 毫欧 @ 4A,10V 不同 Id 时 Vgs(th)(最大值): 2.7V @ 250µA 不同 Vgs 时栅极电荷 (Qg)(最大值): 12 nC @ 10 V Vgs(最大值): ±20V 不同 Vds 时输入电容 (Ciss)(最大值): 435 pF @ 30 V FET 功能: - 功率耗散(最大值): 2W(Ta),15W(Tc) 工作温度: -55°C ~ 175°C(TJ) 等级: 汽车级 资质: AEC-Q101 安装类型: 表面贴装型 供应商器件封装: DFN2020MD-6 封装/外壳: 6-UDFN 祼焊盘

PMPB11EN,115

制造商: NEXPERIA USA INC.
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管

简介: 表面贴装型 N 通道 30 V 9A(Ta) 1.7W(Ta),12.5W(Tc) DFN2020MD-6

FET 类型: N 通道 技术: MOSFET(金属氧化物) 漏源电压(Vdss): 30 V 25°C 时电流 - 连续漏极 (Id): 9A(Ta) 驱动电压(最大 Rds On,最小 Rds On): 4.5V,10V 不同 Id、Vgs 时导通电阻(最大值): 14.5 毫欧 @ 9A,10V 不同 Id 时 Vgs(th)(最大值): 2V @ 250µA 不同 Vgs 时栅极电荷 (Qg)(最大值): 20.6 nC @ 10 V Vgs(最大值): ±20V 不同 Vds 时输入电容 (Ciss)(最大值): 840 pF @ 10 V FET 功能: - 功率耗散(最大值): 1.7W(Ta),12.5W(Tc) 工作温度: -55°C ~ 150°C(TJ) 等级: - 资质: - 安装类型: 表面贴装型 供应商器件封装: DFN2020MD-6 封装/外壳: 6-UDFN 祼焊盘

BUK6D43-40PX

制造商: NEXPERIA USA INC.
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管

简介: 表面贴装型 P 通道 40 V 6A(Ta) 15W(Tc) DFN2020MD-6

FET 类型: P 通道 技术: MOSFET(金属氧化物) 漏源电压(Vdss): 40 V 25°C 时电流 - 连续漏极 (Id): 6A(Ta) 驱动电压(最大 Rds On,最小 Rds On): 4.5V,10V 不同 Id、Vgs 时导通电阻(最大值): 43 毫欧 @ 6A,10V 不同 Id 时 Vgs(th)(最大值): 2.7V @ 250µA 不同 Vgs 时栅极电荷 (Qg)(最大值): 36 nC @ 10 V Vgs(最大值): ±20V 不同 Vds 时输入电容 (Ciss)(最大值): 1260 pF @ 20 V FET 功能: - 功率耗散(最大值): 15W(Tc) 工作温度: -55°C ~ 175°C(TJ) 等级: 汽车级 资质: AEC-Q101 安装类型: 表面贴装型 供应商器件封装: DFN2020MD-6 封装/外壳: 6-UDFN 祼焊盘

BUK6D230-80EX

制造商: NEXPERIA USA INC.
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管

简介: 表面贴装型 N 通道 80 V 1.9A(Ta),5.1A(Tc) 2W(Ta),15W(Tc) DFN2020MD-6

FET 类型: N 通道 技术: MOSFET(金属氧化物) 漏源电压(Vdss): 80 V 25°C 时电流 - 连续漏极 (Id): 1.9A(Ta),5.1A(Tc) 驱动电压(最大 Rds On,最小 Rds On): 4.5V,10V 不同 Id、Vgs 时导通电阻(最大值): 230 毫欧 @ 1.9A,10V 不同 Id 时 Vgs(th)(最大值): 2.7V @ 250µA 不同 Vgs 时栅极电荷 (Qg)(最大值): 7.2 nC @ 10 V Vgs(最大值): ±20V 不同 Vds 时输入电容 (Ciss)(最大值): 215 pF @ 40 V FET 功能: - 功率耗散(最大值): 2W(Ta),15W(Tc) 工作温度: -55°C ~ 175°C(TJ) 等级: 汽车级 资质: AEC-Q101 安装类型: 表面贴装型 供应商器件封装: DFN2020MD-6 封装/外壳: 6-UDFN 祼焊盘

PMPB15XP,115

制造商: NEXPERIA USA INC.
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管

简介: 表面贴装型 P 通道 12 V 8.2A(Ta) 1.7W(Ta),12.5W(Tc) DFN2020MD-6

FET 类型: P 通道 技术: MOSFET(金属氧化物) 漏源电压(Vdss): 12 V 25°C 时电流 - 连续漏极 (Id): 8.2A(Ta) 驱动电压(最大 Rds On,最小 Rds On): 1.8V,4.5V 不同 Id、Vgs 时导通电阻(最大值): 19 毫欧 @ 8.2A,4.5V 不同 Id 时 Vgs(th)(最大值): 900mV @ 250µA 不同 Vgs 时栅极电荷 (Qg)(最大值): 100 nC @ 4.5 V Vgs(最大值): ±12V 不同 Vds 时输入电容 (Ciss)(最大值): 2875 pF @ 6 V FET 功能: - 功率耗散(最大值): 1.7W(Ta),12.5W(Tc) 工作温度: -55°C ~ 150°C(TJ) 等级: - 资质: - 安装类型: 表面贴装型 供应商器件封装: DFN2020MD-6 封装/外壳: 6-UDFN 祼焊盘

PMPB215ENEAX

制造商: NEXPERIA USA INC.
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管

简介: 表面贴装型 N 通道 80 V 1.9A(Ta) 1.6W(Ta),15.6W(Tc) DFN2020MD-6

FET 类型: N 通道 技术: MOSFET(金属氧化物) 漏源电压(Vdss): 80 V 25°C 时电流 - 连续漏极 (Id): 1.9A(Ta) 驱动电压(最大 Rds On,最小 Rds On): 4.5V,10V 不同 Id、Vgs 时导通电阻(最大值): 230 毫欧 @ 1.9A,10V 不同 Id 时 Vgs(th)(最大值): 2.7V @ 250µA 不同 Vgs 时栅极电荷 (Qg)(最大值): 7.2 nC @ 10 V Vgs(最大值): ±20V 不同 Vds 时输入电容 (Ciss)(最大值): 215 pF @ 40 V FET 功能: - 功率耗散(最大值): 1.6W(Ta),15.6W(Tc) 工作温度: -55°C ~ 150°C(TJ) 等级: 汽车级 资质: AEC-Q101 安装类型: 表面贴装型 供应商器件封装: DFN2020MD-6 封装/外壳: 6-UDFN 祼焊盘

BUK6D77-60EX

制造商: NEXPERIA USA INC.
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管

简介: 表面贴装型 N 通道 60 V 3.4A(Ta),10.6A(Tc) 2W(Ta),18.8W(Tc) DFN2020MD-6

FET 类型: N 通道 技术: MOSFET(金属氧化物) 漏源电压(Vdss): 60 V 25°C 时电流 - 连续漏极 (Id): 3.4A(Ta),10.6A(Tc) 驱动电压(最大 Rds On,最小 Rds On): 4.5V,10V 不同 Id、Vgs 时导通电阻(最大值): 77 毫欧 @ 3.4A,10V 不同 Id 时 Vgs(th)(最大值): 2.7V @ 250µA 不同 Vgs 时栅极电荷 (Qg)(最大值): 9.2 nC @ 10 V Vgs(最大值): ±20V 不同 Vds 时输入电容 (Ciss)(最大值): 305 pF @ 30 V FET 功能: - 功率耗散(最大值): 2W(Ta),18.8W(Tc) 工作温度: -55°C ~ 175°C(TJ) 等级: 汽车级 资质: AEC-Q101 安装类型: 表面贴装型 供应商器件封装: DFN2020MD-6 封装/外壳: 6-UDFN 祼焊盘

BUK6D215-80PX

制造商: NEXPERIA USA INC.
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管

简介: 表面贴装型 P 通道 80 V 2A(Ta),6A(Tc) 2W(Ta),17W(Tc) DFN2020MD-6

FET 类型: P 通道 技术: MOSFET(金属氧化物) 漏源电压(Vdss): 80 V 25°C 时电流 - 连续漏极 (Id): 2A(Ta),6A(Tc) 驱动电压(最大 Rds On,最小 Rds On): 4.5V,10V 不同 Id、Vgs 时导通电阻(最大值): 215 毫欧 @ 2A,10V 不同 Id 时 Vgs(th)(最大值): 2.7V @ 250µA 不同 Vgs 时栅极电荷 (Qg)(最大值): 15 nC @ 10 V Vgs(最大值): ±20V 不同 Vds 时输入电容 (Ciss)(最大值): 535 pF @ 40 V FET 功能: - 功率耗散(最大值): 2W(Ta),17W(Tc) 工作温度: -55°C ~ 175°C 等级: 汽车级 资质: AEC-Q101 安装类型: 表面贴装型 供应商器件封装: DFN2020MD-6 封装/外壳: 6-UDFN 祼焊盘

PMPB20EN,115

制造商: NEXPERIA USA INC.
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管

简介: 表面贴装型 N 通道 30 V 7.2A(Ta) 1.7W(Ta),12.5W(Tc) DFN2020MD-6

FET 类型: N 通道 技术: MOSFET(金属氧化物) 漏源电压(Vdss): 30 V 25°C 时电流 - 连续漏极 (Id): 7.2A(Ta) 驱动电压(最大 Rds On,最小 Rds On): 4.5V,10V 不同 Id、Vgs 时导通电阻(最大值): 19.5 毫欧 @ 7A,10V 不同 Id 时 Vgs(th)(最大值): 2V @ 250µA 不同 Vgs 时栅极电荷 (Qg)(最大值): 10.8 nC @ 10 V Vgs(最大值): ±20V 不同 Vds 时输入电容 (Ciss)(最大值): 435 pF @ 10 V FET 功能: - 功率耗散(最大值): 1.7W(Ta),12.5W(Tc) 工作温度: -55°C ~ 150°C(TJ) 等级: - 资质: - 安装类型: 表面贴装型 供应商器件封装: DFN2020MD-6 封装/外壳: 6-UDFN 祼焊盘

PMPB20ENZ

制造商: NEXPERIA USA INC.
分类: 半导体分立器件和附件 / 晶体管 / 普通晶体管 / 场效应晶体管 / 绝缘栅场效应晶体管

简介: 表面贴装型 N 通道 30 V 7.2A(Ta) 1.7W(Ta),12.5W(Tc) DFN2020MD-6

FET 类型: N 通道 技术: MOSFET(金属氧化物) 漏源电压(Vdss): 30 V 25°C 时电流 - 连续漏极 (Id): 7.2A(Ta) 驱动电压(最大 Rds On,最小 Rds On): 4.5V,10V 不同 Id、Vgs 时导通电阻(最大值): 19.5 毫欧 @ 7A,10V 不同 Id 时 Vgs(th)(最大值): 2V @ 250µA 不同 Vgs 时栅极电荷 (Qg)(最大值): 10.8 nC @ 10 V Vgs(最大值): ±20V 不同 Vds 时输入电容 (Ciss)(最大值): 435 pF @ 10 V FET 功能: - 功率耗散(最大值): 1.7W(Ta),12.5W(Tc) 工作温度: -55°C ~ 150°C(TJ) 等级: - 资质: - 安装类型: 表面贴装型 供应商器件封装: DFN2020MD-6 封装/外壳: 6-UDFN 祼焊盘
