WÜRTH ELEKTRONIK

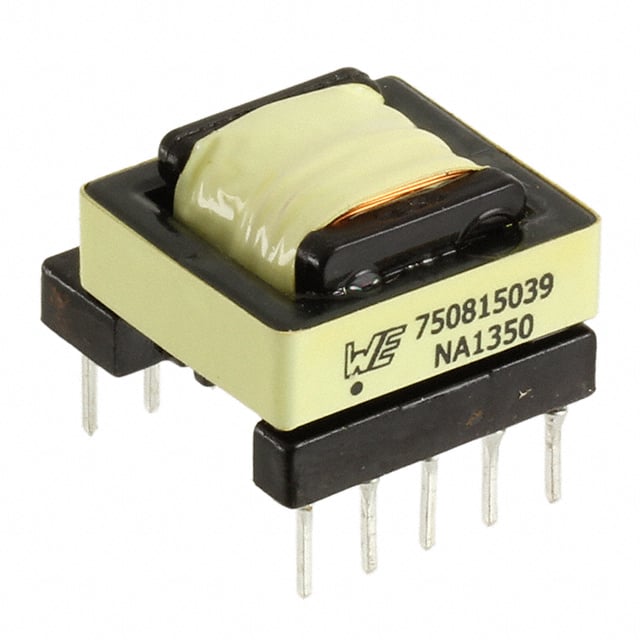

类型: 用于 AC/DC 转换器
应用: 隔离
计划所用芯片组: UCC28600
芯片组制造商: -
电压 - 初级: 184 ~ 265V
电压 - 辅助: 12V @ 350mA
电压 - 隔离: 4000Vrms
不同频率时电感: 6.6mH @ 10kHz
频率: 40 ~ 130kHz
工作温度: -40°C ~ 125°C
安装类型: 通孔
大小 / 尺寸: 0.665 长 x 0.740 宽（16.90mm x 18.80mm）
高度 - 安装（最大值）: 0.529（13.44mm）
封装: 0.665 长 x 0.740 宽（16.90mm x 18.80mm）

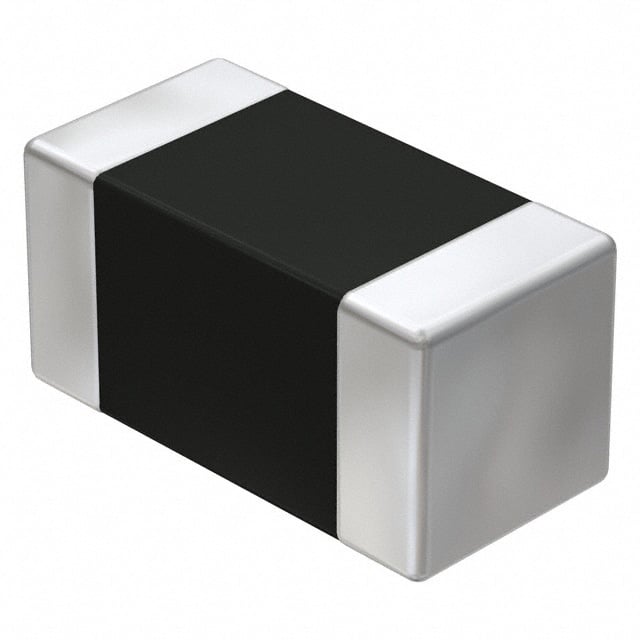

742792662
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 磁性元件 / 磁珠
数据:
简介: 1 kOhms @ 100 MHz 1 信号线 铁氧体磁珠和芯片 0603（1608 公制） 600mA 300 毫欧
滤波器类型: 信号线
线路数: 1
不同频率时阻抗: 1 kOhms @ 100 MHz
额定电流（最大）: 600mA
DC 电阻 (DCR)（最大值）: 300 毫欧
等级: -
工作温度: -55°C ~ 125°C
封装/外壳: 0603（1608 公制）
安装类型: 表面贴装型
高度（最大值）: 0.039（1.00mm）
大小 / 尺寸: 0.063 长 x 0.031 宽（1.60mm x 0.80mm）

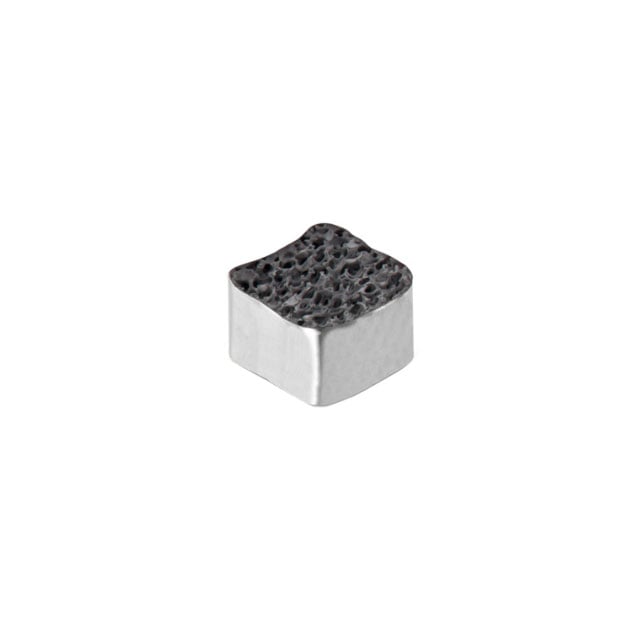

类型: 垫圈
形状: 矩形
宽度: 0.394（10.00mm）
长度: 0.394（10.00mm）
高度: 0.591（15.00mm）
材料: -
镀层: -
镀层 - 厚度: -
连接方法: 焊接
工作温度: -20°C ~ 90°C

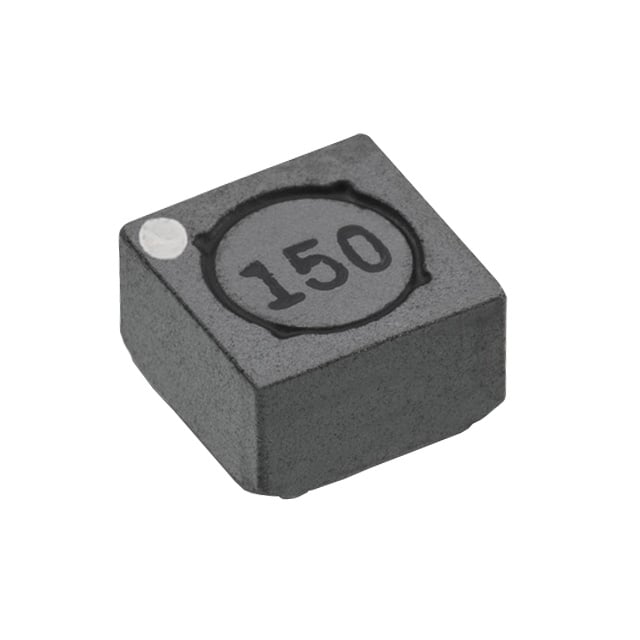

7448841150
制造商: WÜRTH ELEKTRONIK分类:
数据:
简介: 屏蔽 2 线圈电感器阵列 电感 - 串联连接 15 µH 电感 - 并联连接 465 毫欧 直流电阻 (DCR) - 并联 900 mA 非标准
线圈数: 2
电感 - 并联连接: 15 µH
容差: ±20%
额定电流 - 并联: 900 mA
饱和电流 - 并联: 1.4 A
DC 电阻 (DCR) - 并联: 465 毫欧
DC 电阻 (DCR) - 串联: -
屏蔽: 屏蔽
等级: -
工作温度: -40°C ~ 125°C
安装类型: 表面贴装型
封装/外壳: 非标准
大小 / 尺寸: 0.205 长 x 0.205 宽（5.20mm x 5.20mm）
高度: 0.122（3.10mm）

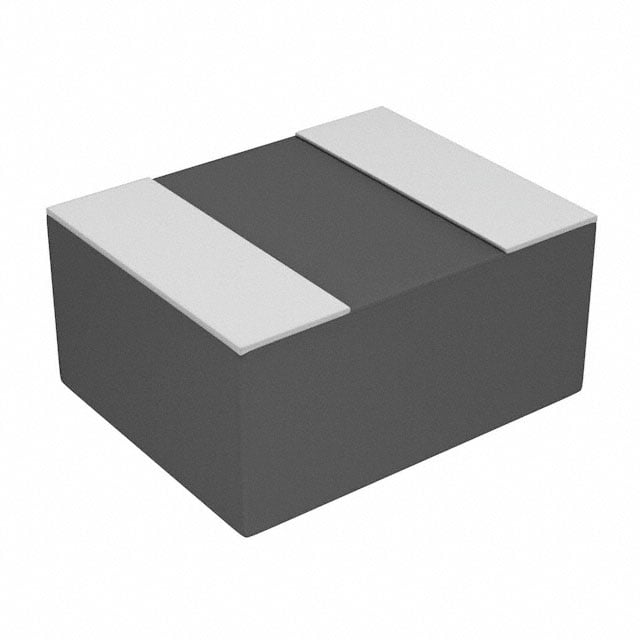

74438324056
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 5.6 µH 屏蔽 模制 电感器 950 mA 最大 465 毫欧 1008（2520 公制）
类型: 模制
材料 - 磁芯: 金属合成物
电感: 5.6 µH
容差: ±20%
额定电流（安培）: 950 mA
电流 - 饱和 （Isat）: 1.75A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 465 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 30MHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 表面贴装型
封装/外壳: 1008（2520 公制）
供应商器件封装: 2512
大小 / 尺寸: 0.098 长 x 0.079 宽（2.50mm x 2.00mm）
高度 - 安装（最大值）: 0.047（1.20mm）
78438324056
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 5.6 µH 屏蔽 模制 电感器 950 mA 最大 465 毫欧 1008（2520 公制）
类型: 模制
材料 - 磁芯: 铁合金
电感: 5.6 µH
容差: ±20%
额定电流（安培）: 950 mA
电流 - 饱和 （Isat）: 1.75A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 465 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 30MHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 1008（2520 公制）
供应商器件封装: 1008
大小 / 尺寸: 0.098 长 x 0.079 宽（2.50mm x 2.00mm）
高度 - 安装（最大值）: 0.047（1.20mm）

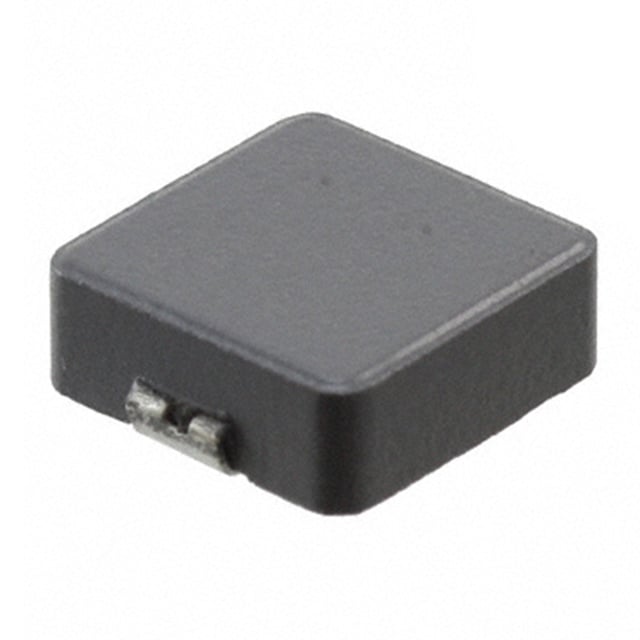

74437368047
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 4.7 µH 屏蔽 模制 电感器 7 A 最大 15.5 毫欧 2-SMD
类型: 模制
材料 - 磁芯: 铁粉
电感: 4.7 µH
容差: ±20%
额定电流（安培）: 7 A
电流 - 饱和 （Isat）: 26A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 15.5 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 16MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 2-SMD
供应商器件封装: -
大小 / 尺寸: 0.433 长 x 0.394 宽（11.00mm x 10.00mm）
高度 - 安装（最大值）: 0.157（4.00mm）
74437368100
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 10 µH 屏蔽 模制 电感器 5.2 A 最大 30 毫欧 2-SMD
类型: 模制
材料 - 磁芯: 铁粉
电感: 10 µH
容差: ±20%
额定电流（安培）: 5.2 A
电流 - 饱和 （Isat）: 16.8A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 30 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 12MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 2-SMD
供应商器件封装: -
大小 / 尺寸: 0.433 长 x 0.394 宽（11.00mm x 10.00mm）
高度 - 安装（最大值）: 0.157（4.00mm）

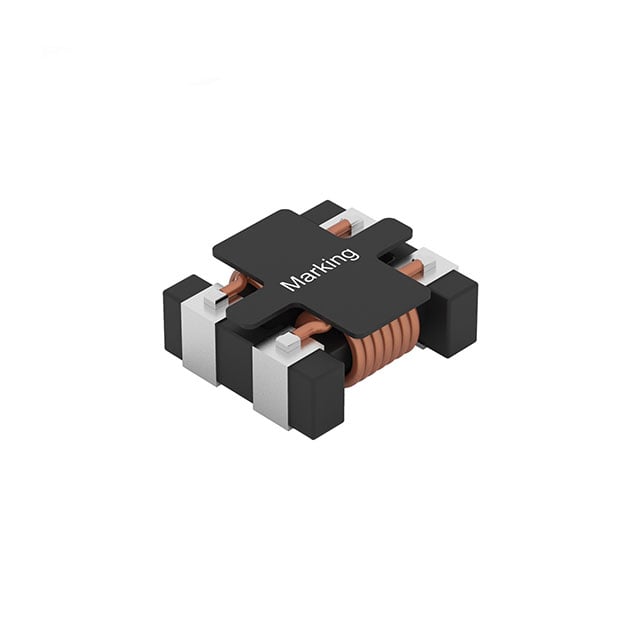

744237152
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 扼流圈
数据:
简介: 17 µH @ 100 kHz 2 线路共模扼流圈 表面贴装型 1.5 kOhms @ 100 MHz 4.5A DCR 21 毫欧
滤波器类型: 电源，信号线路
线路数: 2
不同频率时阻抗: 1.5 kOhms @ 100 MHz
不同频率时电感: 17 µH @ 100 kHz
额定电流（最大）: 4.5A
DC 电阻 (DCR)（最大值）: 21 毫欧
额定电压 - DC: 80V
额定电压 - AC: 1000V（1kV）
工作温度: -40°C ~ 125°C
等级: AEC-Q200
认证机构: -
特性: -
安装类型: 表面贴装型
大小 / 尺寸: 0.472 长 x 0.433 宽（12.00mm x 11.00mm）
高度（最大值）: 0.236（6.00mm）
封装/外壳: 水平式，4 PC 板

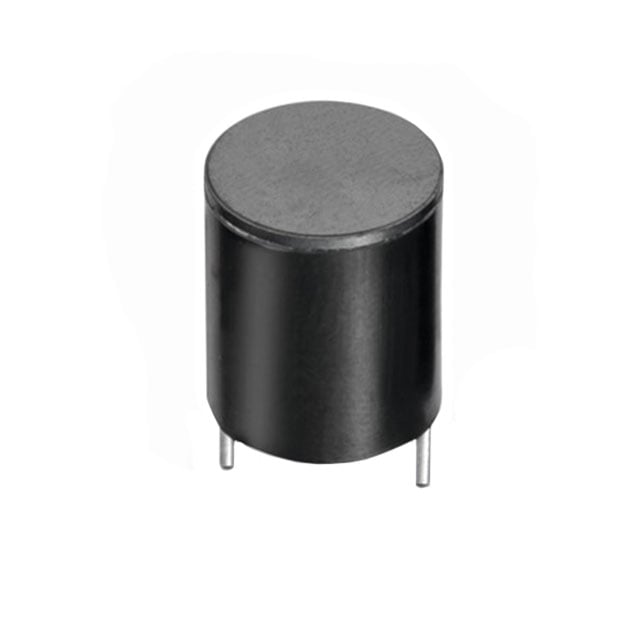

744750230030
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 3 µH 屏蔽 鼓芯，绕线式 电感器 7.6 A 最大 8.5 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 3 µH
容差: ±20%
额定电流（安培）: 7.6 A
电流 - 饱和 （Isat）: 11.7A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 8.5 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: 8010
大小 / 尺寸: 0.346 直径（8.80mm）
高度 - 安装（最大值）: 0.433（11.00mm）
