WÜRTH ELEKTRONIK

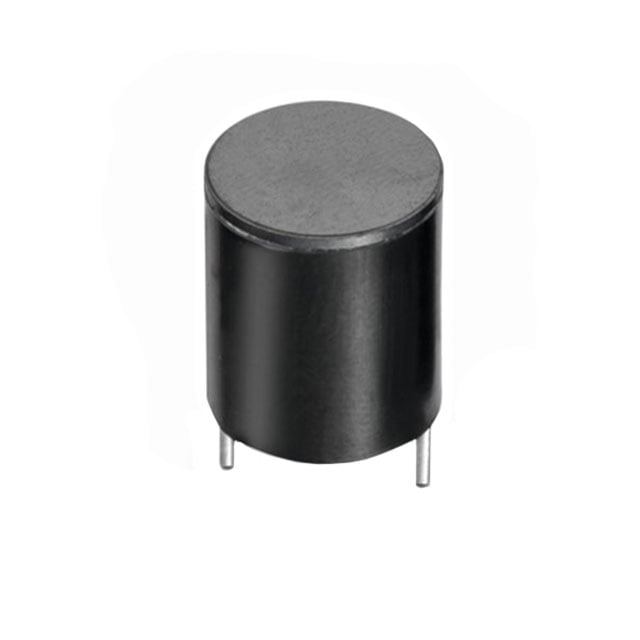

744750230150
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 15 µH 屏蔽 鼓芯，绕线式 电感器 3.7 A 最大 35 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 15 µH
容差: ±20%
额定电流（安培）: 3.7 A
电流 - 饱和 （Isat）: 5.7A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 35 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: 8010
大小 / 尺寸: 0.346 直径（8.80mm）
高度 - 安装（最大值）: 0.433（11.00mm）
744750230047
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 4.7 µH 屏蔽 鼓芯，绕线式 电感器 6.5 A 最大 12.5 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 4.7 µH
容差: ±20%
额定电流（安培）: 6.5 A
电流 - 饱和 （Isat）: 9.6A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 12.5 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: 8010
大小 / 尺寸: 0.346 直径（8.80mm）
高度 - 安装（最大值）: 0.433（11.00mm）

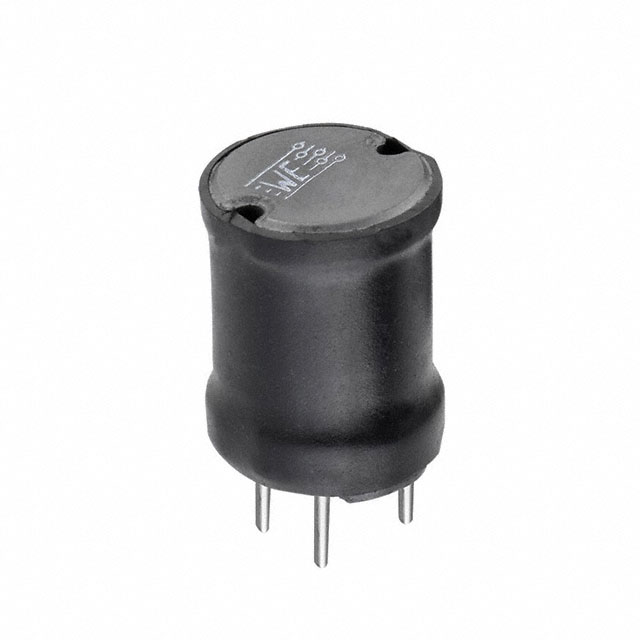

7447231102
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 1 mH 无屏蔽 绕线 电感器 800 mA 最大 860 毫欧 径向，垂直圆柱，4 引线
类型: 绕线
材料 - 磁芯: -
电感: 1 mH
容差: ±5%
额定电流（安培）: 800 mA
电流 - 饱和 （Isat）: 1A
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 860 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 1.1MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 10 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱，4 引线
供应商器件封装: -
大小 / 尺寸: 0.433 直径（11.00mm）
高度 - 安装（最大值）: 0.748（19.00mm）
744750230068
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 6.8 µH 屏蔽 鼓芯，绕线式 电感器 5.7 A 最大 16 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 6.8 µH
容差: ±20%
额定电流（安培）: 5.7 A
电流 - 饱和 （Isat）: 8.1A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 16 毫欧
不同频率时 Q 值: -
频率 - 自谐振: -
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: 8010
大小 / 尺寸: 0.346 直径（8.80mm）
高度 - 安装（最大值）: 0.433（11.00mm）

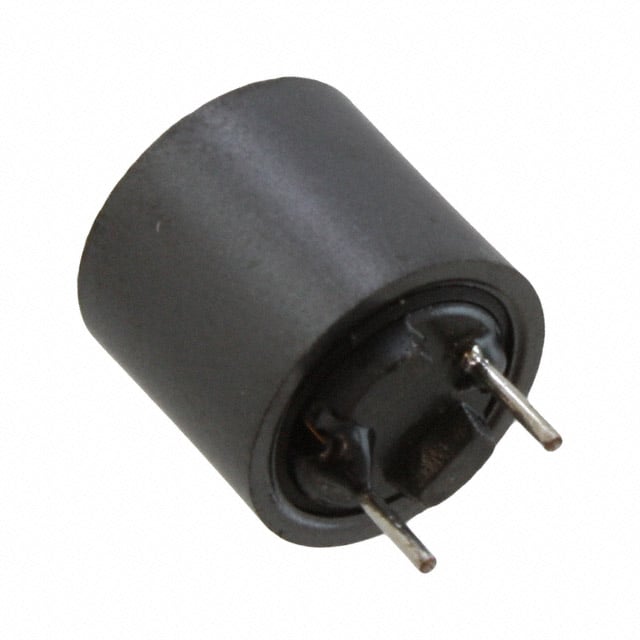

7447471100
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 10 µH 屏蔽 鼓芯，绕线式 电感器 5.1 A 最大 22 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 10 µH
容差: ±20%
额定电流（安培）: 5.1 A
电流 - 饱和 （Isat）: 4.2A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 22 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 40MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 1 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: -
大小 / 尺寸: 0.433 直径（11.00mm）
高度 - 安装（最大值）: 0.453（11.50mm）
7447471470
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 47 µH 屏蔽 鼓芯，绕线式 电感器 3 A 最大 88 毫欧 径向，垂直圆柱
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 47 µH
容差: ±20%
额定电流（安培）: 3 A
电流 - 饱和 （Isat）: 2.5A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 88 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 9MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 1 kHz
安装类型: 通孔
封装/外壳: 径向，垂直圆柱
供应商器件封装: -
大小 / 尺寸: 0.433 直径（11.00mm）
高度 - 安装（最大值）: 0.453（11.50mm）

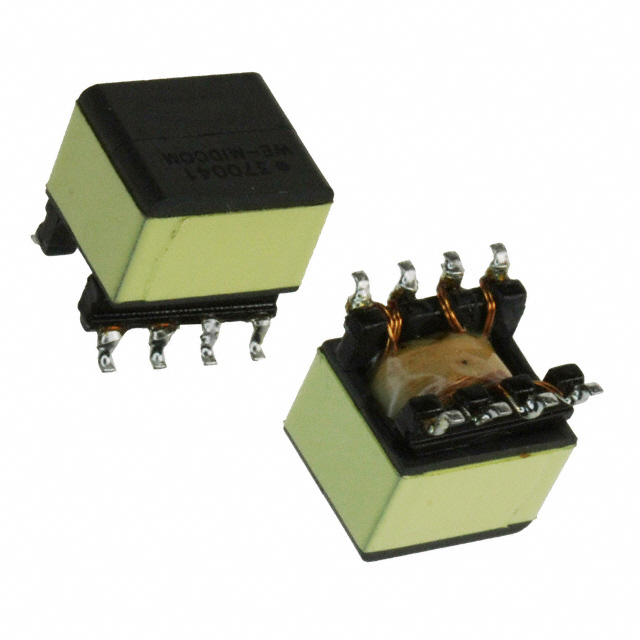

750370047
制造商: WÜRTH ELEKTRONIK分类:
数据:
简介: 回扫转换器 用于 用于 DC/DC 转换器 SMPS 变压器 1500Vrms 隔离 250 ~ 500kHz 表面贴装型
类型: 用于 DC/DC 转换器
应用: 回扫转换器
计划所用芯片组: LT3573，LT3574，LT3575，LT3748
芯片组制造商: Linear Technology
电压 - 初级: 10 ~ 30V
电压 - 辅助: 5V @ 20mA
电压 - 隔离: 1500Vrms
不同频率时电感: 30µH @ 10kHz
频率: 250 ~ 500kHz
工作温度: -40°C ~ 125°C
安装类型: 表面贴装型
大小 / 尺寸: -
高度 - 安装（最大值）: 0.365（9.27mm）
封装: 0.425 长 x 0.525 宽（10.80mm x 13.35mm）

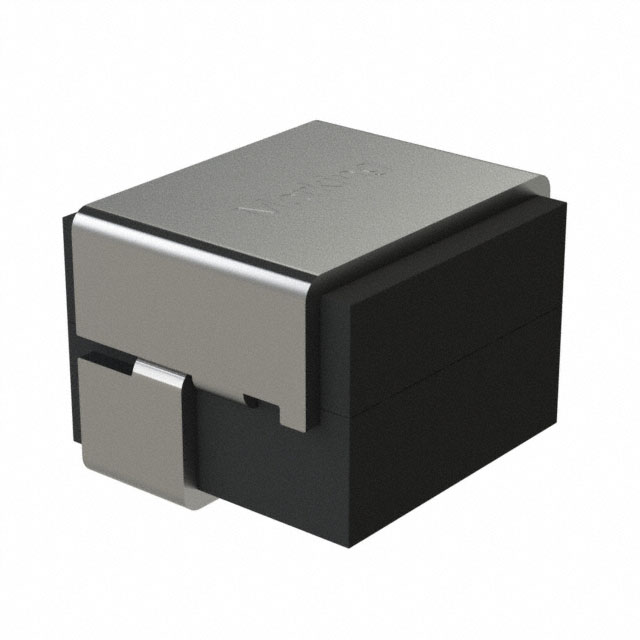

7443091150
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 1.5 µH 屏蔽 鼓芯，绕线式 电感器 34 A 0.42 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 锰锌铁氧体（MnZn）
电感: 1.5 µH
容差: ±20%
额定电流（安培）: 34 A
电流 - 饱和 （Isat）: 27.1A
屏蔽: 屏蔽
DC 电阻 (DCR): 0.42 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 15MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: 1411
大小 / 尺寸: 0.571 长 x 0.531 宽（14.50mm x 13.50mm）
高度 - 安装（最大值）: 0.421（10.70mm）
7443091100
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 1 µH 屏蔽 鼓芯，绕线式 电感器 34 A 0.42 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 锰锌铁氧体（MnZn）
电感: 1 µH
容差: ±20%
额定电流（安培）: 34 A
电流 - 饱和 （Isat）: 43.5A
屏蔽: 屏蔽
DC 电阻 (DCR): 0.42 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 18MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: 1411
大小 / 尺寸: 0.571 长 x 0.531 宽（14.50mm x 13.50mm）
高度 - 安装（最大值）: 0.421（10.70mm）
7443091080
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 800 nH 屏蔽 鼓芯，绕线式 电感器 34 A 0.42 毫欧 非标准
类型: 鼓芯，绕线式
材料 - 磁芯: 锰锌铁氧体（MnZn）
电感: 800 nH
容差: ±20%
额定电流（安培）: 34 A
电流 - 饱和 （Isat）: 58.5A
屏蔽: 屏蔽
DC 电阻 (DCR): 0.42 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 21MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
特性: -
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: 1411
大小 / 尺寸: 0.571 长 x 0.531 宽（14.50mm x 13.50mm）
高度 - 安装（最大值）: 0.421（10.70mm）
