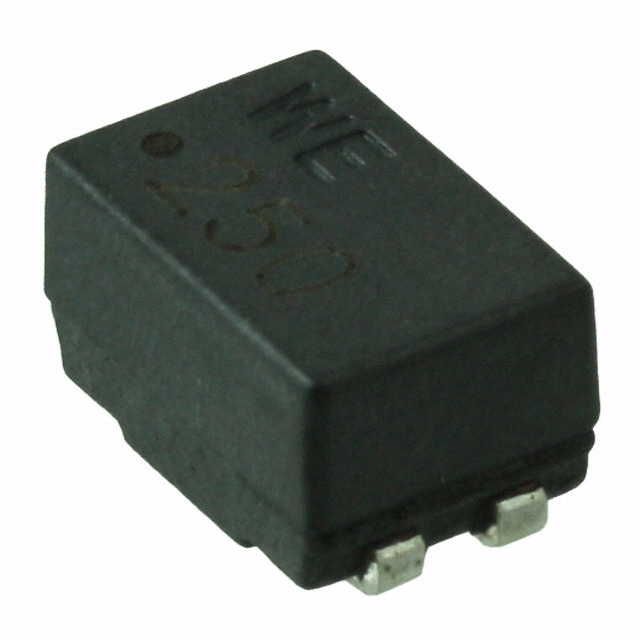

WÜRTH ELEKTRONIK
744229
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 扼流圈
数据:
简介: 6.5 mH @ 10 kHz 2 线路共模扼流圈 表面贴装型 18.4 kOhms @ 700 kHz 400mA DCR 950 毫欧
滤波器类型: 电源，信号线路
线路数: 2
不同频率时阻抗: 18.4 kOhms @ 700 kHz
不同频率时电感: 6.5 mH @ 10 kHz
额定电流（最大）: 400mA
DC 电阻 (DCR)（最大值）: 950 毫欧
额定电压 - DC: 80V
额定电压 - AC: -
工作温度: -40°C ~ 125°C
等级: -
认证机构: -
特性: -
安装类型: 表面贴装型
大小 / 尺寸: 0.362 长 x 0.236 宽（9.20mm x 6.00mm）
高度（最大值）: 0.209（5.30mm）
封装/外壳: 水平式，4 PC 板

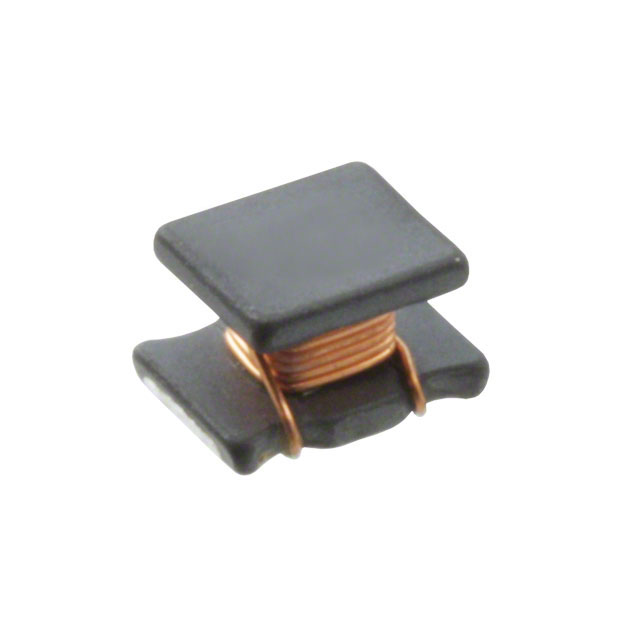

744045100
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 10 µH 无屏蔽 鼓芯，绕线式 电感器 950 mA 最大 300 毫欧 1812（4532 公制）
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 10 µH
容差: ±20%
额定电流（安培）: 950 mA
电流 - 饱和 （Isat）: 1.5A
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 300 毫欧
不同频率时 Q 值: 48 @ 1MHz
频率 - 自谐振: 30MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 1 MHz
安装类型: 表面贴装型
封装/外壳: 1812（4532 公制）
供应商器件封装: 1812
大小 / 尺寸: 0.177 长 x 0.126 宽（4.50mm x 3.20mm）
高度 - 安装（最大值）: 0.114（2.90mm）

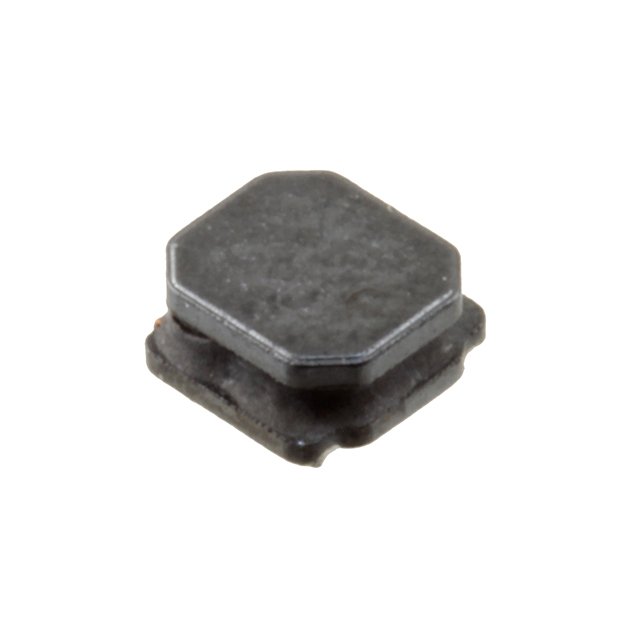

74404052470
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 47 µH 半屏蔽 绕线 电感器 800 mA 521 毫欧 非标准
类型: 绕线
材料 - 磁芯: -
电感: 47 µH
容差: ±20%
额定电流（安培）: 800 mA
电流 - 饱和 （Isat）: 950mA
屏蔽: 半屏蔽
DC 电阻 (DCR): 521 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 13MHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: 5020
大小 / 尺寸: 0.197 长 x 0.197 宽（5.00mm x 5.00mm）
高度 - 安装（最大值）: 0.079（2.00mm）

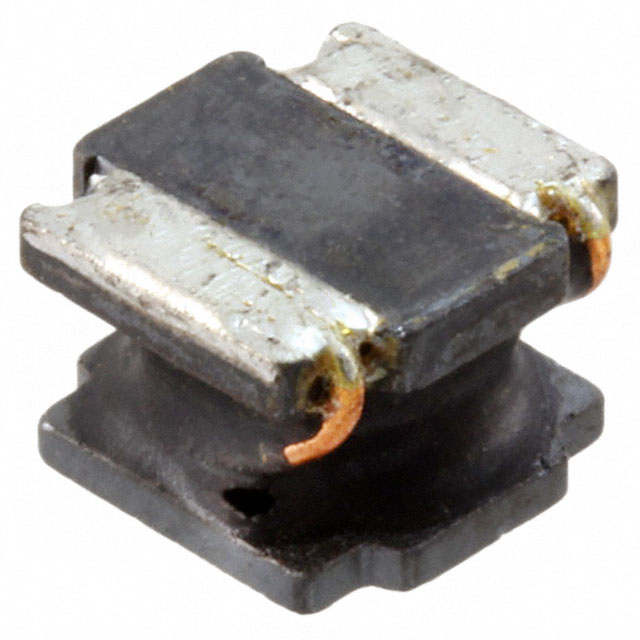

74404064151
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 150 µH 半屏蔽 绕线 电感器 0.84 A 570 毫欧 非标准
类型: 绕线
材料 - 磁芯: -
电感: 150 µH
容差: ±20%
额定电流（安培）: 0.84 A
电流 - 饱和 （Isat）: 950mA
屏蔽: 半屏蔽
DC 电阻 (DCR): 570 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 5.4MHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: 6045
大小 / 尺寸: 0.236 长 x 0.236 宽（6.00mm x 6.00mm）
高度 - 安装（最大值）: 0.177（4.50mm）

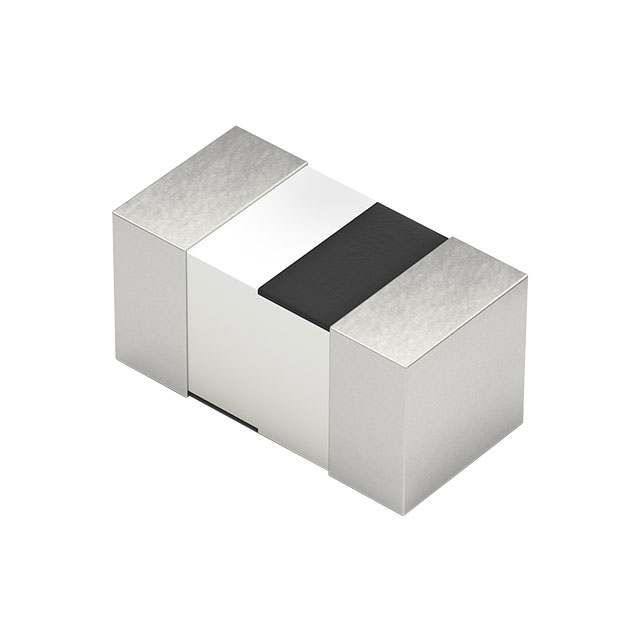

7447860182
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 82 nH 无屏蔽 多层 电感器 300 mA 最大 950 毫欧 0603（1608 公制）
类型: 多层
材料 - 磁芯: 陶瓷
电感: 82 nH
容差: ±5%
额定电流（安培）: 300 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 950 毫欧
不同频率时 Q 值: 12 @ 100MHz
频率 - 自谐振: 600MHz
等级: -
工作温度: -55°C ~ 125°C
电感频率 - 测试: 100 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 0603（1608 公制）
供应商器件封装: 0603
大小 / 尺寸: 0.063 长 x 0.031 宽（1.60mm x 0.80mm）
高度 - 安装（最大值）: 0.037（0.95mm）

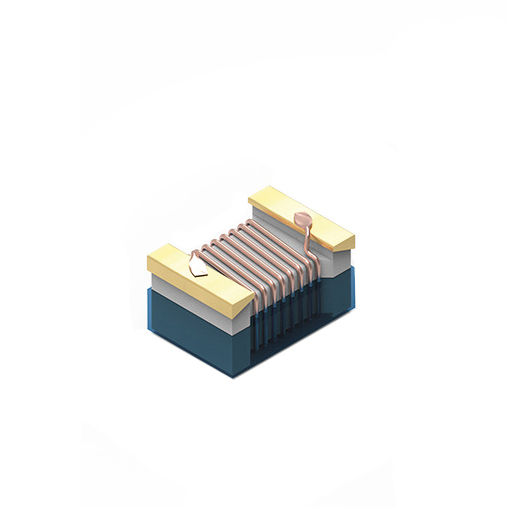

744760215A
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 150 nH 无屏蔽 绕线 电感器 400 mA 最大 560 毫欧 0805（2012 公制）
类型: 绕线
材料 - 磁芯: 陶瓷
电感: 150 nH
容差: ±5%
额定电流（安培）: 400 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 560 毫欧
不同频率时 Q 值: 50 @ 250MHz
频率 - 自谐振: 950MHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 MHz
特性: -
安装类型: 表面贴装型
封装/外壳: 0805（2012 公制）
供应商器件封装: 805
大小 / 尺寸: 0.079 长 x 0.049 宽（2.00mm x 1.25mm）
高度 - 安装（最大值）: 0.055（1.40mm）

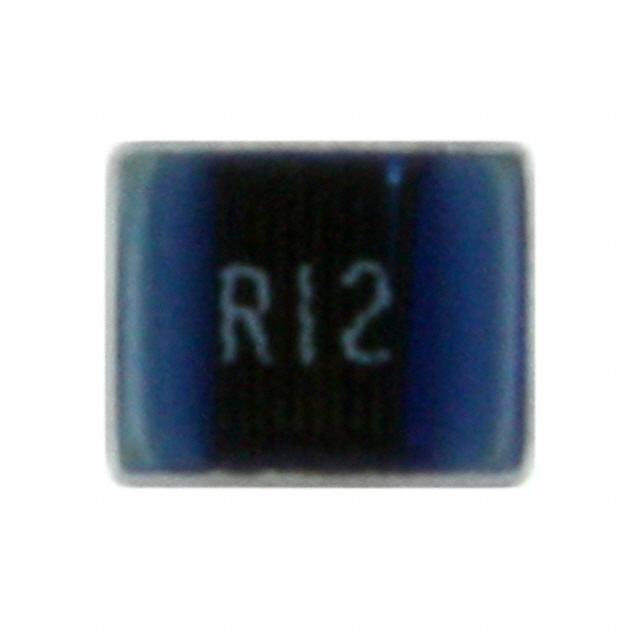

744762212A
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 120 nH 无屏蔽 鼓芯，绕线式 电感器 800 mA 最大 200 毫欧 1008（2520 公制）
类型: 鼓芯，绕线式
材料 - 磁芯: 陶瓷
电感: 120 nH
容差: ±5%
额定电流（安培）: 800 mA
电流 - 饱和 （Isat）: -
屏蔽: 无屏蔽
DC 电阻 (DCR): 最大 200 毫欧
不同频率时 Q 值: 45 @ 100MHz
频率 - 自谐振: 950MHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 25 MHz
安装类型: 表面贴装型
封装/外壳: 1008（2520 公制）
供应商器件封装: 1008（2520 公制）
大小 / 尺寸: 0.102 长 x 0.083 宽（2.60mm x 2.10mm）
高度 - 安装（最大值）: 0.075（1.90mm）
74404052330
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 33 µH 半屏蔽 绕线 电感器 950 mA 387 毫欧 非标准
类型: 绕线
材料 - 磁芯: -
电感: 33 µH
容差: ±20%
额定电流（安培）: 950 mA
电流 - 饱和 （Isat）: 1.1A
屏蔽: 半屏蔽
DC 电阻 (DCR): 387 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 15MHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: 5020
大小 / 尺寸: 0.197 长 x 0.197 宽（5.00mm x 5.00mm）
高度 - 安装（最大值）: 0.079（2.00mm）
744052150
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 15 µH 屏蔽 鼓芯，绕线式 电感器 950 mA 最大 190 毫欧 2323（5858 公制）
类型: 鼓芯，绕线式
材料 - 磁芯: 铁氧体
电感: 15 µH
容差: ±30%
额定电流（安培）: 950 mA
电流 - 饱和 （Isat）: 1.1A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 190 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 30MHz
等级: -
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 表面贴装型
封装/外壳: 2323（5858 公制）
供应商器件封装: -
大小 / 尺寸: 0.228 长 x 0.228 宽（5.80mm x 5.80mm）
高度 - 安装（最大值）: 0.079（2.00mm）

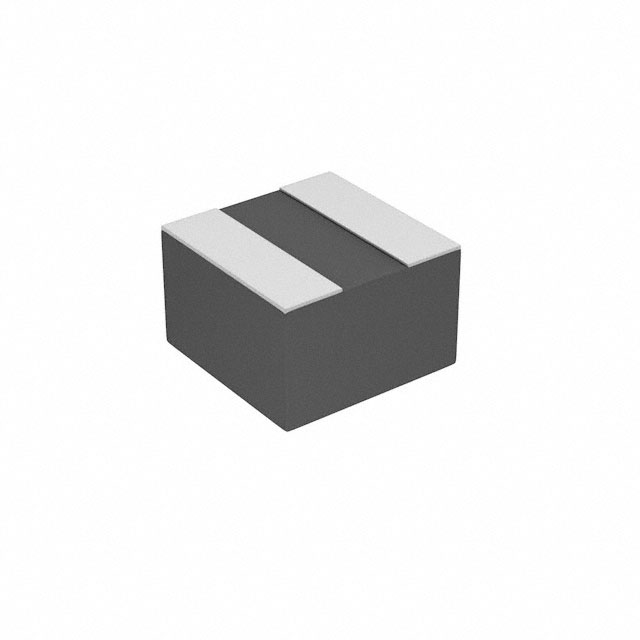

74438313015
制造商: WÜRTH ELEKTRONIK分类: 线圈、变压器和磁性元件 / 电感器 / 固定电感器
数据:
简介: 1.5 µH 屏蔽 模制 电感器 950 mA 最大 237 毫欧 非标准
类型: 模制
材料 - 磁芯: 金属合成物
电感: 1.5 µH
容差: ±30%
额定电流（安培）: 950 mA
电流 - 饱和 （Isat）: 2.7A
屏蔽: 屏蔽
DC 电阻 (DCR): 最大 237 毫欧
不同频率时 Q 值: -
频率 - 自谐振: 90MHz
等级: AEC-Q200
工作温度: -40°C ~ 125°C
电感频率 - 测试: 100 kHz
安装类型: 表面贴装型
封装/外壳: 非标准
供应商器件封装: 1610
大小 / 尺寸: 0.063 长 x 0.063 宽（1.60mm x 1.60mm）
高度 - 安装（最大值）: 0.039（1.00mm）
