MILL-MAX MANUFACTURING CORP.

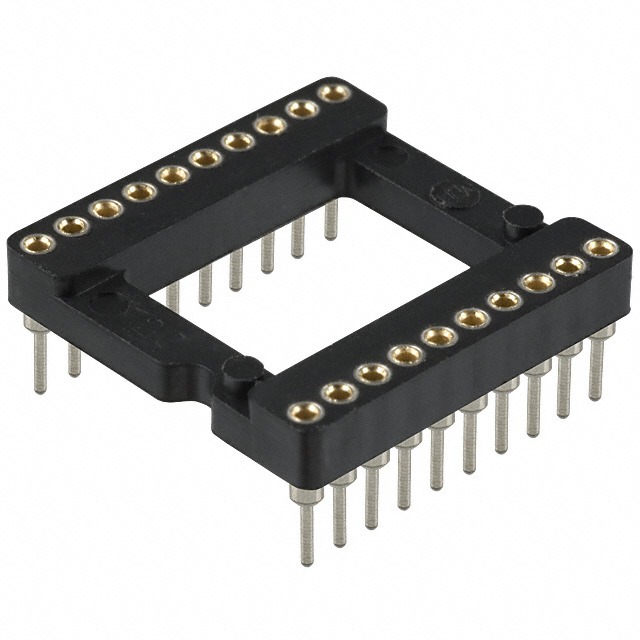

117-93-620-41-005000
制造商: MILL-MAX MANUFACTURING CORP.分类: 微电路 / 集成电路附件
数据:
简介: 20（2 x 10） 位置 DIP，0.6（15.24mm）行距 插口 镀金 通孔
类型: DIP，0.6（15.24mm）行距
针位或引脚数（栅格）: 20（2 x 10）
间距 - 配接: 0.070（1.78mm）
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头材料 - 配接: 铜铍
安装类型: 通孔
特性: 开放框架
端接: 焊接
间距 - 柱: 0.070（1.78mm）
触头表面处理 - 柱: 锡 - 铅
触头表面处理厚度 - 柱: 200.0µin（5.08µm）
触头材料 - 柱: 铜合金
外壳材料: 聚对苯二甲酸二甲基环己酯（PCT），聚酯
工作温度: -55°C ~ 125°C

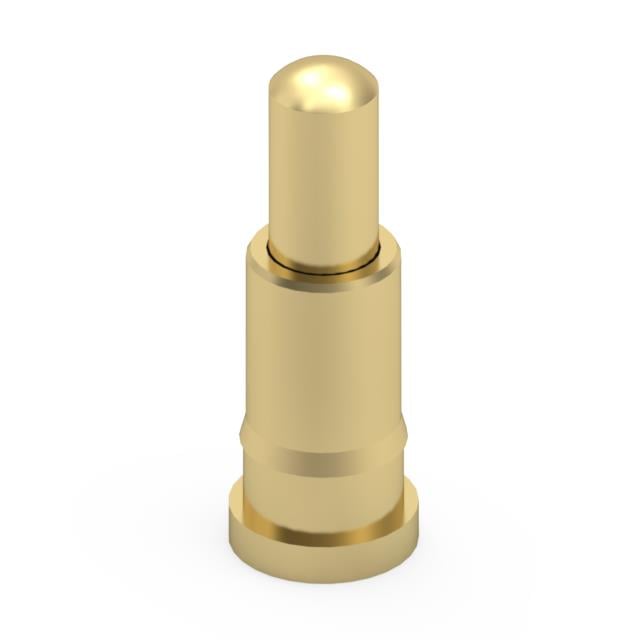

触头类型: 套管和柱塞（弹簧针）
安装类型: 表面贴装型
最大工作高度: 0.206（5.23mm）
建议工作高度: 0.166（4.21mm）
最小工作高度: 0.126（3.20mm）
焊盘布局尺寸: 圆形 - 0.072（1.83mm）
操作力 - 初始: 15gf
操作力 - 中间压缩: 100gf
柱塞尺寸: 0.042（1.07mm）直径
特性: -
配接次数: 1000000
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 20.0µin（0.51µm）
额定电流（安培）: 2A

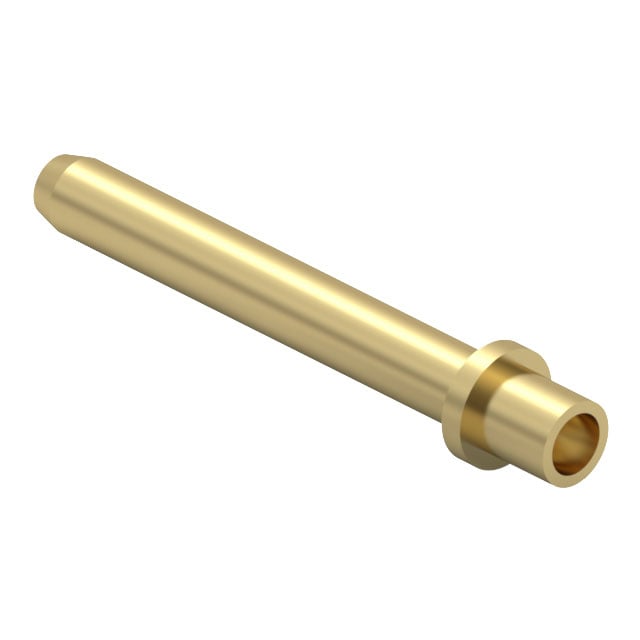

4395-0-00-15-00-00-08-0
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: PC 引脚 端子连接 通孔 镀金 0.079（2.01mm）直径
端子类型: PC 引脚
端子样式: 单端
引脚尺寸 - 法兰上方: 0.079（2.01mm）直径
引脚尺寸 - 法兰下方: 0.089（2.26mm）直径
长度 - 法兰上方: 0.580（14.73mm）
长度 - 法兰下方: 0.094（2.39mm）
长度 - 总体: 0.699（17.76mm）
法兰直径: 0.124（3.15mm）
安装孔直径: 0.093（2.36mm）
安装类型: 通孔
端接: 陷形
绝缘: 非绝缘
板厚度: 0.062（1.58mm）
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）

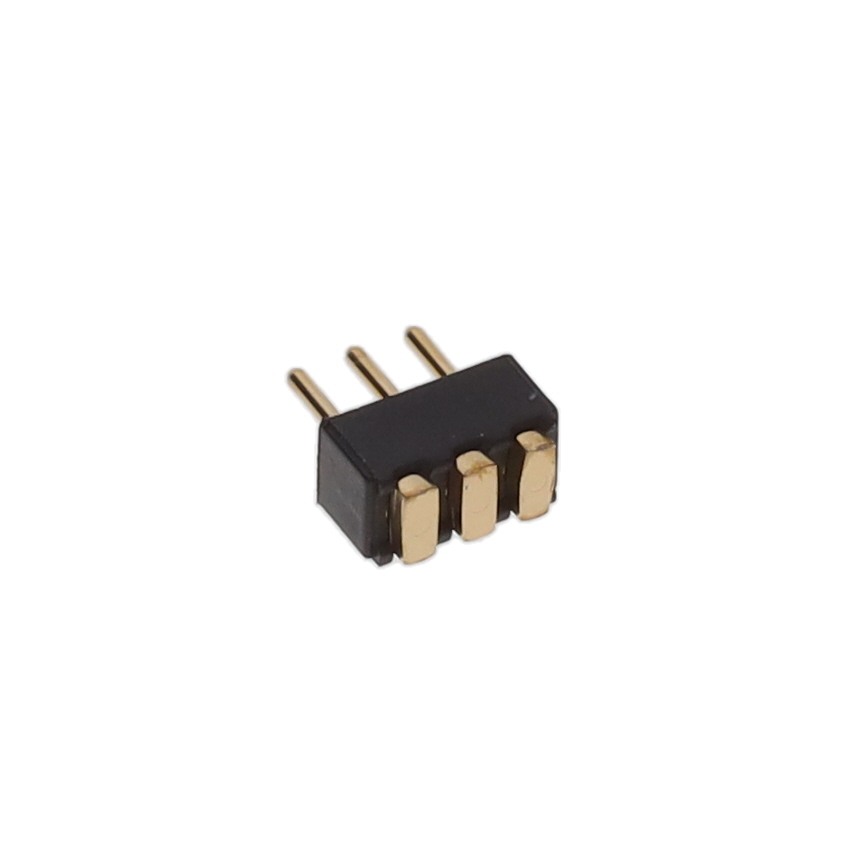

399-10-003-00-310000
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 针座连接器 表面贴装型 3 位置 0.050（1.27mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: -
绝缘高度: 0.087（2.20mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
触头材料: 铜铍
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），聚酯，玻璃纤维增强型
更多
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: 100V，150VDC
862-40-003-00-180000
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 针座连接器 通孔 3 位置 0.070（1.78mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.070（1.78mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.142（3.61mm）
接触长度 - 柱: 0.117（2.97mm）
总体接触长度: 0.399（10.13mm）
绝缘高度: 0.110（2.79mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 200.0µin（5.08µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT）
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
862-10-003-00-180000
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 针座连接器 通孔 3 位置 0.070（1.78mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.070（1.78mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.142（3.61mm）
接触长度 - 柱: 0.117（2.97mm）
总体接触长度: 0.399（10.13mm）
绝缘高度: 0.110（2.79mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT）
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

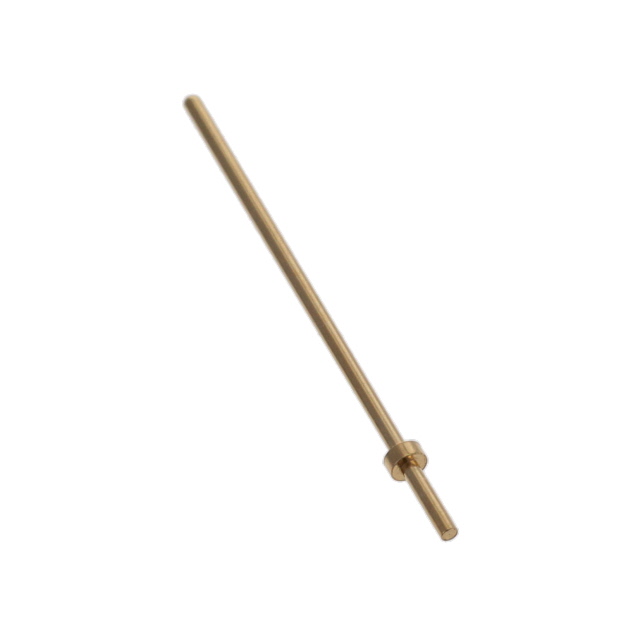

3128-4-00-15-00-00-08-0
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: PC 引脚 端子连接 通孔 镀金 0.020（0.51mm）直径
端子类型: PC 引脚
端子样式: 单端
引脚尺寸 - 法兰上方: 0.020（0.51mm）直径
引脚尺寸 - 法兰下方: 0.020（0.51mm）直径
长度 - 法兰上方: 0.550（13.97mm）
长度 - 法兰下方: 0.100（2.54mm）
长度 - 总体: 0.670（17.02mm）
法兰直径: 0.046（1.17mm）
安装孔直径: 0.024（0.61mm）
安装类型: 通孔
端接: 焊接
绝缘: 非绝缘
板厚度: -
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 接触垫
安装类型: 表面贴装型
最大工作高度: -
建议工作高度: -
最小工作高度: -
焊盘布局尺寸: 圆形 - 0.118（2.99mm）直径，0.065（1.65mm）高
操作力 - 初始: -
操作力 - 中间压缩: -
柱塞尺寸: -
特性: -
配接次数: -
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
额定电流（安培）: -
3138-4-00-15-00-00-08-0
制造商: MILL-MAX MANUFACTURING CORP.分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: PC 引脚 端子连接 通孔 镀金 0.050（1.27mm）直径
端子类型: PC 引脚
端子样式: 单端
引脚尺寸 - 法兰上方: 0.050（1.27mm）直径
引脚尺寸 - 法兰下方: -
长度 - 法兰上方: 0.282（7.16mm）
长度 - 法兰下方: 0.156（3.96mm）
长度 - 总体: 0.469（11.90mm）
法兰直径: 0.094（2.39mm）
安装孔直径: 0.064（1.63mm）
安装类型: 通孔
端接: 陷形
绝缘: 非绝缘
板厚度: 0.125（3.18mm）
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
