HIROSE ELECTRIC CO LTD
FX2C-68P-1.27DSA(71)
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 矩形连接器
简介: 68 位置 插头 连接器 板至板 通孔 焊接
连接器样式: 中央带触点
连接器类型: 插头
针位数: 68
排数: 2
安装类型: 通孔
端接: 焊接
法兰特征: -
类型: 板至板
特性: -
触头表面处理: 镀金
触头表面处理厚度: 7.87µin（0.200µm）
连接器样式: 外罩触点
连接器类型: 插座
针位数: 100
排数: 2
安装类型: 表面贴装型
端接: 焊接
法兰特征: -
类型: -
特性: -
触头表面处理: 镀金
触头表面处理厚度: 7.87µin（0.200µm）

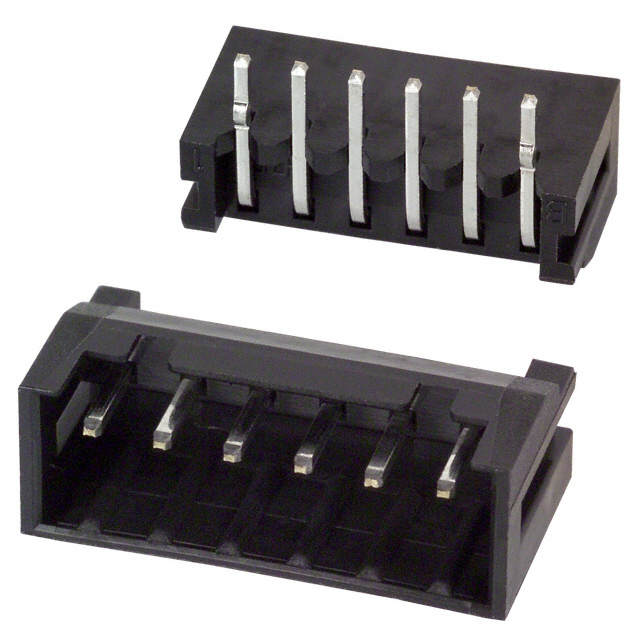

DF3A-6P-2DS
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 针座连接器 通孔，直角 6 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 压接，焊接
紧固类型: 推挽式
接触长度 - 配接: 0.122（3.10mm）
接触长度 - 柱: 0.114（2.90mm）
总体接触长度: -
绝缘高度: 0.197（5.00mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -

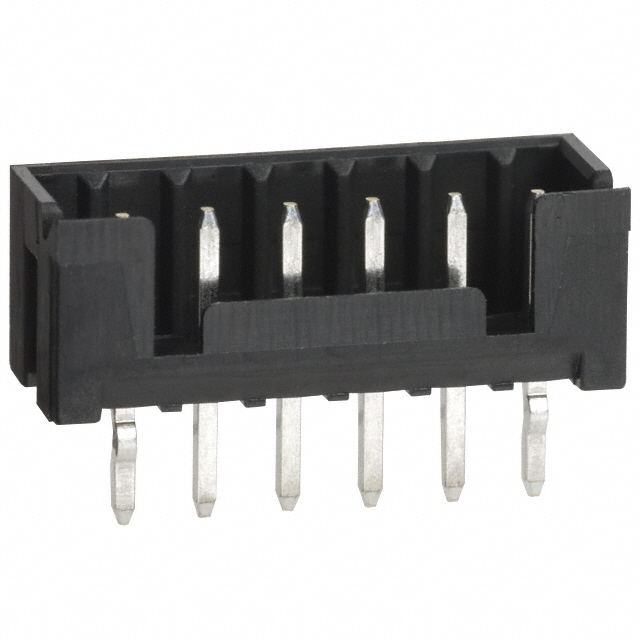

DF3A-6P-2DSA
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 针座连接器 通孔 6 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 压接，焊接
紧固类型: 推挽式
接触长度 - 配接: 0.122（3.10mm）
接触长度 - 柱: 0.114（2.90mm）
总体接触长度: 0.299（7.60mm）
绝缘高度: 0.197（5.00mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -

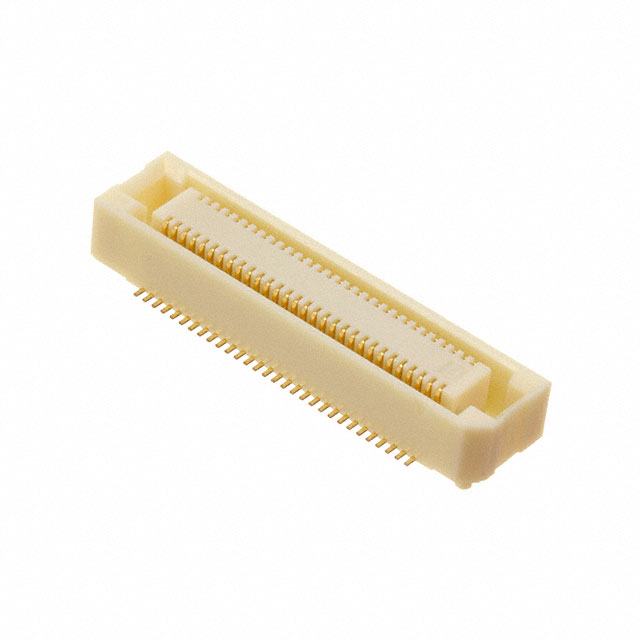

FX8C-60S-SV(68)
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
简介: 60 位置 连接器 插座，中央带触点 表面贴装型 镀金
连接器类型: 插座，中央带触点
针位数: 60
间距: 0.024（0.60mm）
排数: 2
安装类型: 表面贴装型
特性: 板导轨
触头表面处理: 镀金
触头表面处理厚度: -
接合堆叠高度: 5mm，6mm，7mm，9mm，11mm
板上高度: 0.155（3.95mm）

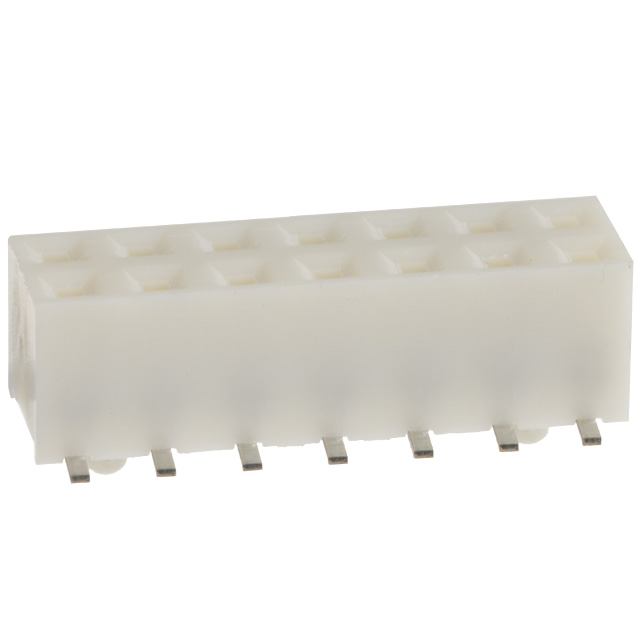

A3A-14DA-2SV(71)
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
简介: 14 位置 插座 连接器 0.079（2.00mm） 表面贴装型 镀金
连接器类型: 插座
触头类型: 母形插口
样式: 板至板或电缆
针位数: 14
加载的针位数: 所有
间距 - 配接: 0.079（2.00mm）
排数: 2
排距 - 配接: 0.079（2.00mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 8.00µin（0.203µm）
绝缘颜色: 棕色
绝缘高度: 0.165（4.20mm）
接触长度 - 柱: -
工作温度: -55°C ~ 85°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: 5.1mm，6mm
更多
侵入防护: -
特性: 板导轨
额定电流（安培）: 1A
额定电压: 200VAC

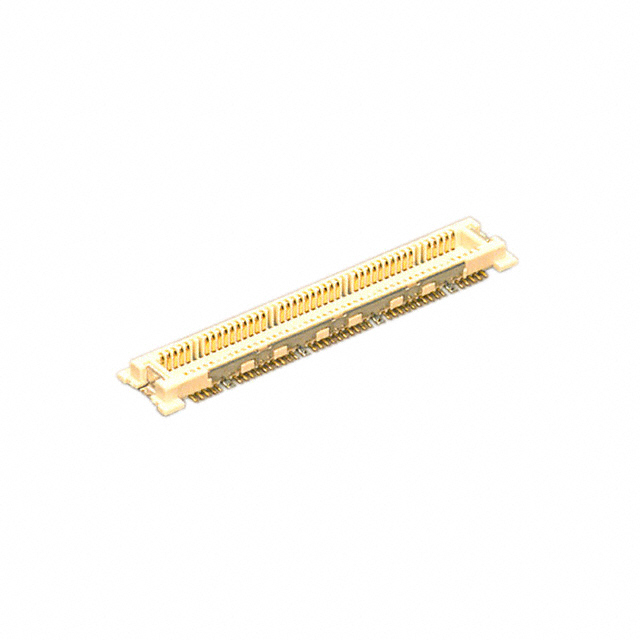

FX11LA-80P8-SV(71)
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
简介: 80 位置 连接器 接头，外罩触点 表面贴装型 镀金
连接器类型: 接头，外罩触点
针位数: 80
间距: 0.020（0.50mm）
排数: 2
安装类型: 表面贴装型
特性: 板导轨，接地板，固定焊尾
触头表面处理: 镀金
触头表面处理厚度: 4.00µin（0.100µm）
接合堆叠高度: 2mm
板上高度: 0.075（1.90mm）

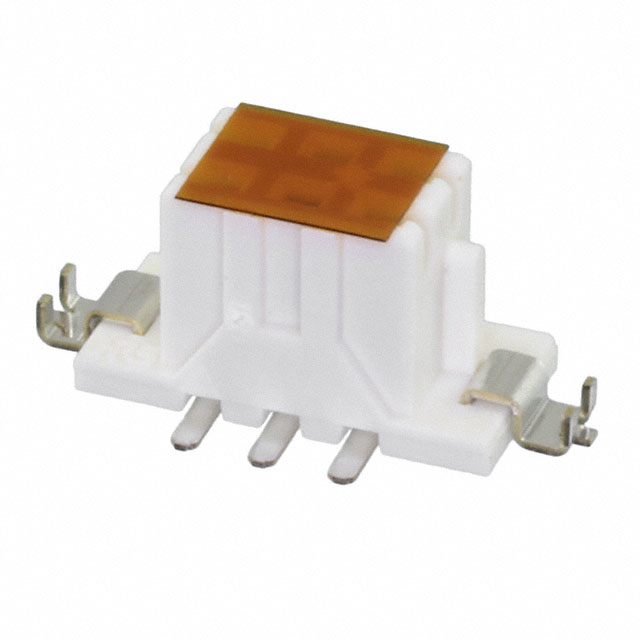

DF11CZ-6DS-2V(22)
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 6 位置 插座 连接器 0.079（2.00mm） 表面贴装型 锡
连接器类型: 插座
触头类型: 母形插口
样式: 板至板或电缆
针位数: 6
加载的针位数: 所有
间距 - 配接: 0.079（2.00mm）
排数: 2
排距 - 配接: 0.079（2.00mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 摩擦锁
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
绝缘颜色: 米色
绝缘高度: 0.234（5.95mm）
接触长度 - 柱: -
工作温度: -30°C ~ 85°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: 7.55mm，8.2mm
更多
侵入防护: -
特性: 拾放，焊接保持
额定电流（安培）: 2A
额定电压: 250V

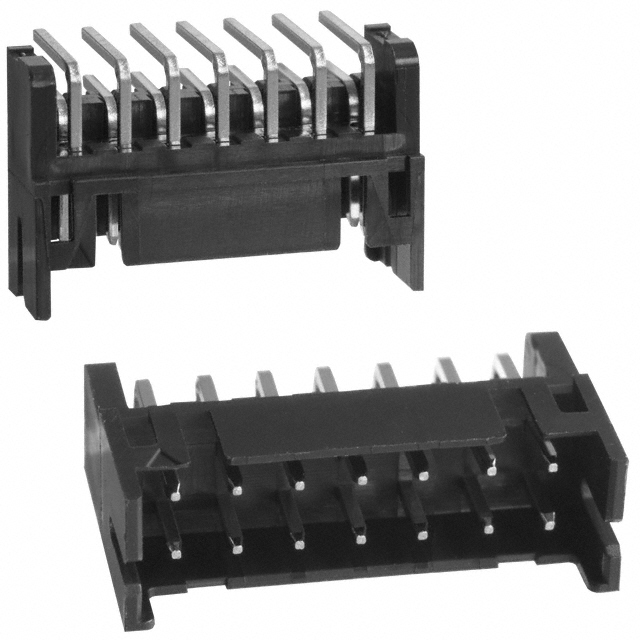

DF11-14DP-2DS(24)
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
数据:
简介: 针座连接器 通孔，直角 14 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 14
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 销锁
接触长度 - 配接: 0.118（3.00mm）
接触长度 - 柱: 0.118（3.00mm）
总体接触长度: -
绝缘高度: 0.197（5.00mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -40°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 2A
额定电压: 250V

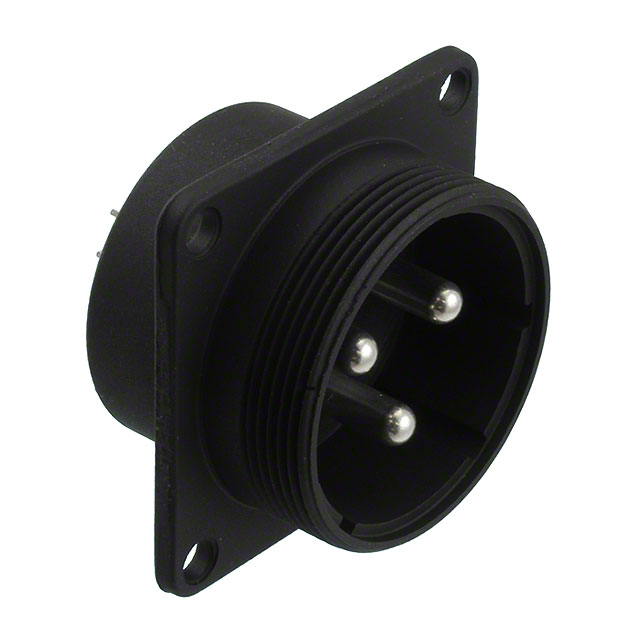

连接器类型: 插座，公形引脚
针位数: 3
外壳尺寸 - 插件: 25
外壳尺寸，MIL: -
安装类型: 面板安装
安装特性: 法兰
端接: 焊杯
紧固类型: 有螺纹
方向: 带标记
主要材料: 金属
外壳材料: 铝合金
外壳表面处理: 黑铬
触头表面处理 - 配接: 银
颜色: 黑色
侵入防护: IP67/IP68 - 防尘，防水
材料可燃性等级: UL94 V-0
特性: -
屏蔽: -
额定电流（安培）: 15A
额定电压: 250VAC，350VDC
更多
电缆开口: 1.098（27.90mm）
工作温度: -25°C ~ 85°C
