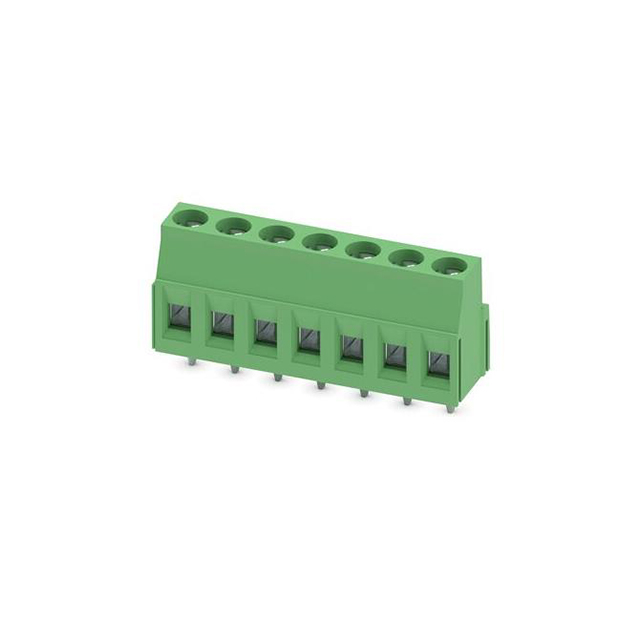

层级数: 1
每级针位数: 7
间距: 0.200（5.08mm）
配接方向: 水平，带板
电流: 10 A
电压: 300 V
线规: 12-30 AWG
安装类型: 通孔
电线端接: 螺钉 - 提升笼式夹
特性: 联锁（侧面）
颜色: 绿色
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: -
针位数: 2
排数: 2
排距 - 配接: 0.118（3.00mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: -
绝缘高度: 0.364（9.25mm）
触头形状: 方形
触头表面处理 - 配接: 金或金-钯
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: 板锁
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 随线规而各异
额定电压: 250V

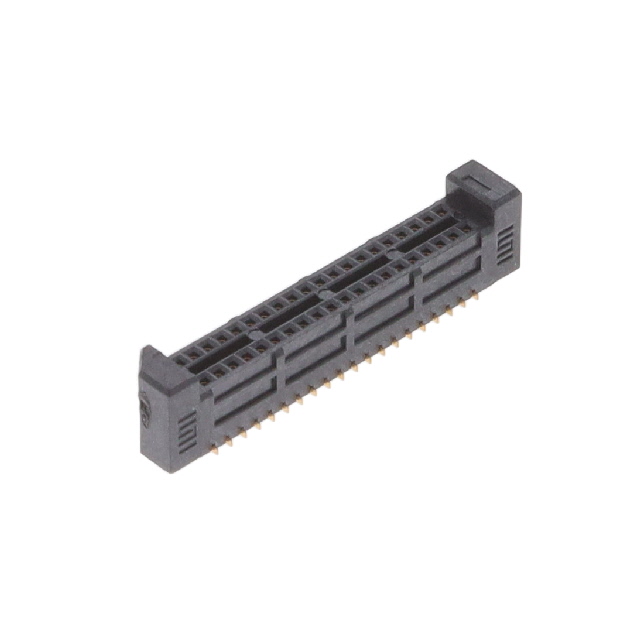

SEM-140-02-03.0-H-D-A
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 80 位置 插座 连接器 0.031（0.80mm） 表面贴装型 镀金
连接器类型: 插座
触头类型: 母形插口
样式: 板至板
针位数: 80
加载的针位数: 所有
间距 - 配接: 0.031（0.80mm）
排数: 2
排距 - 配接: 0.125（3.18mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
绝缘颜色: 黑色
绝缘高度: 0.177（4.50mm）
接触长度 - 柱: -
工作温度: -55°C ~ 125°C
材料可燃性等级: -
触头表面处理 - 柱: 镀金
接合堆叠高度: 6mm，7mm，10mm
更多
侵入防护: -
特性: 板导轨
额定电流（安培）: 2.6A/触头
额定电压: -

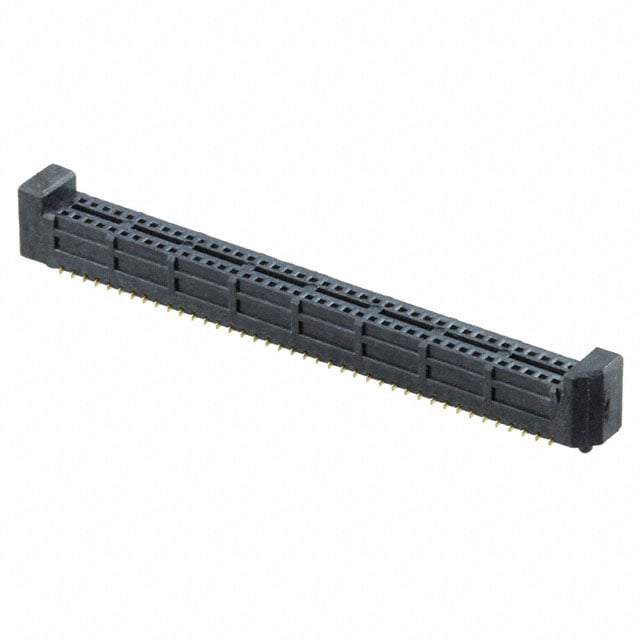

SEM-140-02-03.0-H-D-A-K
制造商: SAMTEC INC.分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 80 位置 插座 连接器 0.031（0.80mm） 表面贴装型 镀金
连接器类型: 插座
触头类型: 母形插口
样式: 板至板
针位数: 80
加载的针位数: 所有
间距 - 配接: 0.031（0.80mm）
排数: 2
排距 - 配接: 0.125（3.18mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
绝缘颜色: 黑色
绝缘高度: 0.177（4.50mm）
接触长度 - 柱: -
工作温度: -55°C ~ 125°C
材料可燃性等级: -
触头表面处理 - 柱: 镀金
接合堆叠高度: 6mm，7mm，10mm
更多
侵入防护: -
特性: 板件导轨，拾放
额定电流（安培）: 2.6A/触头
额定电压: -
SEM-140-02-03.0-H-D-A-K-TR
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 80 位置 插座 连接器 0.031（0.80mm） 表面贴装型 镀金
连接器类型: 插座
触头类型: 母形插口
样式: 板至板
针位数: 80
加载的针位数: 所有
间距 - 配接: 0.031（0.80mm）
排数: 2
排距 - 配接: 0.125（3.18mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
绝缘颜色: 黑色
绝缘高度: 0.177（4.50mm）
接触长度 - 柱: -
工作温度: -55°C ~ 125°C
材料可燃性等级: -
触头表面处理 - 柱: 镀金
接合堆叠高度: 6mm，7mm，10mm
更多
侵入防护: -
特性: 板件导轨，拾放
额定电流（安培）: 2.6A/触头
额定电压: -
SEM-140-02-03.0-H-D-A-TR
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 80 位置 插座 连接器 0.031（0.80mm） 表面贴装型 镀金
连接器类型: 插座
触头类型: 母形插口
样式: 板至板
针位数: 80
加载的针位数: 所有
间距 - 配接: 0.031（0.80mm）
排数: 2
排距 - 配接: 0.125（3.18mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
绝缘颜色: 黑色
绝缘高度: 0.177（4.50mm）
接触长度 - 柱: -
工作温度: -55°C ~ 125°C
材料可燃性等级: -
触头表面处理 - 柱: 镀金
接合堆叠高度: 6mm，7mm，10mm
更多
侵入防护: -
特性: 板导轨
额定电流（安培）: 2.6A/触头
额定电压: -

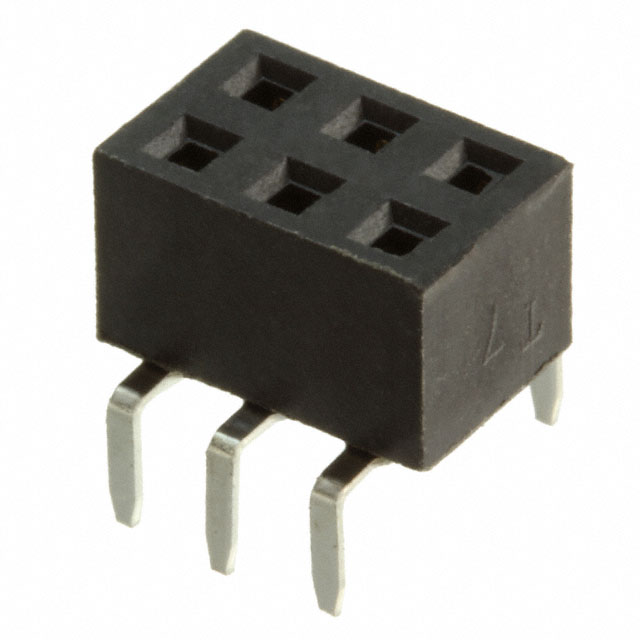

M20-7850342
制造商: HARWIN INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 6 位置 插座，底部或顶部插入 连接器 0.100（2.54mm） 通孔 镀金
连接器类型: 插座，底部或顶部插入
触头类型: 母形插口
样式: 板至板或电缆
针位数: 6
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 2
排距 - 配接: 0.100（2.54mm）
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: -
绝缘颜色: 黑色
绝缘高度: 0.197（5.00mm）
接触长度 - 柱: 0.118（3.00mm）
工作温度: -40°C ~ 105°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: 3A
额定电压: 1000V

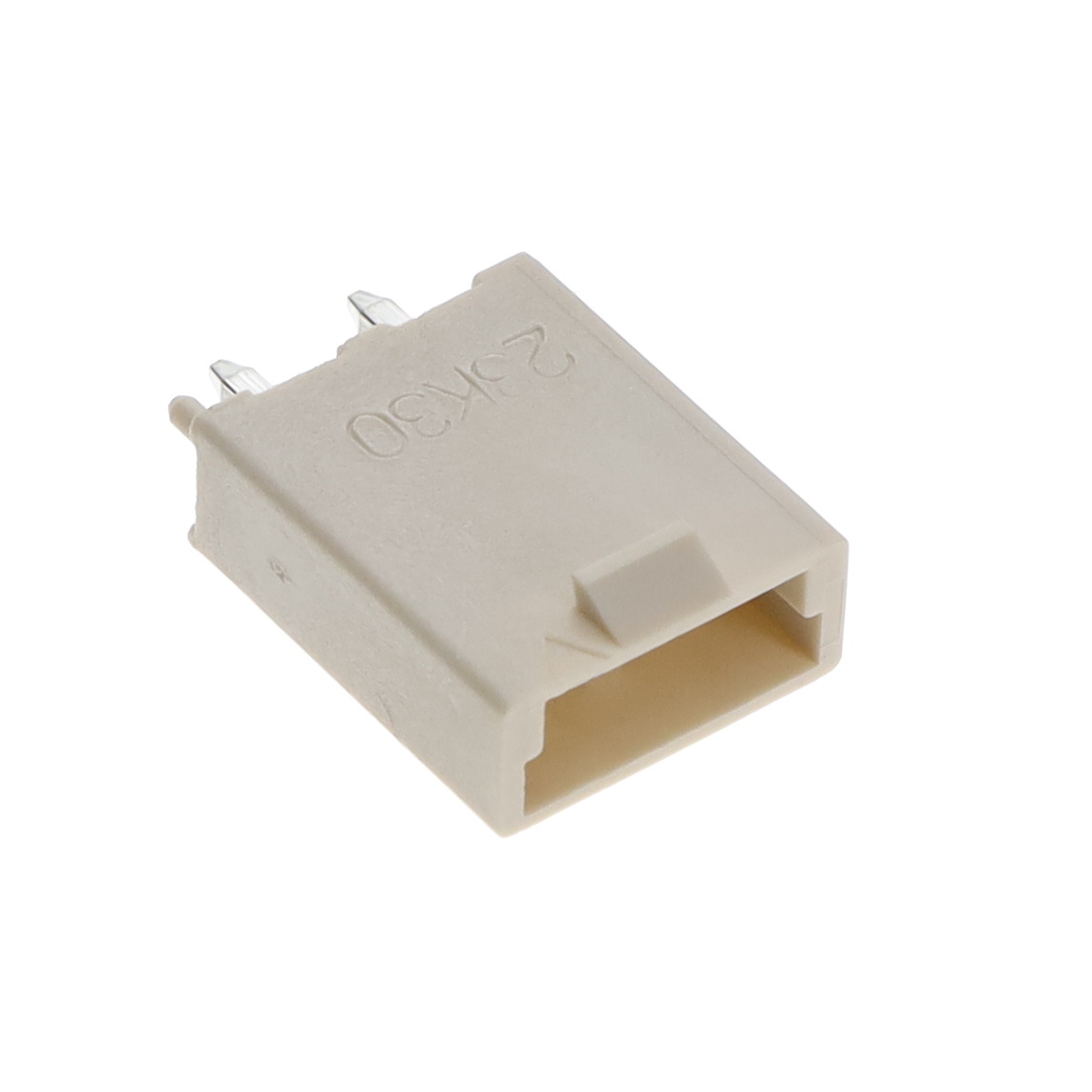

DF5A-2P-5DSA(35)
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 2 位置 0.197（5.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.197（5.00mm）
针位数: 2
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: 0.138（3.50mm）
总体接触长度: -
绝缘高度: 0.591（15.00mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: 板导轨
工作温度: -35°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 米色
额定电流（安培）: -
额定电压: -

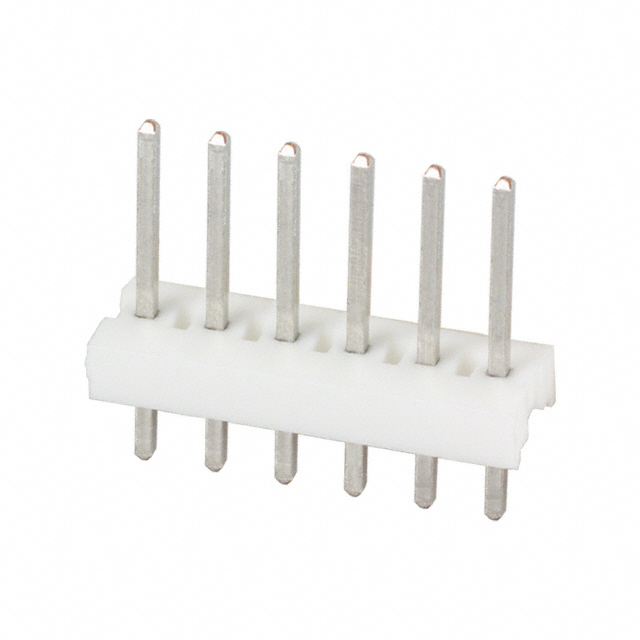

640452-6
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 6 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: -
接触长度 - 配接: 0.295（7.49mm）
接触长度 - 柱: 0.140（3.56mm）
总体接触长度: 0.535（13.59mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑塑胶
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 随线规而各异
额定电压: 250VAC
1-640452-6
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 16 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 16
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: -
接触长度 - 配接: 0.295（7.49mm）
接触长度 - 柱: 0.140（3.56mm）
总体接触长度: 0.535（13.59mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑塑胶
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 随线规而各异
额定电压: 250VAC
