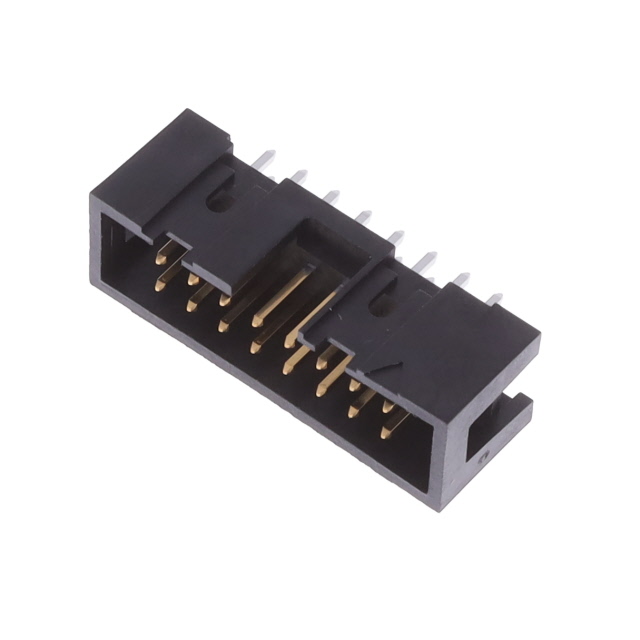

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 16
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.105（2.67mm）
总体接触长度: -
绝缘高度: 0.365（9.27mm）
触头形状: 方形
触头表面处理 - 配接: 金或金，GXT™
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: -
更多
触头材料: 磷青铜
绝缘材料: 聚酯，玻璃纤维增强型
特性: 键槽
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 插头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 6
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.235（5.97mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 29.5µin（0.75µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚苯硫醚（PPS），玻璃纤维增强型
特性: 应力消除夹
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 2.2A
额定电压: 800V
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 16
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.150（3.81mm）
总体接触长度: -
绝缘高度: 0.365（9.27mm）
触头形状: 方形
触头表面处理 - 配接: 金或金，GXT™
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: -
更多
触头材料: 磷青铜
绝缘材料: 聚酯，玻璃纤维增强型
特性: 键槽
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

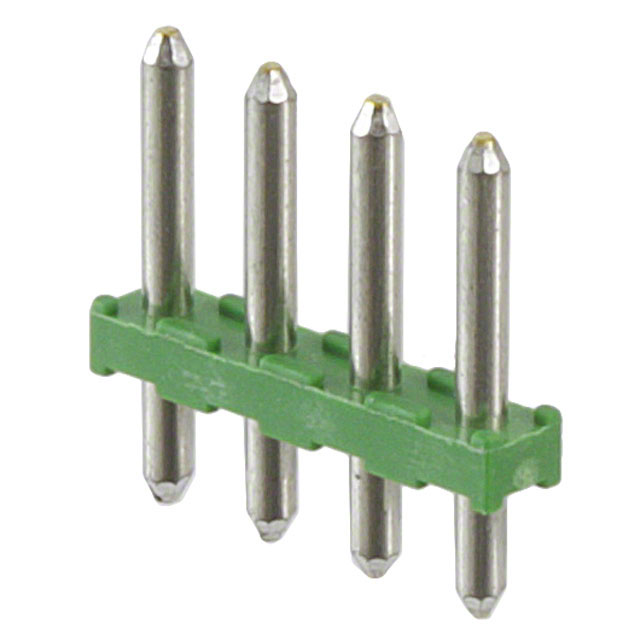

1986717-4
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 4 针位端子块 接头，公引脚，无罩 0.138（3.50mm） 垂直 通孔
类型: 接头，公引脚，无罩
针位数: 4
每级针位数: 4
层级数: 1
间距: 0.138（3.50mm）
针座方向: 垂直
插线入口: -
端接样式: 焊接
安装类型: 通孔
电流 - IEC: -
电流 - UL: 2 A
电压 - UL: 150 V
线规或范围 - AWG: -
线规或范围 - mm²: -
颜色: 绿色
工作温度: -40°C ~ 110°C
触头配接表面处理: 锡
特性: -

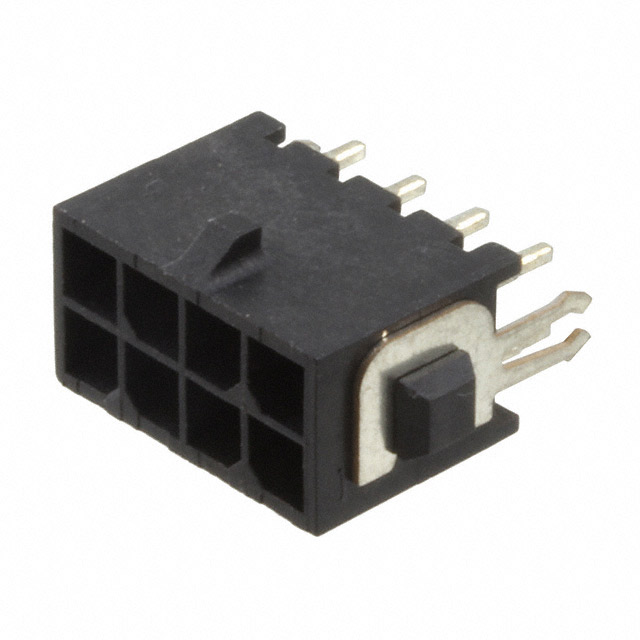

3-794681-8
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 8 位置 0.118（3.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.118（3.00mm）
针位数: 8
排数: 2
排距 - 配接: 0.118（3.00mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: -
绝缘高度: 0.364（9.25mm）
触头形状: 方形
触头表面处理 - 配接: 金或金-钯
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: 板锁
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 随线规而各异
额定电压: 250V

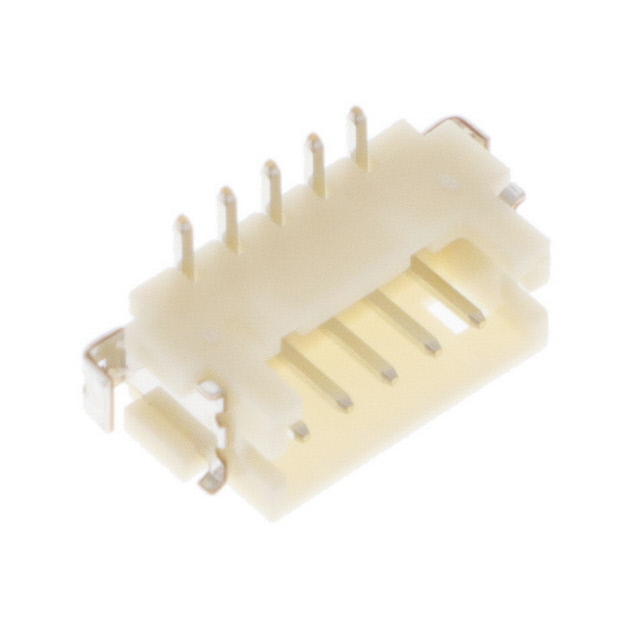

DF13-5P-1.25V(75)
制造商: HIROSE ELECTRIC CO LTD数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 5 位置 0.049（1.25mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.049（1.25mm）
针位数: 5
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 3 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 销锁
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.189（4.80mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: 板导轨，固定焊尾
工作温度: -35°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 米色
额定电流（安培）: 1A
额定电压: 150V

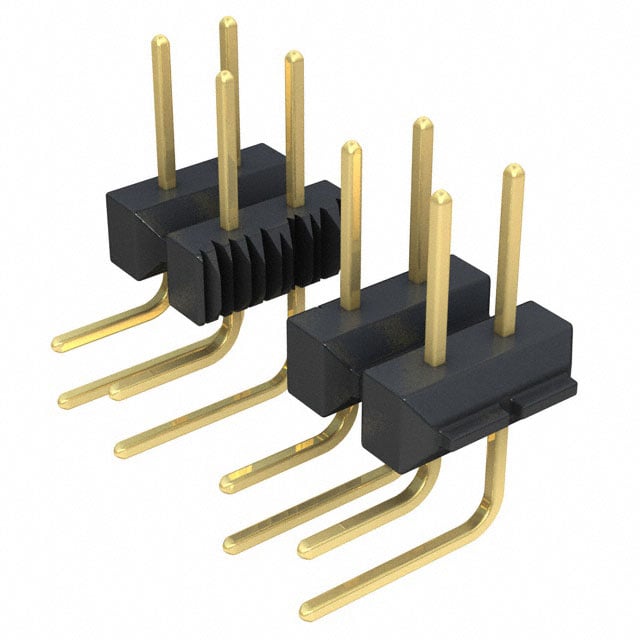

连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 6
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.320（8.13mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: -
绝缘高度: 0.220（5.60mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 6
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.320（8.13mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: -
绝缘高度: 0.220（5.60mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 4
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.320（8.13mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: -
绝缘高度: 0.220（5.60mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 80
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.107（2.71mm）
总体接触长度: 0.437（11.10mm）
绝缘高度: 0.090（2.29mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
