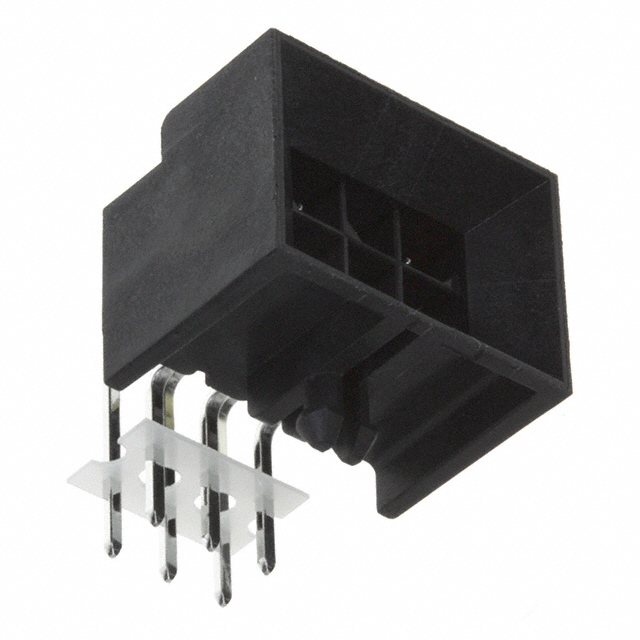

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.118（3.00mm）
针位数: 6
排数: 2
排距 - 配接: 0.118（3.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: 0.138（3.50mm）
总体接触长度: -
绝缘高度: 0.469（11.90mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 200.0µin（5.08µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 盲插，板锁
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
SFM-105-02-H-D
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 10 位置 插座 连接器 0.050（1.27mm） 表面贴装型 镀金
连接器类型: 插座
触头类型: 母形插口
样式: 板至板或电缆
针位数: 10
加载的针位数: 所有
间距 - 配接: 0.050（1.27mm）
排数: 2
排距 - 配接: 0.050（1.27mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
绝缘颜色: 黑色
绝缘高度: 0.185（4.70mm）
接触长度 - 柱: -
工作温度: -55°C ~ 125°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 镀金
接合堆叠高度: 6.15mm，6.30mm，7.92mm，8.08mm，9.70mm，9.86mm，11.61mm，11.76mm
更多
侵入防护: -
特性: -
额定电流（安培）: 3.2A/触头
额定电压: 250VAC
691304530002
制造商: WÜRTH ELEKTRONIK数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器

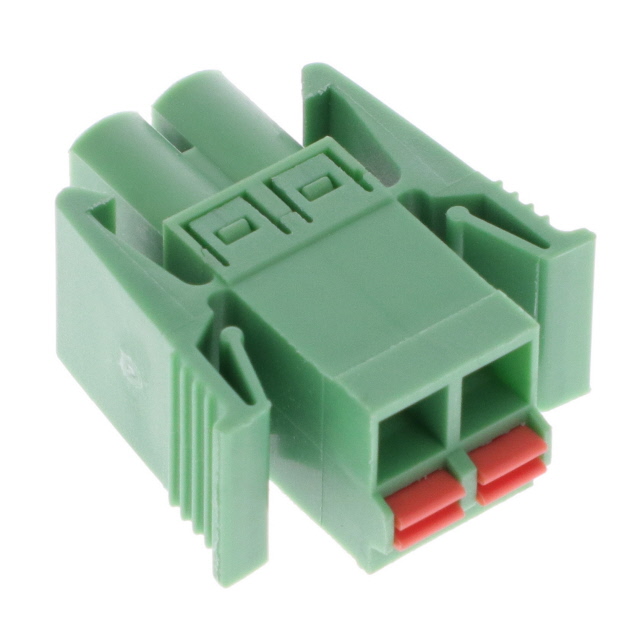

描述: 2 针位端子块 插头，母插口 0.200（5.08mm） 180° 自由悬挂
类型: 插头，母插口
针位数: 2
每级针位数: 2
层级数: 1
间距: 0.200（5.08mm）
针座方向: -
插线入口: 180°
端接样式: 无螺钉
安装类型: 自由悬挂
电流 - IEC: -
电流 - UL: 12 A
电压 - UL: 300 V
线规或范围 - AWG: 14-26 AWG
线规或范围 - mm²: 0.2-1.5mm²
颜色: 绿色
工作温度: -40°C ~ 105°C
触头配接表面处理: 锡
特性: 销锁
MTMM-110-07-S-D-200
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 20 位置 0.079（2.00mm）
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 20
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.200（5.08mm）
接触长度 - 柱: 0.197（5.00mm）
总体接触长度: 0.456（11.58mm）
绝缘高度: 0.059（1.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -

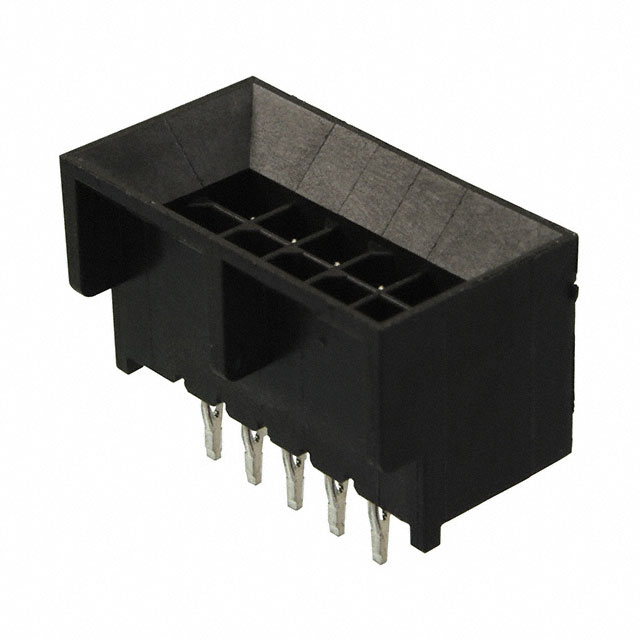

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.118（3.00mm）
针位数: 10
排数: 2
排距 - 配接: 0.118（3.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 压接，焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: 0.193（4.90mm）
总体接触长度: -
绝缘高度: 0.457（11.60mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 200.0µin（5.08µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 盲插，板件导轨
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

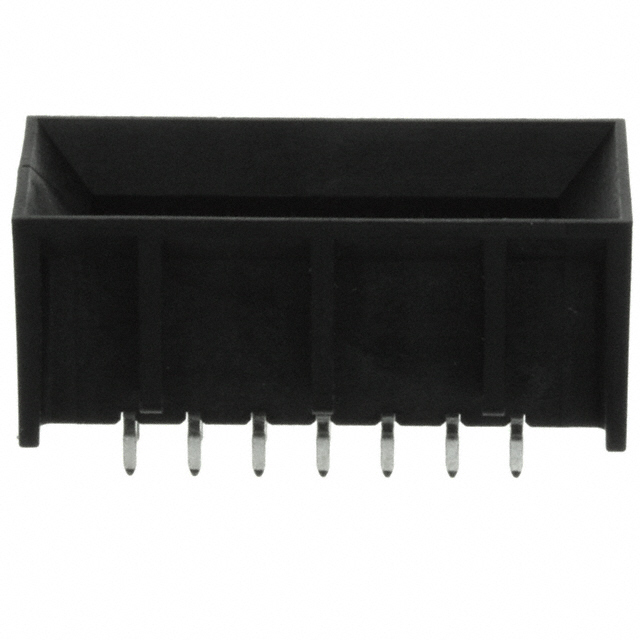

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.118（3.00mm）
针位数: 14
排数: 2
排距 - 配接: 0.118（3.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 压接，焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: 0.130（3.30mm）
总体接触长度: -
绝缘高度: 0.457（11.60mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 200.0µin（5.08µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 盲插，板件导轨
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

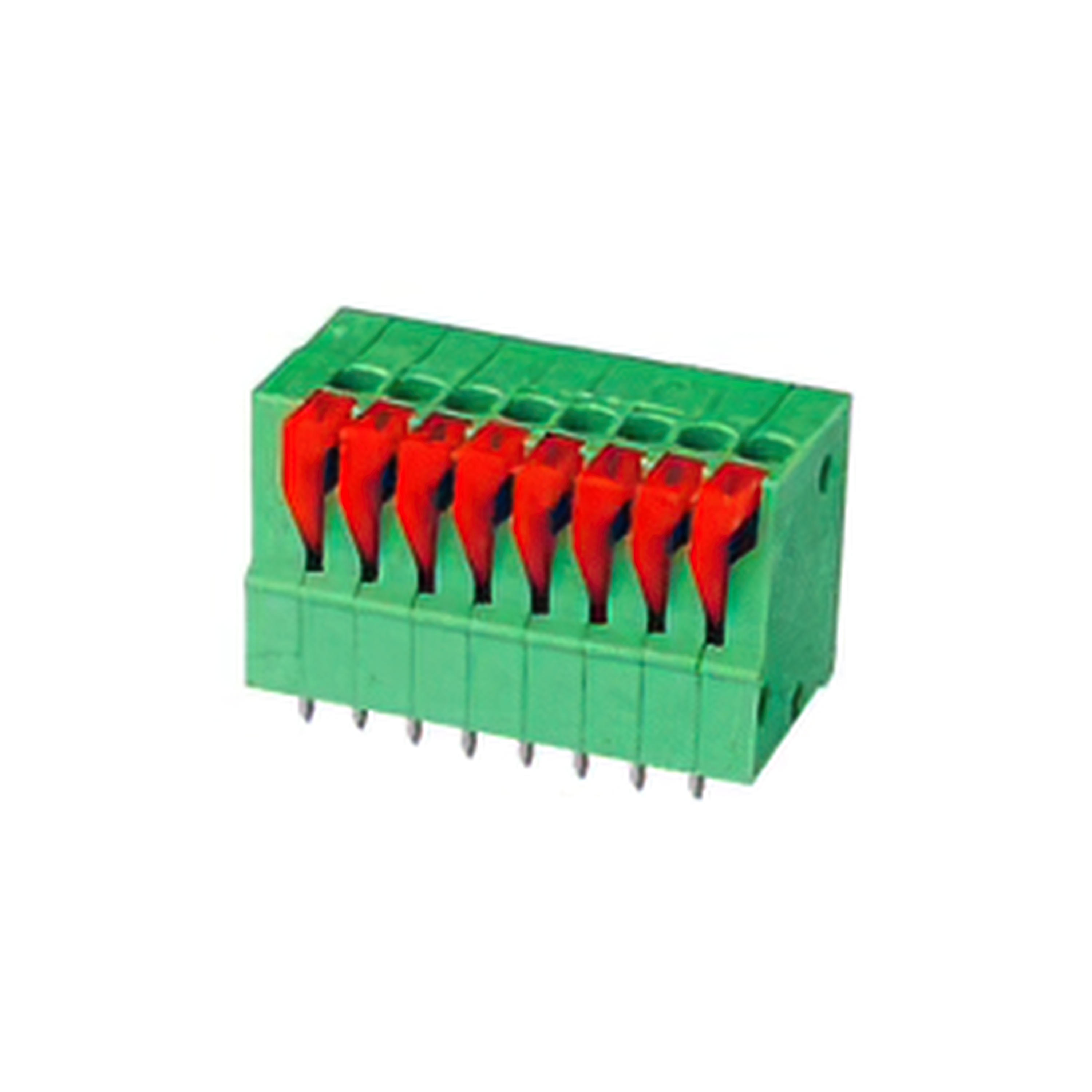

层级数: 1
每级针位数: 8
间距: 0.100（2.54mm）
配接方向: 垂直，带板
电流: 6 A
电压: 150 V
线规: 18-26 AWG
安装类型: 通孔
电线端接: 无螺钉 - 按钮式夹
特性: -
颜色: 绿色

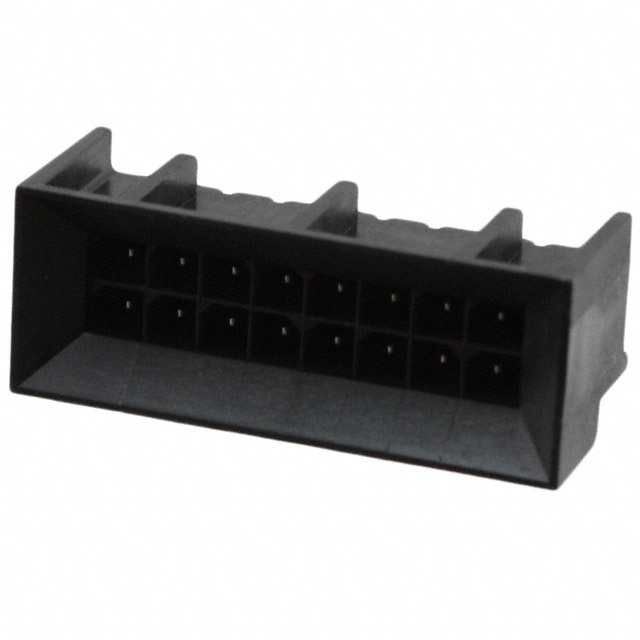

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.118（3.00mm）
针位数: 16
排数: 2
排距 - 配接: 0.118（3.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 压接，焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: 0.130（3.30mm）
总体接触长度: -
绝缘高度: 0.457（11.60mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 200.0µin（5.08µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 盲插，板件导轨
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

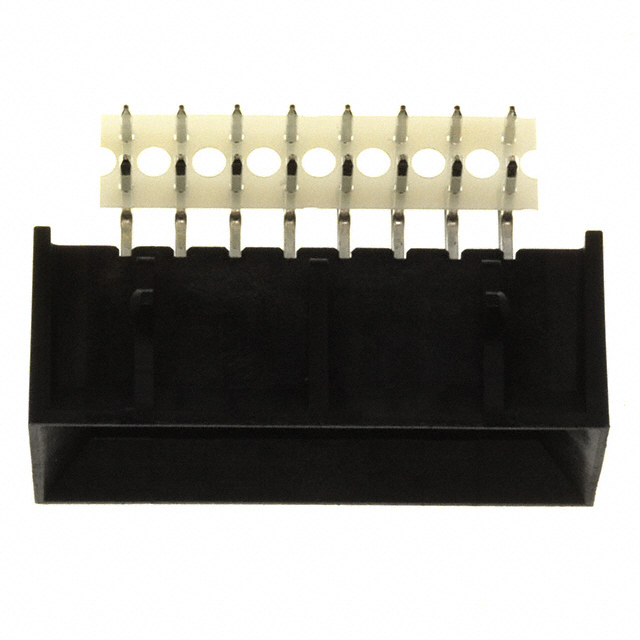

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.118（3.00mm）
针位数: 16
排数: 2
排距 - 配接: 0.118（3.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: 0.138（3.50mm）
总体接触长度: -
绝缘高度: 0.469（11.90mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 200.0µin（5.08µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 盲插，板锁
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
SFM-110-02-H-D-A
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 20 位置 插座 连接器 0.050（1.27mm） 表面贴装型 镀金
连接器类型: 插座
触头类型: 母形插口
样式: 板至板或电缆
针位数: 20
加载的针位数: 所有
间距 - 配接: 0.050（1.27mm）
排数: 2
排距 - 配接: 0.050（1.27mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
绝缘颜色: 黑色
绝缘高度: 0.185（4.70mm）
接触长度 - 柱: -
工作温度: -55°C ~ 125°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 镀金
接合堆叠高度: 6.15mm，6.30mm，7.92mm，8.08mm，9.70mm，9.86mm，11.61mm，11.76mm
更多
侵入防护: -
特性: 板导轨
额定电流（安培）: 3.2A/触头
额定电压: 250VAC
