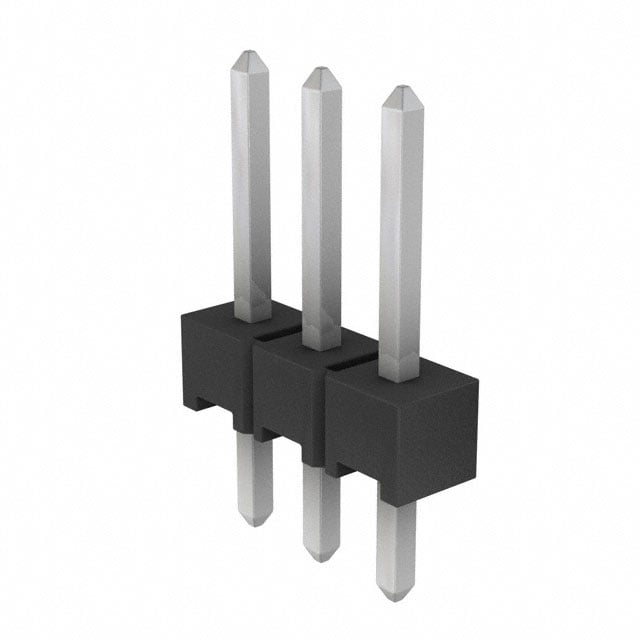

5-146278-3
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 3 位置 0.100（2.54mm）
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.120（3.05mm）
总体接触长度: 0.440（11.18mm）
绝缘高度: 0.090（2.29mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 100.0µin（2.54µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -

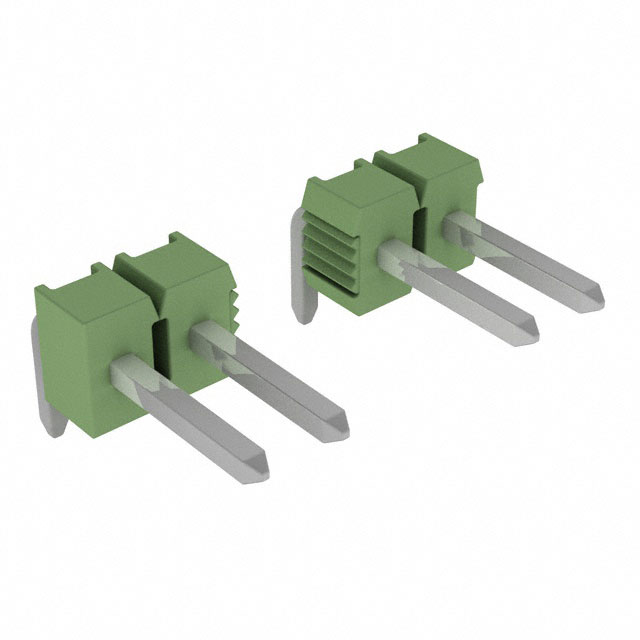

3-826947-6
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 36 位置 0.100（2.54mm）
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 36
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.264（6.70mm）
接触长度 - 柱: 0.126（3.20mm）
总体接触长度: -
绝缘高度: 0.120（3.05mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 78.7µin（2.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: -
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 绿色
额定电流（安培）: 5A
额定电压: -

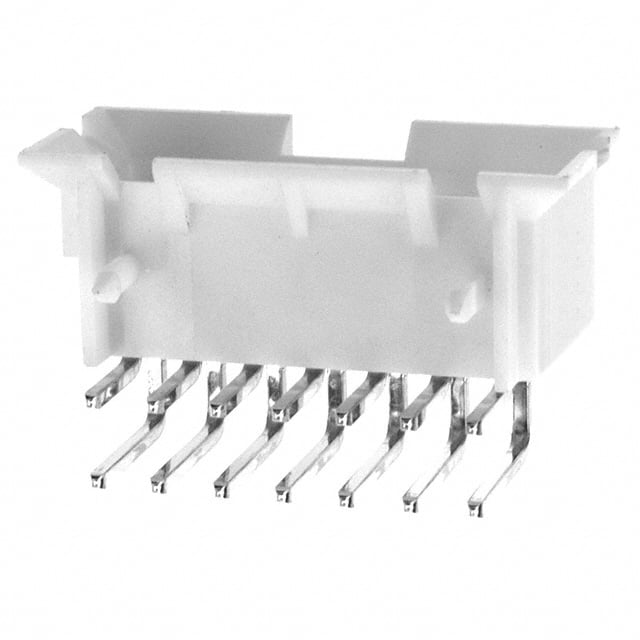

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.165（4.20mm）
针位数: 14
排数: 2
排距 - 配接: 0.165（4.20mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: -
接触长度 - 柱: 0.130（3.30mm）
总体接触长度: -
绝缘高度: 0.591（15.00mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 100.0µin（2.54µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA66），尼龙 6/6
特性: 盲插，板锁
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: -
额定电压: -

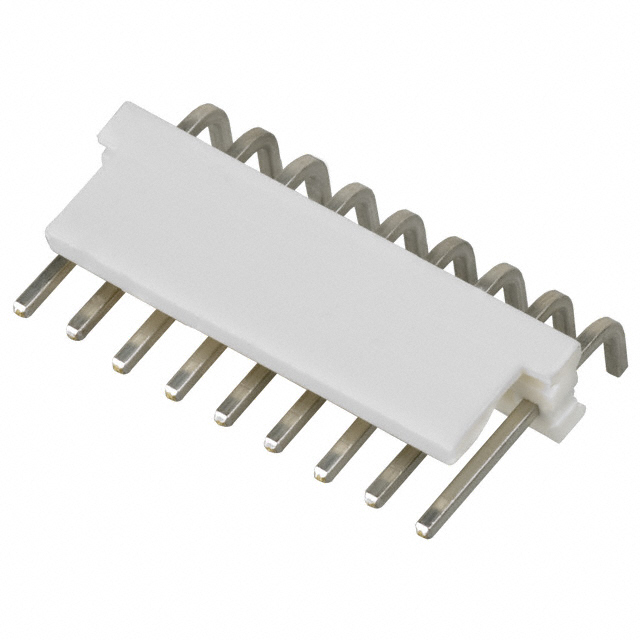

640389-9
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 9 位置 0.156（3.96mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.156（3.96mm）
针位数: 9
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 1 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 摩擦锁
接触长度 - 配接: 0.400（10.16mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: -
绝缘高度: 0.300（7.62mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑性塑料 - 玻璃纤维
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 随线规而各异
额定电压: 600VAC

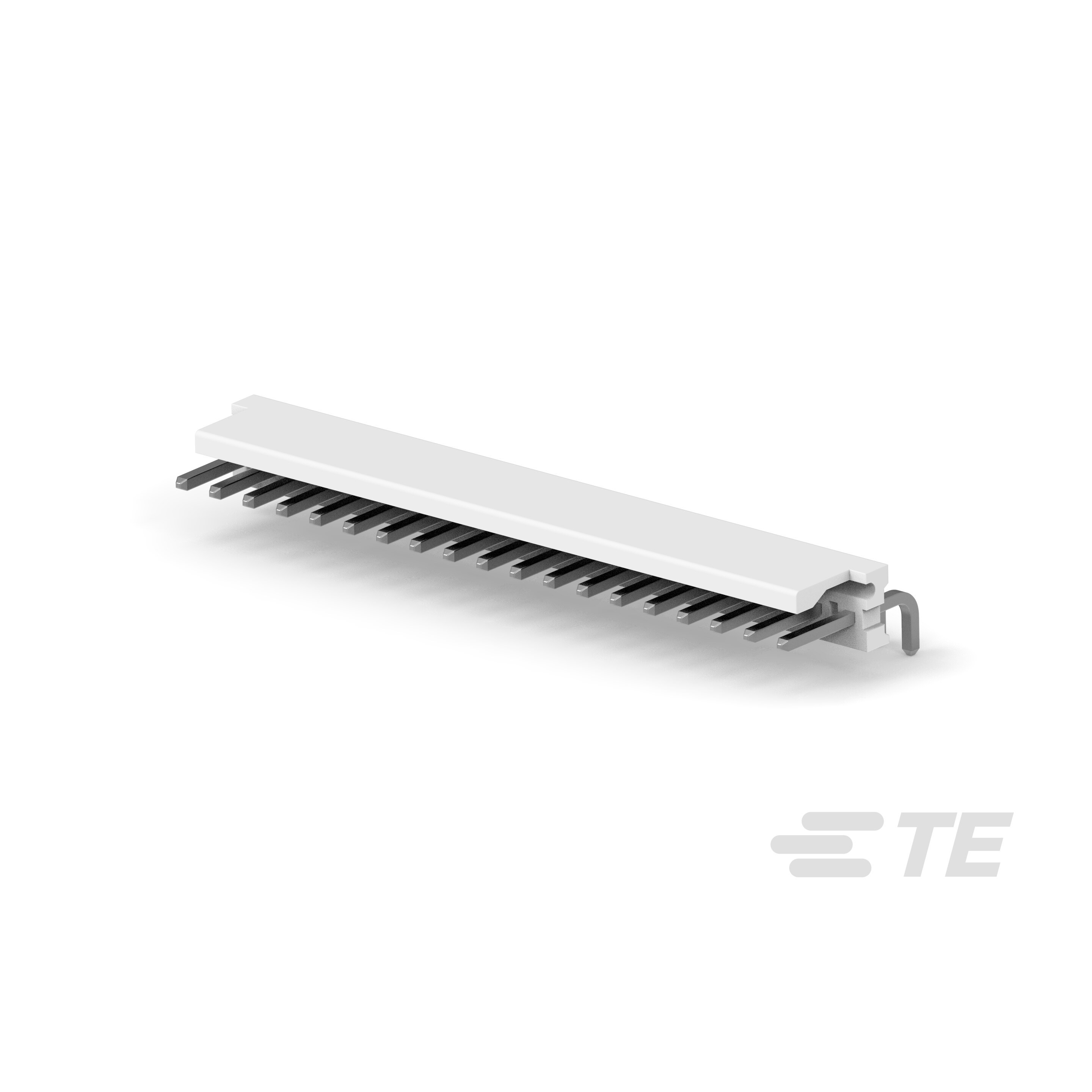

1-640389-9
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 19 位置 0.156（3.96mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.156（3.96mm）
针位数: 19
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 1 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 摩擦锁
接触长度 - 配接: 0.400（10.16mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: -
绝缘高度: 0.300（7.62mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑性塑料 - 玻璃纤维
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 随线规而各异
额定电压: 600VAC

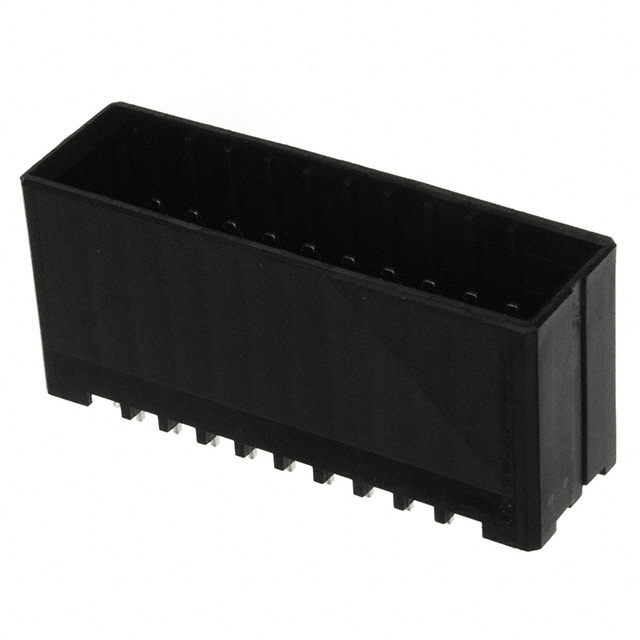

178328-3
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 20 位置 0.150（3.81mm）
连接器类型: 接头
触头类型: 接片
间距 - 配接: 0.150（3.81mm）
针位数: 20
排数: 2
排距 - 配接: 0.200（5.08mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 销锁
接触长度 - 配接: -
接触长度 - 柱: 0.150（3.81mm）
总体接触长度: -
绝缘高度: 0.850（21.59mm）
触头形状: 矩形
触头表面处理 - 配接: Gold or PdNi +Gold
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑塑胶，聚酯，玻璃纤维增强型
特性: 板锁
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: 250V

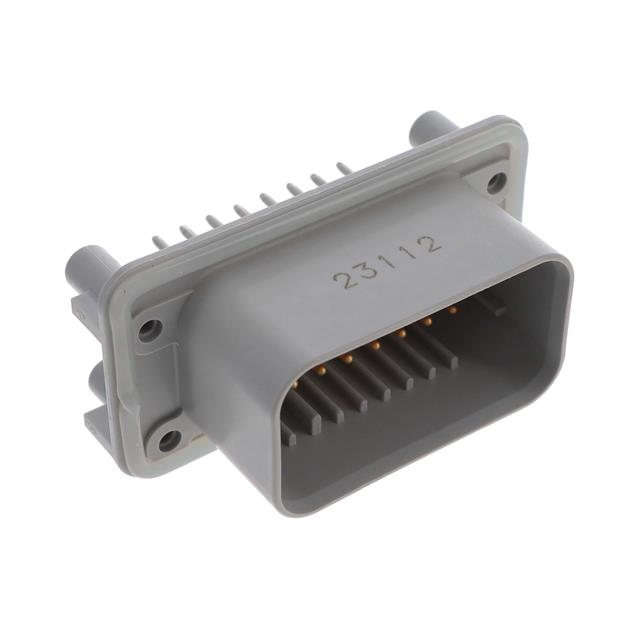

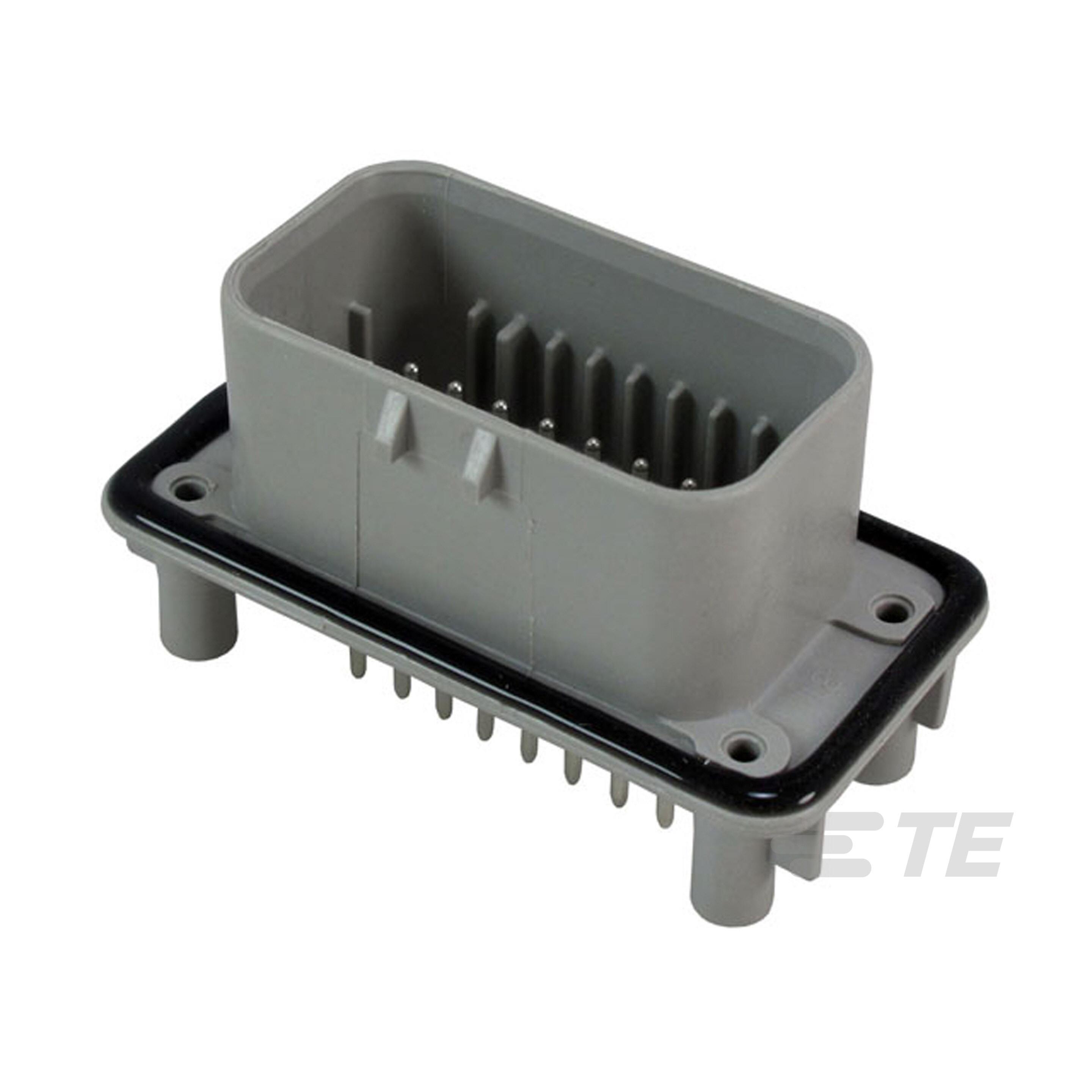

1-776228-4
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 面板安装，通孔 23 位置 0.157（4.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.157（4.00mm）
针位数: 23
排数: 3
排距 - 配接: 0.157（4.00mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 面板安装，通孔
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: -
触头形状: 圆形
触头表面处理 - 配接: 金-钯
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: -
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型
特性: 安装法兰，密封式
工作温度: -40°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 灰色
额定电流（安培）: 随线规而各异
额定电压: 250VAC
776228-4
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 面板安装，通孔 23 位置 0.157（4.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.157（4.00mm）
针位数: 23
排数: 3
排距 - 配接: 0.157（4.00mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 面板安装，通孔
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: -
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: -
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型
特性: 安装法兰，密封式
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 灰色
额定电流（安培）: 随线规而各异
额定电压: 250VAC

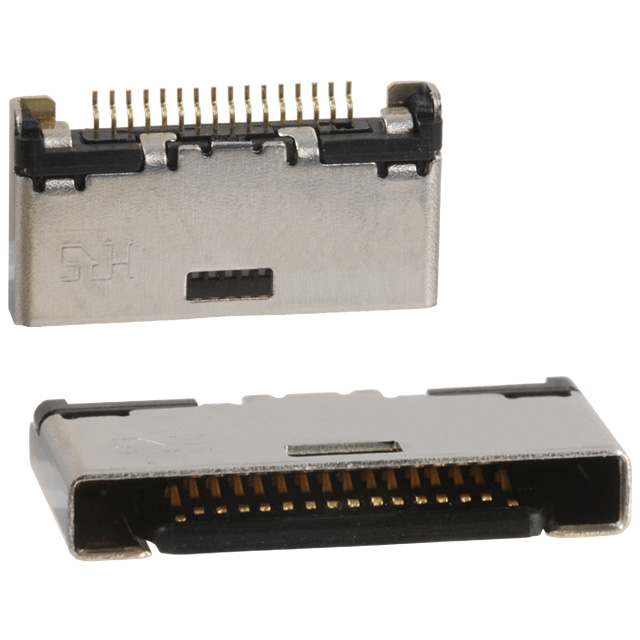

LX60-16S
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 16 位置 插座 连接器 0.020（0.50mm） 表面贴装，直角 镀金
连接器类型: 插座
触头类型: 中央带触点
样式: 板至电缆/导线
针位数: 16
加载的针位数: 所有
间距 - 配接: 0.020（0.50mm）
排数: 1
排距 - 配接: -
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 摩擦锁
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 12.0µin（0.30µm）
绝缘颜色: 黑色
绝缘高度: 0.079（2.00mm）
接触长度 - 柱: -
工作温度: -40°C ~ 70°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 镀金
接合堆叠高度: -
更多
侵入防护: -
特性: 板导轨
额定电流（安培）: 0.5A
额定电压: 50VAC

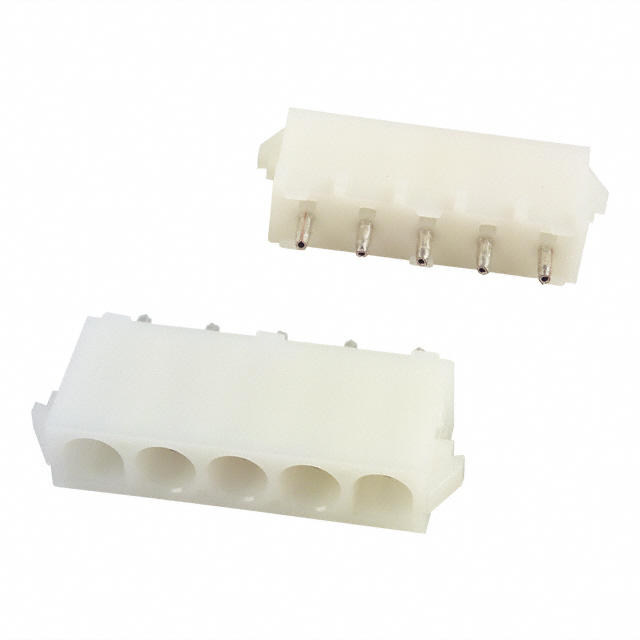

640900-1
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 5 位置 0.250（6.35mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.250（6.35mm）
针位数: 5
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: 0.155（3.94mm）
总体接触长度: -
绝缘高度: 0.550（13.97mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 白色
额定电流（安培）: 12A
额定电压: 600VAC
