MTSW-110-09-G-D-470
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 20 位置 0.100（2.54mm）
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 20
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.470（11.94mm）
接触长度 - 柱: 0.160（4.06mm）
总体接触长度: 0.730（18.54mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
MTSW-120-09-G-S-470
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 20 位置 0.100（2.54mm）
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 20
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.470（11.94mm）
接触长度 - 柱: 0.160（4.06mm）
总体接触长度: 0.730（18.54mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
MTMM-110-07-S-S-160
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 10 位置 0.079（2.00mm）
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 10
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.160（4.06mm）
接触长度 - 柱: 0.237（6.02mm）
总体接触长度: 0.456（11.58mm）
绝缘高度: 0.059（1.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
MTMM-108-07-G-D-160
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 16 位置 0.079（2.00mm）
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 16
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.160（4.06mm）
接触长度 - 柱: 0.237（6.02mm）
总体接触长度: 0.456（11.58mm）
绝缘高度: 0.059（1.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
MTMM-109-03-G-D-160
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 18 位置 0.079（2.00mm）
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 18
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.160（4.06mm）
接触长度 - 柱: 0.083（2.11mm）
总体接触长度: 0.302（7.67mm）
绝缘高度: 0.059（1.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
MTMM-112-03-S-S-160
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 12 位置 0.079（2.00mm）
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 12
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.160（4.06mm）
接触长度 - 柱: 0.083（2.11mm）
总体接触长度: 0.302（7.67mm）
绝缘高度: 0.059（1.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -

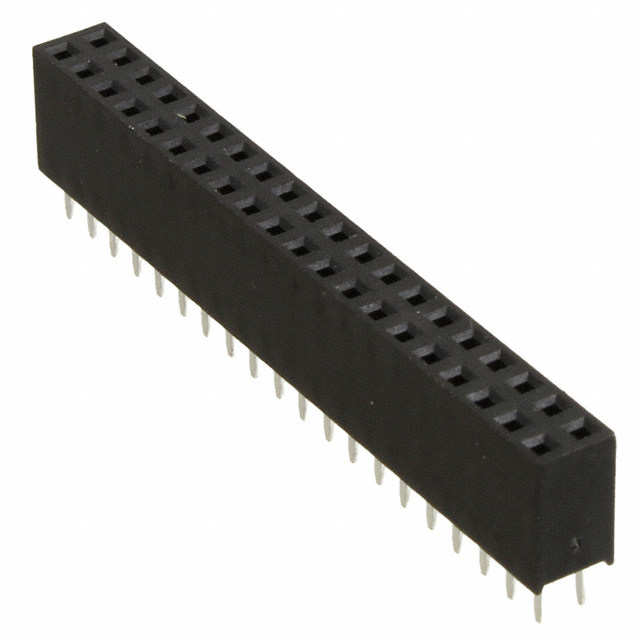

连接器类型: 插座
触头类型: 母形插口
样式: 板至板或电缆
针位数: 40
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 2
排距 - 配接: 0.100（2.54mm）
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
绝缘颜色: 黑色
绝缘高度: 0.335（8.51mm）
接触长度 - 柱: 0.118（3.00mm）
工作温度: -40°C ~ 105°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: 11.04mm，12.63mm
更多
侵入防护: -
特性: -
额定电流（安培）: 3A
额定电压: 1000V

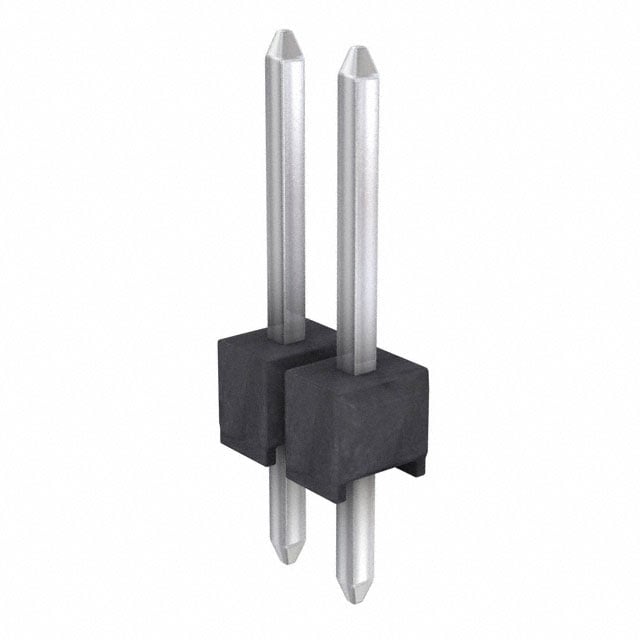

连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 2
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.276（7.00mm）
接触长度 - 柱: 0.122（3.10mm）
总体接触长度: 0.496（12.60mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA6T），尼龙 6T
特性: -
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A/触头
额定电压: -

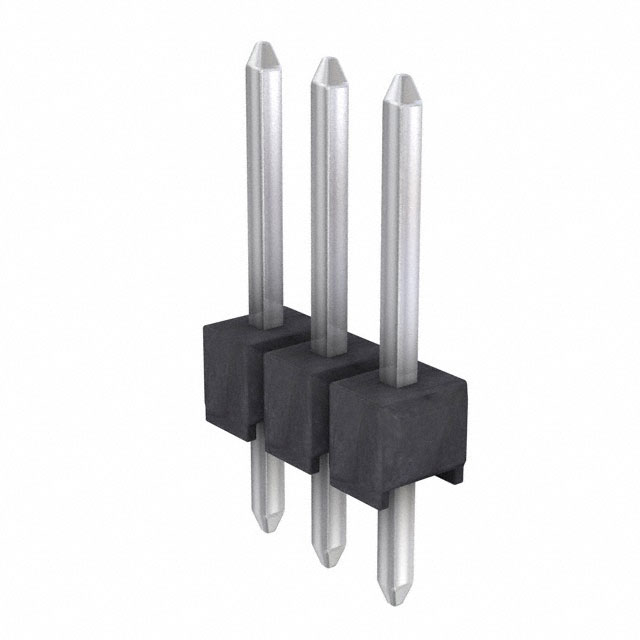

连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.118（3.00mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA6T），尼龙 6T
特性: -
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A/触头
额定电压: -

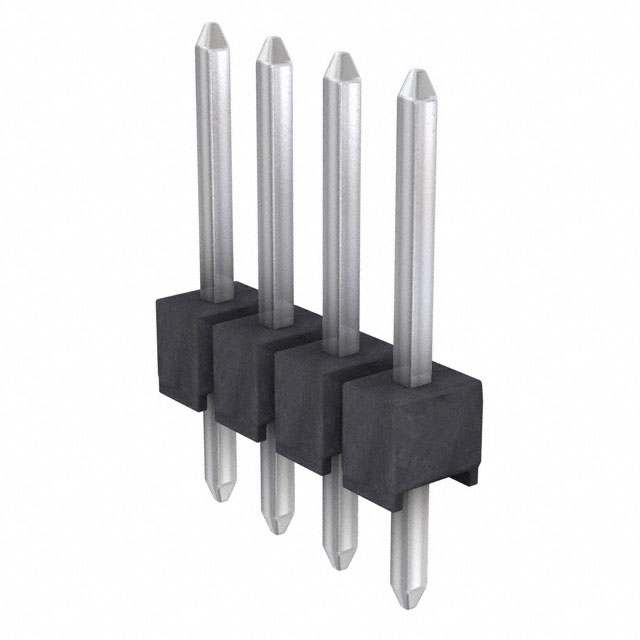

连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 4
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.118（3.00mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA6T），尼龙 6T
特性: -
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A/触头
额定电压: -
