ZW-04-13-G-D-808-216
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 8 针位针座间隔柱连接器 0.100（2.54mm） 镀金 通孔
针位数: 8
间距: 0.100（2.54mm）
排数: 2
排距: 0.100（2.54mm）
长度 - 总体引脚: 1.230（31.242mm）
长度 - 柱（配接）: 0.206（5.232mm）
长度 - 堆叠高度: 0.808（20.523mm）
长度 - 焊尾: 0.216（5.486mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色
ZW-12-13-G-D-808-216
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 24 针位针座间隔柱连接器 0.100（2.54mm） 镀金 通孔
针位数: 24
间距: 0.100（2.54mm）
排数: 2
排距: 0.100（2.54mm）
长度 - 总体引脚: 1.230（31.242mm）
长度 - 柱（配接）: 0.206（5.232mm）
长度 - 堆叠高度: 0.808（20.523mm）
长度 - 焊尾: 0.216（5.486mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色
31169108
制造商: METZ CONNECT USA INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 8 针位端子块 插头，母插口 0.138（3.50mm） 180° 自由悬挂
类型: 插头，母插口
针位数: 8
每级针位数: 8
层级数: 1
间距: 0.138（3.50mm）
针座方向: -
插线入口: 180°
端接样式: 螺钉 - 片簧，电线护网
安装类型: 自由悬挂
电流 - IEC: -
电流 - UL: 10 A
电压 - UL: 150 V
线规或范围 - AWG: 16-28 AWG
线规或范围 - mm²: 0.08-1.5mm²
颜色: 黑色
工作温度: -40°C ~ 105°C
触头配接表面处理: 镍
特性: -

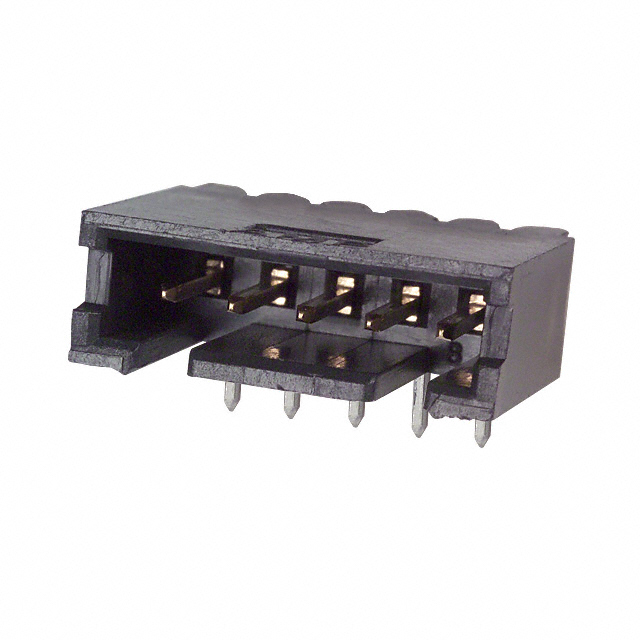

5-103361-3
制造商: TE CONNECTIVITY AMP CONNECTORS数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 5 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 5
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: -
绝缘高度: 0.214（5.44mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 热塑塑胶
特性: -
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
103361-3
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 5 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 5
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: -
绝缘高度: 0.214（5.44mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡 - 铅
更多
触头材料: 磷青铜
绝缘材料: 热塑塑胶
特性: -
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -

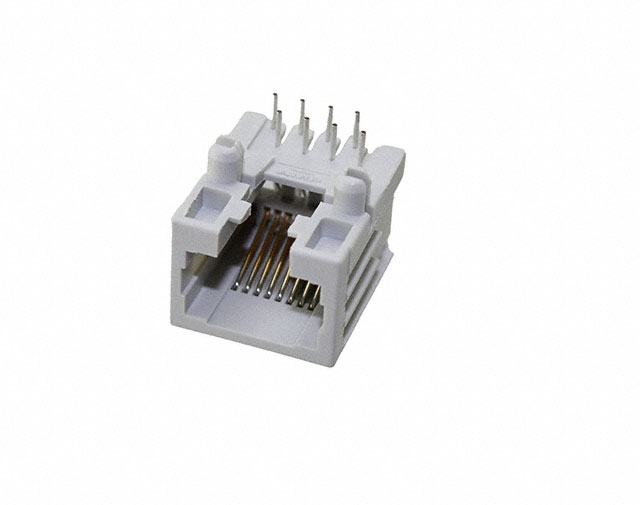

3-215877-1
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 模块化连接器 - 插孔 8p8c（RJ45，以太网） 90°角（直角） 无屏蔽 Cat3
连接器类型: 插孔
针位/触头数: 8p8c（RJ45，以太网）
端口数: 1
排数: 1
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
屏蔽: 无屏蔽
等级: Cat3
特性: 板锁
LED 颜色: 不包含 LED
侵入防护: -
凸片方向: 下
触头材料: 磷青铜
触头表面处理: 镀金

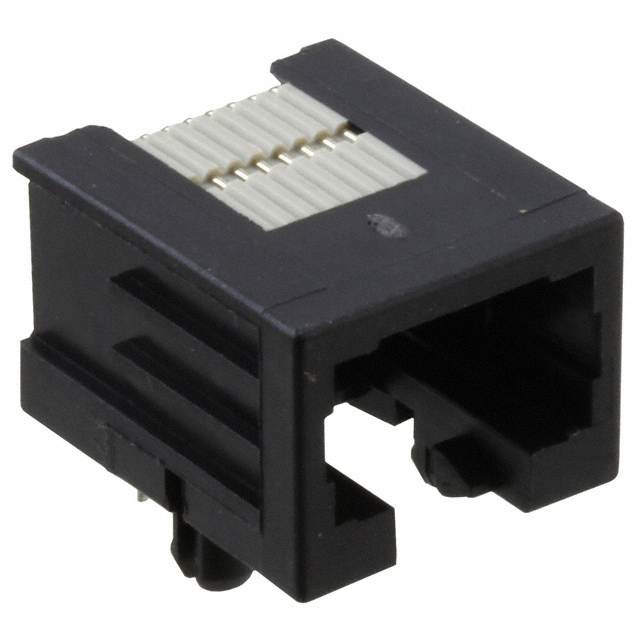

215877-1
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 模块化连接器 - 插孔 8p8c（RJ45，以太网） 90°角（直角） 无屏蔽 Cat3
连接器类型: 插孔
针位/触头数: 8p8c（RJ45，以太网）
端口数: 1
排数: 1
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
屏蔽: 无屏蔽
等级: Cat3
特性: 板锁
LED 颜色: 不包含 LED
侵入防护: -
凸片方向: 下
触头材料: 磷青铜
触头表面处理: 镀金

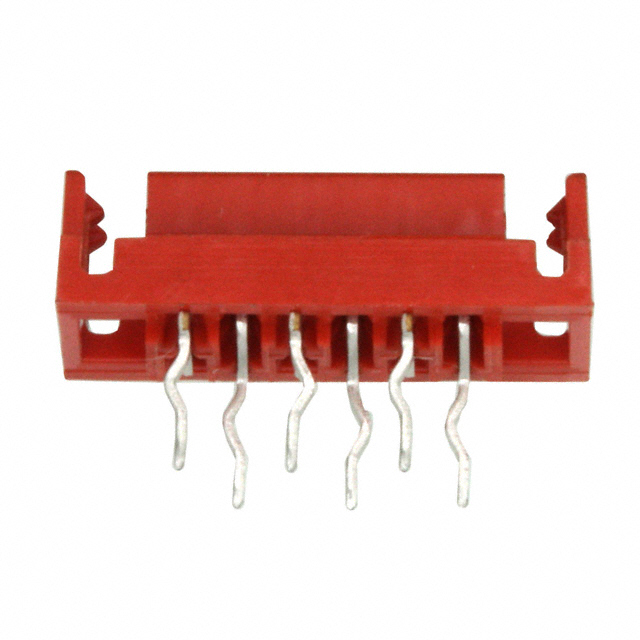

338068-6
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 6 位置 插座 连接器 0.100（2.54mm） 通孔 锡
连接器类型: 插座
触头类型: 叉状
样式: 板至板或电缆
针位数: 6
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 2
排距 - 配接: 0.100（2.54mm）
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 摩擦锁
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
绝缘颜色: 红色
绝缘高度: 0.157（4.00mm）
接触长度 - 柱: 0.122（3.10mm）
工作温度: -40°C ~ 105°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: -
额定电压: 100VDC
1-338068-6
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 16 位置 插座 连接器 0.100（2.54mm） 通孔 锡
连接器类型: 插座
触头类型: 叉状
样式: 板至板或电缆
针位数: 16
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 2
排距 - 配接: 0.100（2.54mm）
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 摩擦锁
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
绝缘颜色: 红色
绝缘高度: 0.157（4.00mm）
接触长度 - 柱: 0.122（3.10mm）
工作温度: -40°C ~ 105°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: -
额定电压: 100VDC

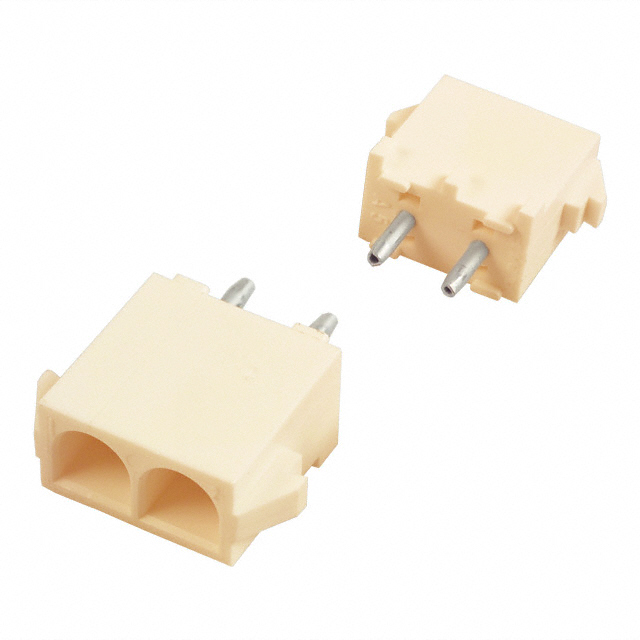

350428-1
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 2 位置 0.250（6.35mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.250（6.35mm）
针位数: 2
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: 0.155（3.94mm）
总体接触长度: -
绝缘高度: 0.550（13.97mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-2
绝缘颜色: 天然
额定电流（安培）: -
额定电压: -
