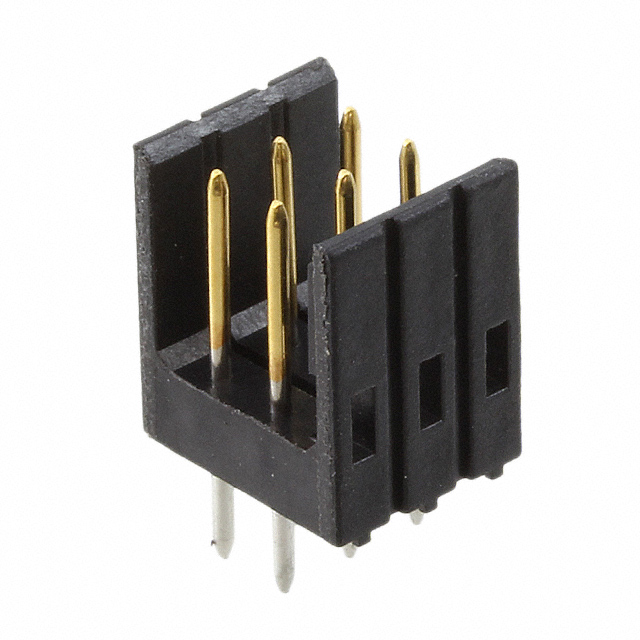

826469-3
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 6 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 6
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 2 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: -
接触长度 - 柱: 0.126（3.20mm）
总体接触长度: -
绝缘高度: 0.394（10.00mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 3.90µin（0.099µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），玻璃纤维增强型
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

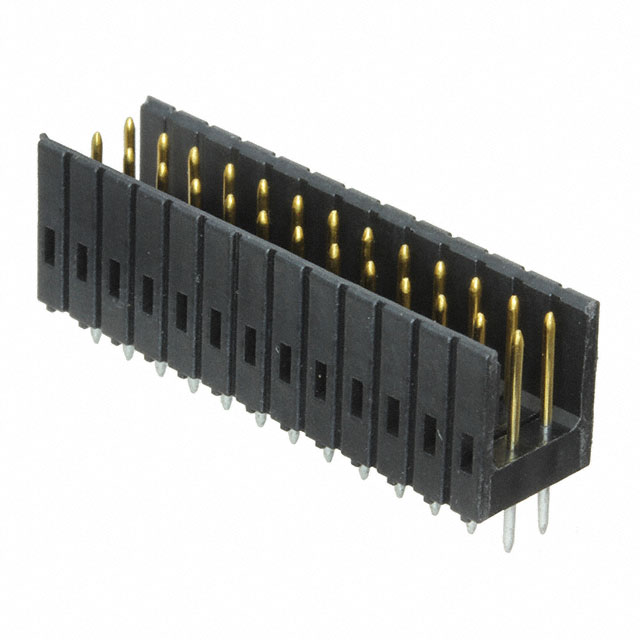

1-826469-3
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 26 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 26
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 2 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: -
接触长度 - 柱: 0.126（3.20mm）
总体接触长度: -
绝缘高度: 0.394（10.00mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 3.90µin（0.099µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），玻璃纤维增强型
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 2
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 32
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 4
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 12
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 16
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 7
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.125（3.18mm）
接触长度 - 柱: 0.125（3.18mm）
总体接触长度: 0.460（11.68mm）
绝缘高度: 0.211（5.35mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 20.0µin（0.51µm）
触头表面处理 - 柱: 镍
更多
触头材料: -
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
