JD0-0001NL
制造商: PULSE ELECTRONICS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 1 端口 RJ45 通孔 10/100/1000 Base-T，AutoMDIX
连接器类型: RJ45
端口数: 1
排数: 1
应用: 10/100/1000 Base-T，AutoMDIX
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
板上高度: 0.537（13.65mm）
LED 颜色: 绿 - 黄
每插孔磁芯数: 8
屏蔽: 屏蔽式，EMI指
特性: 板导轨
凸片方向: 下
触头材料: 磷青铜
触头表面处理: 镀金
工作温度: 0°C ~ 70°C

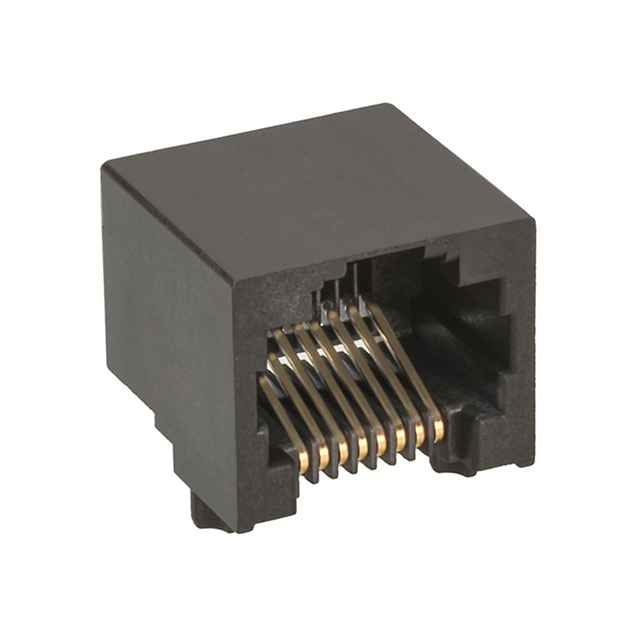

SS-90000-001
制造商: STEWART CONNECTOR分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 模块化连接器 - 插孔 8p8c（RJ45，以太网） 90°角（直角） 无屏蔽
连接器类型: 插孔
针位/触头数: 8p8c（RJ45，以太网）
端口数: 1
排数: 1
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
屏蔽: 无屏蔽
等级: -
特性: -
LED 颜色: 不包含 LED
侵入防护: -
凸片方向: 下
触头材料: -
触头表面处理: 镀金

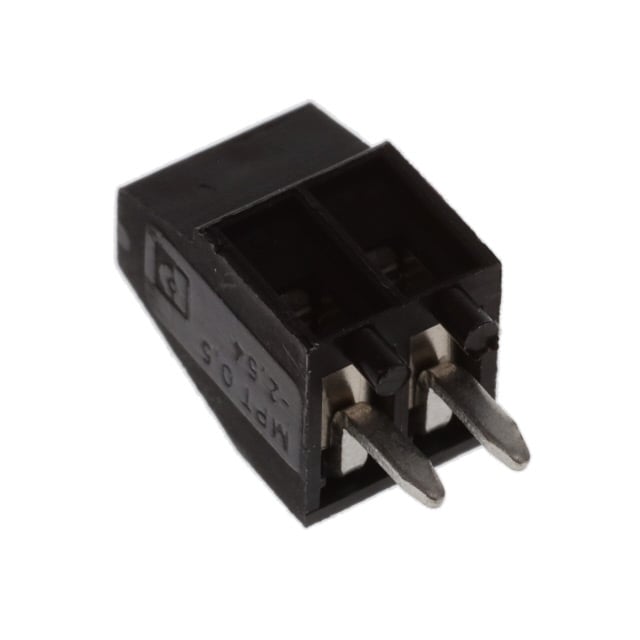

层级数: 1
每级针位数: 2
间距: 0.100（2.54mm）
配接方向: 水平，带板
电流: 6 A
电压: 125 V
线规: 20-30 AWG
安装类型: 通孔
电线端接: 螺钉
特性: -
颜色: 黑色

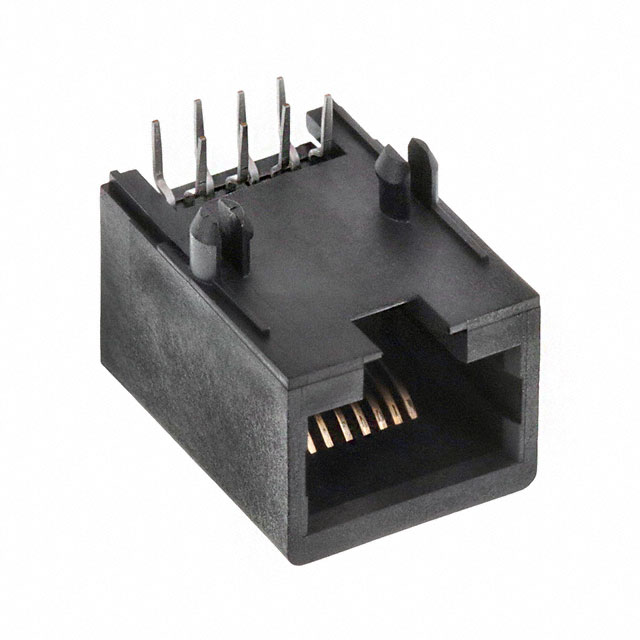

连接器类型: 插孔
针位/触头数: 8p8c（RJ45，以太网）
端口数: 1
排数: 1
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
屏蔽: 无屏蔽
等级: Cat3
特性: 板导轨
LED 颜色: 不包含 LED
侵入防护: -
凸片方向: 上
触头材料: 磷青铜
触头表面处理: 镀金
连接器类型: 插孔
针位/触头数: 8p8c（RJ45，以太网）
端口数: 1
排数: 1
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
屏蔽: -
等级: Cat5
特性: 板锁
LED 颜色: 不包含 LED
侵入防护: -
凸片方向: 下
触头材料: 磷青铜
触头表面处理: 镀金
5-6610000-1
制造商: BEL FUSE INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 2 端口 RJ45 通孔 10/100 Base-T，AutoMDIX
连接器类型: RJ45
端口数: 2
排数: 1
应用: 10/100 Base-T，AutoMDIX
安装类型: 通孔
方向: 90°角（直角）
端接: 焊接
板上高度: 0.545（13.84mm）
LED 颜色: 绿 - 黄
每插孔磁芯数: 4
屏蔽: 屏蔽式，EMI指
特性: 板锁，去耦电容
凸片方向: 上
触头材料: 磷青铜
触头表面处理: 镀金
工作温度: 0°C ~ 70°C

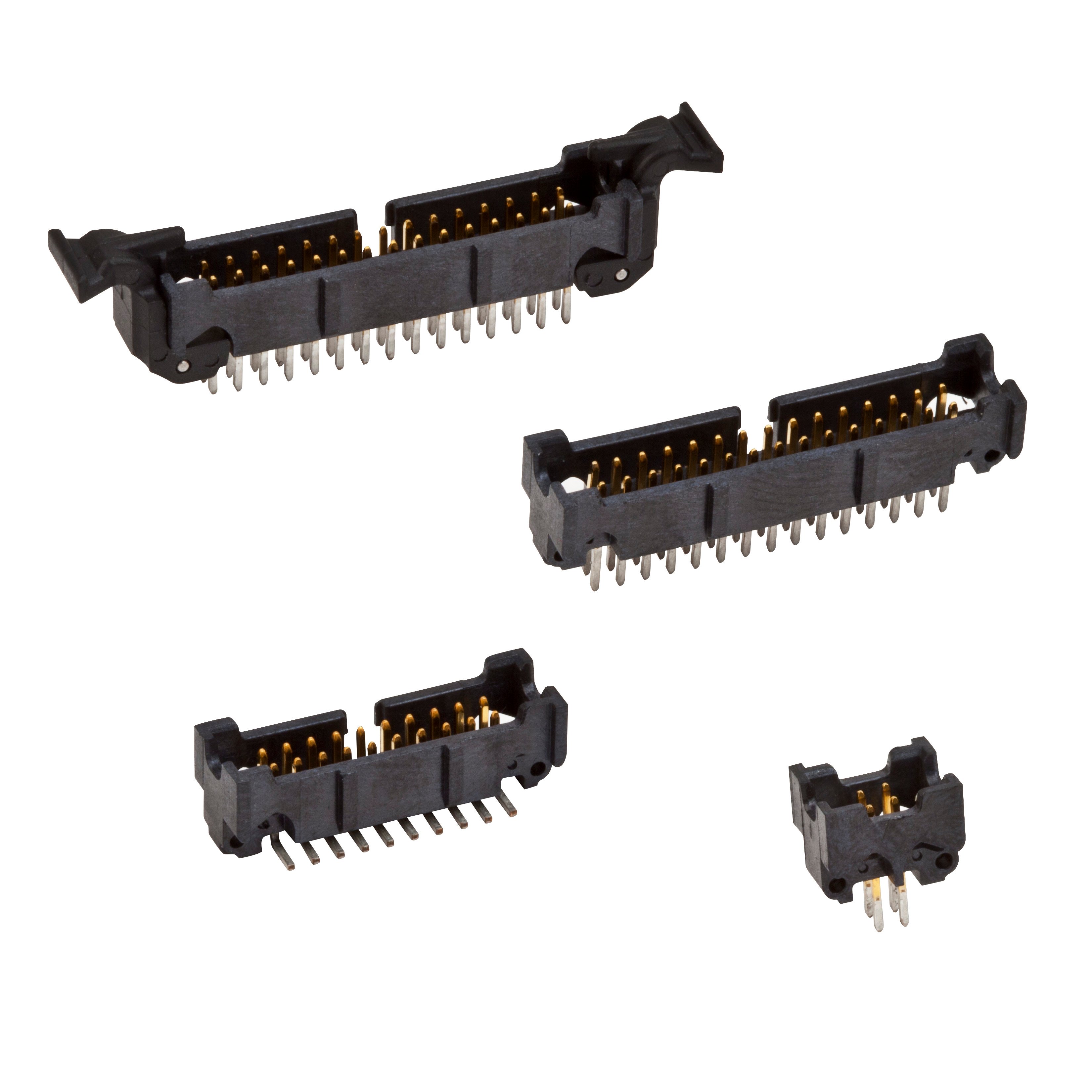

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 20
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 3 墙
安装类型: 通孔，直角
端接: 绕接线
紧固类型: 推挽式
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.610（15.49mm）
总体接触长度: -
绝缘高度: 0.340（8.64mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: -
更多
触头材料: 磷青铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型
特性: 键槽，安装法兰
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1.75A
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 4
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.320（8.13mm）
接触长度 - 柱: 0.050（1.27mm）
总体接触长度: 0.470（11.94mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 3.00µin（0.076µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 随线规而各异
额定电压: -
ZSS-117-09-L-D-1253
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 34 位置 0.100（2.54mm）
连接器类型: 针座，抬升式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 34
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.250（6.35mm）
接触长度 - 柱: 0.177（4.50mm）
总体接触长度: 1.430（36.32mm）
绝缘高度: 1.253（31.83mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 聚酯，玻璃纤维增强型
特性: 键槽
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
