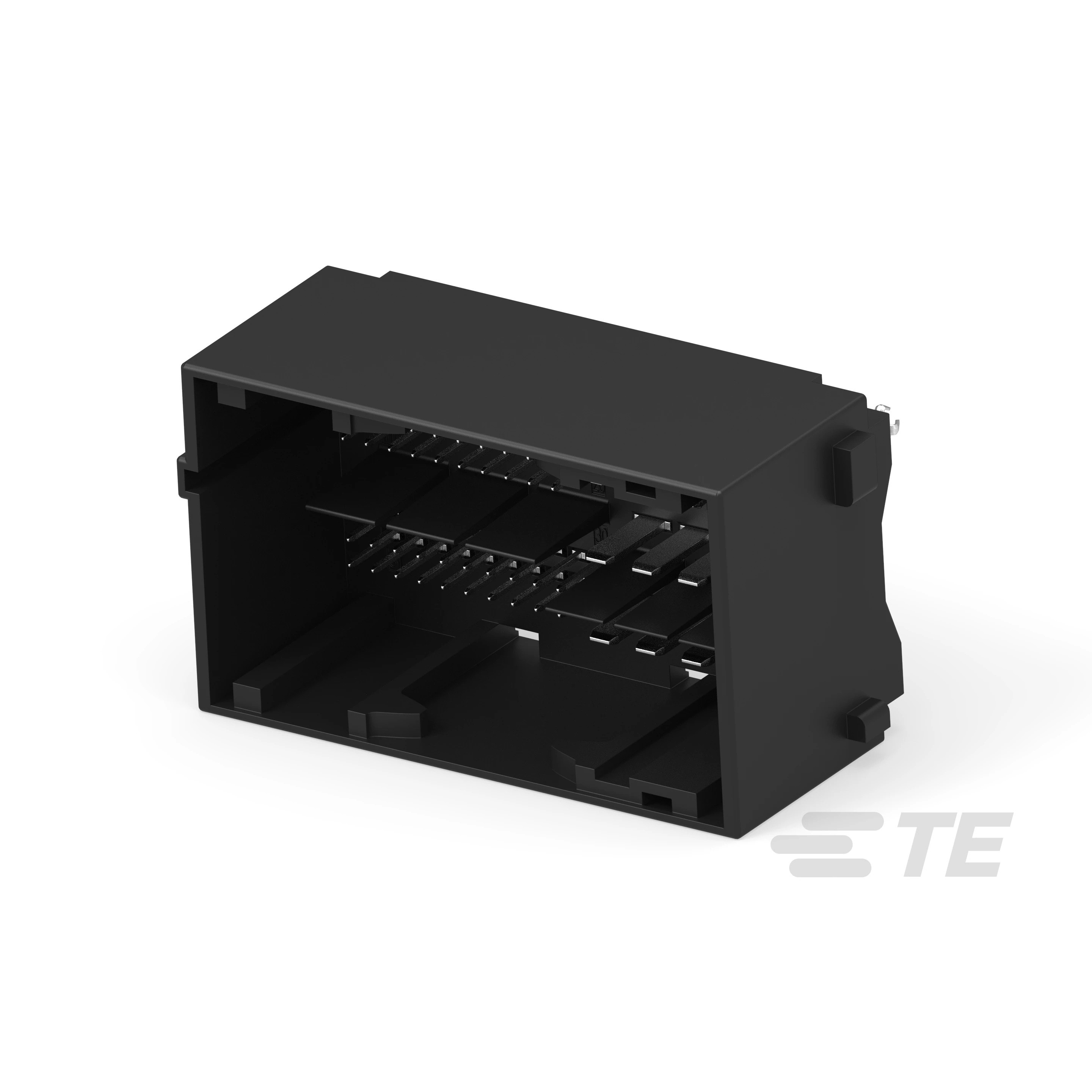

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: -
针位数: 52
排数: -
排距 - 配接: -
加载的针位数: 所有
样式: -
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 摩擦锁
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 1.087（27.60mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 150.0µin（3.81µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型
特性: 板锁
工作温度: -
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 30
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.120（3.05mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

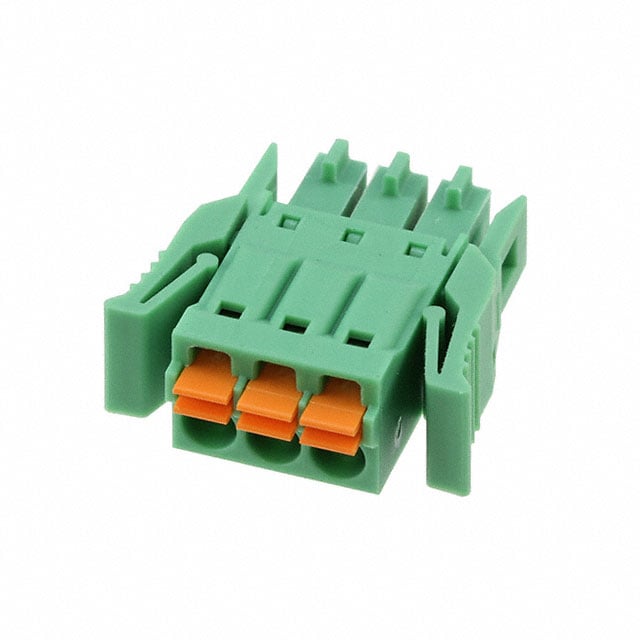

1952034
制造商: PHOENIX CONTACT数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 3 针位端子块 插头，母插口 0.138（3.50mm） 180° 自由悬挂
类型: 插头，母插口
针位数: 3
每级针位数: 3
层级数: 1
间距: 0.138（3.50mm）
针座方向: -
插线入口: 180°
端接样式: 无螺钉 - 压入式弹簧
安装类型: 自由悬挂
电流 - IEC: 8A
电压 - IEC: 320 V
电流 - UL: 8 A
电压 - UL: 150 V
线规或范围 - AWG: 16-24AWG
线规或范围 - mm²: 0.2-1.5mm²
颜色: 绿色
工作温度: -
触头配接表面处理: 锡
特性: 销锁

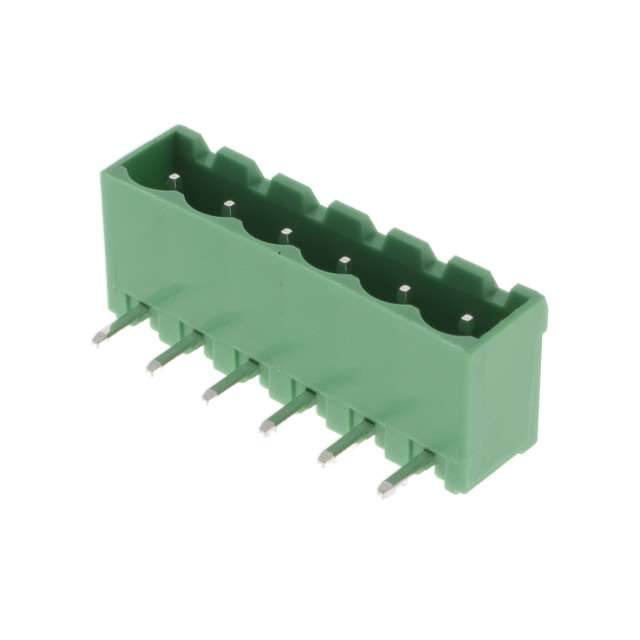

2350513-6
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 6 针位端子块 接头，公引脚，带罩（4 面） 0.197（5.00mm） 90°，直角 通孔
类型: 接头，公引脚，带罩（4 面）
针位数: 6
每级针位数: 6
层级数: 1
间距: 0.197（5.00mm）
针座方向: 90°，直角
插线入口: -
端接样式: 焊接
安装类型: 通孔
电流 - IEC: -
电流 - UL: 16 A
电压 - UL: 300 V
线规或范围 - AWG: -
线规或范围 - mm²: -
颜色: 绿色
工作温度: -40°C ~ 105°C
触头配接表面处理: 锡
特性: -

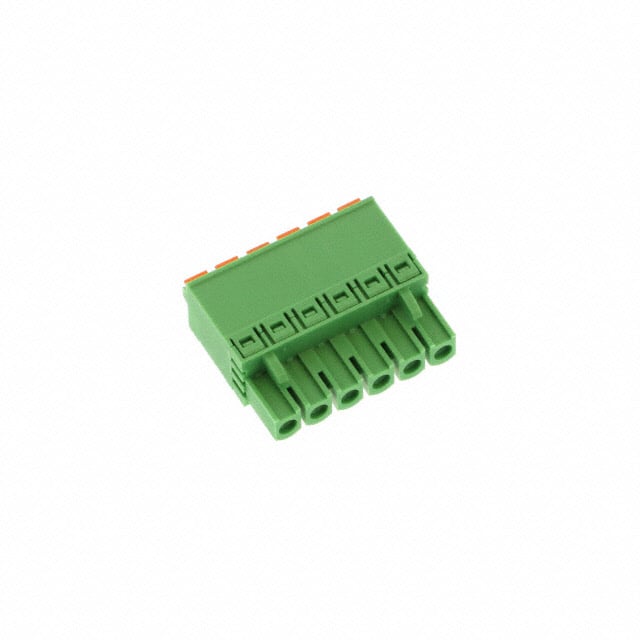

类型: 插头，母插口
针位数: 6
每级针位数: 6
层级数: 1
间距: 0.200（5.08mm）
针座方向: -
插线入口: 180°
端接样式: 无螺钉 - 支管弹簧，推入式弹簧
安装类型: 自由悬挂
电流 - IEC: 12A
电压 - IEC: 630 V
电流 - UL: 10 A
电压 - UL: 300 V
线规或范围 - AWG: 14-24 AWG
线规或范围 - mm²: 0.2-1.5mm²
颜色: 绿色
工作温度: -
触头配接表面处理: 锡
特性: 固定锁（非导线侧）
TW-10-03-G-D-136-160
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 20 针位针座间隔柱连接器 0.079（2.00mm） 镀金 通孔
针位数: 20
间距: 0.079（2.00mm）
排数: 2
排距: 0.079（2.00mm）
长度 - 总体引脚: 0.535（13.589mm）
长度 - 柱（配接）: 0.239（6.071mm）
长度 - 堆叠高度: 0.136（3.454mm）
长度 - 焊尾: 0.160（4.064mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 20.0µin（0.51µm）
颜色: 黑色
TW-18-04-G-S-236-160
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 18 针位针座间隔柱连接器 0.079（2.00mm） 镀金 通孔
针位数: 18
间距: 0.079（2.00mm）
排数: 1
排距: -
长度 - 总体引脚: 0.555（14.097mm）
长度 - 柱（配接）: 0.159（4.039mm）
长度 - 堆叠高度: 0.236（5.994mm）
长度 - 焊尾: 0.160（4.064mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 20.0µin（0.51µm）
颜色: 黑色
TW-12-04-G-D-236-160
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 24 针位针座间隔柱连接器 0.079（2.00mm） 镀金 通孔
针位数: 24
间距: 0.079（2.00mm）
排数: 2
排距: 0.079（2.00mm）
长度 - 总体引脚: 0.555（14.097mm）
长度 - 柱（配接）: 0.159（4.039mm）
长度 - 堆叠高度: 0.236（5.994mm）
长度 - 焊尾: 0.160（4.064mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 20.0µin（0.51µm）
颜色: 黑色
IT9M2-84P-0.5SH3
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 84 位置 连接器 插头，中央触点带 表面贴装，直角 镀金
连接器类型: 插头，中央触点带
针位数: 84
间距: 0.020（0.50mm）
排数: 4
安装类型: 表面贴装，直角
特性: -
触头表面处理: 镀金
触头表面处理厚度: 30.0µin（0.76µm）
接合堆叠高度: -
板上高度: 0.713（18.10mm）
TW-10-04-G-D-236-160
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 20 针位针座间隔柱连接器 0.079（2.00mm） 镀金 通孔
针位数: 20
间距: 0.079（2.00mm）
排数: 2
排距: 0.079（2.00mm）
长度 - 总体引脚: 0.555（14.097mm）
长度 - 柱（配接）: 0.159（4.039mm）
长度 - 堆叠高度: 0.236（5.994mm）
长度 - 焊尾: 0.160（4.064mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 20.0µin（0.51µm）
颜色: 黑色
