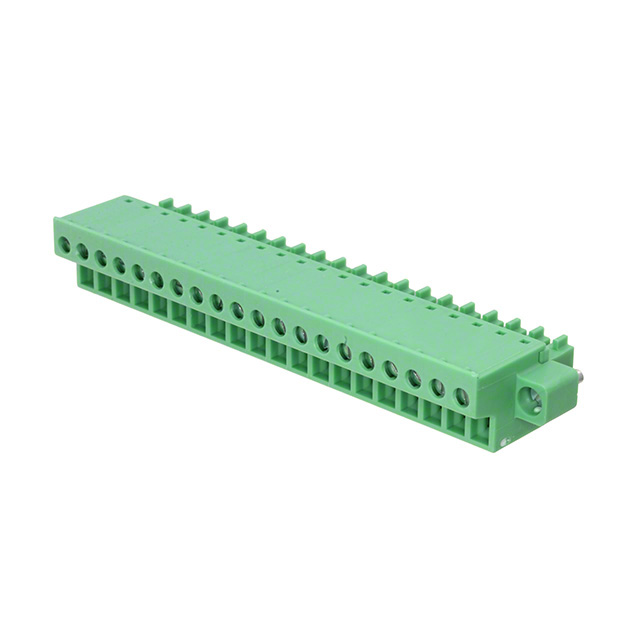

1851038
制造商: PHOENIX CONTACT数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 20 针位端子块 插头，母插口 0.150（3.81mm） 180° 自由悬挂
类型: 插头，母插口
针位数: 20
每级针位数: 20
层级数: 1
间距: 0.150（3.81mm）
针座方向: -
插线入口: 180°
端接样式: 螺钉 - 压力夹
安装类型: 自由悬挂
电流 - IEC: 8A
电压 - IEC: 320 V
电流 - UL: 8 A
电压 - UL: 300 V
线规或范围 - AWG: 16-30 AWG
线规或范围 - mm²: 0.14-1.5mm²
颜色: 绿色
工作温度: -
触头配接表面处理: 锡
特性: 配接法兰

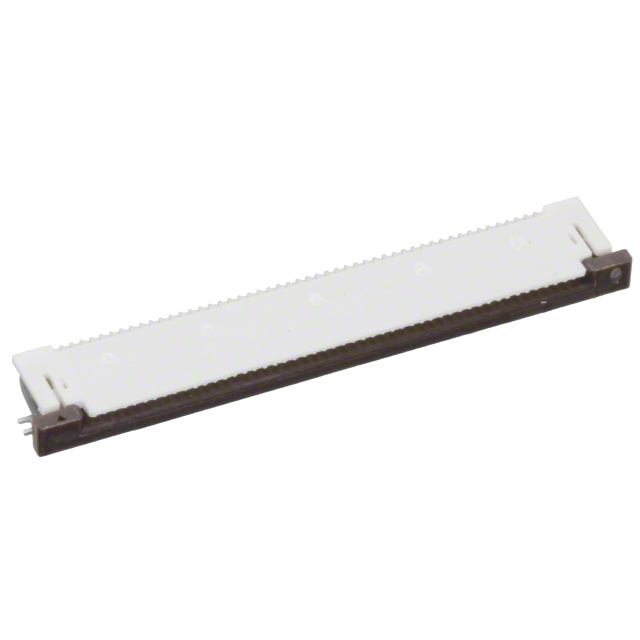

扁平柔性类型: FFC，FPC
安装类型: 表面贴装，直角
连接器/触头类型: 触点，顶部
针位数: 50
间距: 0.020（0.50mm）
端接: 焊接
FFC、FCB 厚度: 0.30mm
板上高度: 0.079（2.00mm）
锁定功能: 滑锁
电缆端类型: 直形，锥形
触头材料: 磷青铜
触头表面处理: 锡铋
外壳材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
致动器材料: 聚苯硫醚（PPS），玻璃纤维增强型
特性: 固定焊尾，零插入力（ZIF）
额定电压: 50V
工作温度: -40°C ~ 85°C
材料可燃性等级: UL94 V-0
306-018-500-168
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 36 位置 母头 连接器 非指定 - 双边 镀金 0.156（3.96mm） 绿色
卡类型: 非指定 - 双边
公母: 母头
针位/格/排数: 18
针位数: 36
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 2
间距: 0.156（3.96mm）
读数: 双
特性: 卡导轨
安装类型: 面板安装
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 悬臂
颜色: 绿色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C
316-018-500-168
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 36 位置 母头 连接器 非指定 - 双边 镀金 0.156（3.96mm） 绿色
卡类型: 非指定 - 双边
公母: 母头
针位/格/排数: 18
针位数: 36
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 2
间距: 0.156（3.96mm）
读数: 双
特性: 卡导轨
安装类型: 面板安装
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 悬臂
颜色: 绿色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C
356-018-500-168
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 36 位置 母头 连接器 非指定 - 双边 镀金 0.156（3.96mm） 黑色
卡类型: 非指定 - 双边
公母: 母头
针位/格/排数: 18
针位数: 36
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 2
间距: 0.156（3.96mm）
读数: 双
特性: 卡导轨
安装类型: 面板安装
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 悬臂
颜色: 黑色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C
337-018-500-168
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 18 位置 母头 连接器 非指定 - 单边 镀金 0.156（3.96mm） 绿色
卡类型: 非指定 - 单边
公母: 母头
针位/格/排数: 18
针位数: 18
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 1
间距: 0.156（3.96mm）
读数: 单路
特性: -
安装类型: 通孔
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 悬臂
颜色: 绿色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C

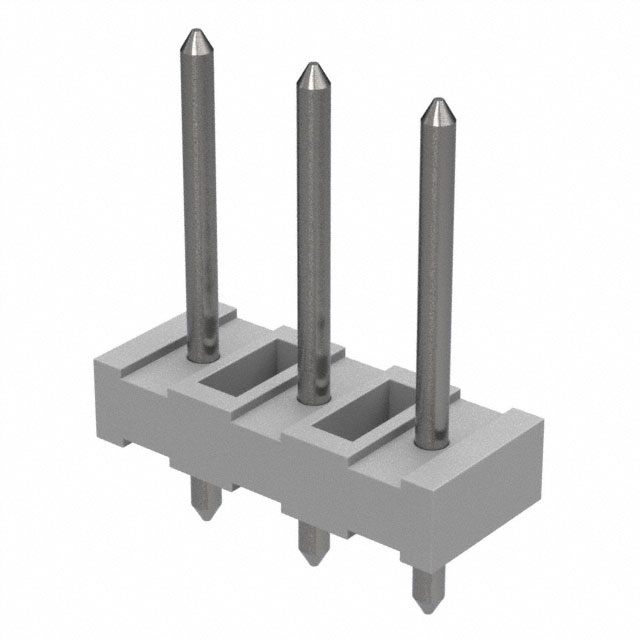

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.200（5.08mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.470（11.94mm）
接触长度 - 柱: 0.155（3.94mm）
总体接触长度: 0.750（19.05mm）
绝缘高度: 0.125（3.18mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 100.0µin（2.54µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-2
绝缘颜色: 天然
额定电流（安培）: -
额定电压: -
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 可切割
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.120（3.05mm）
总体接触长度: 0.450（11.43mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 78.7µin（2.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 热塑塑胶
特性: -
工作温度: -65°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A/触头
额定电压: -

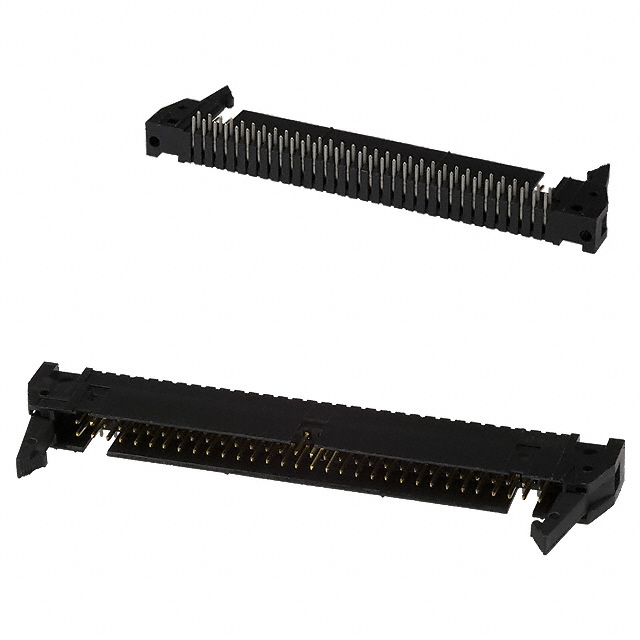

1-5499141-2
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 64 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 64
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁定/弹出钩，长
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: -
绝缘高度: 0.315（8.00mm）
触头形状: 方形
触头表面处理 - 配接: 金或金-钯
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: -
特性: 键槽，安装法兰
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A/触头
额定电压: 250VAC

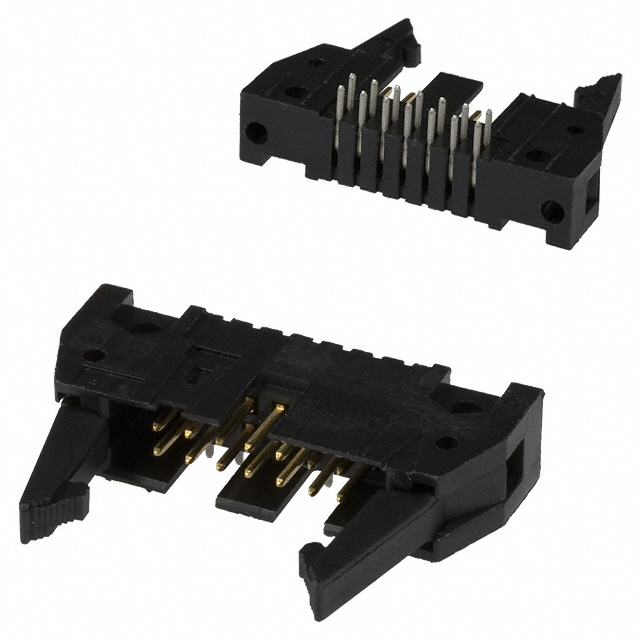

5499141-2
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 14 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 14
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁定/弹出钩，长
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: -
绝缘高度: 0.315（8.00mm）
触头形状: 方形
触头表面处理 - 配接: 金或金-钯
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: -
特性: 键槽，安装法兰
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A/触头
额定电压: 250VAC
