2-5499141-2
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 14 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 14
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁定/弹出钩，长
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: -
绝缘高度: 0.315（8.00mm）
触头形状: 方形
触头表面处理 - 配接: 金或金-钯
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: -
特性: 键槽，安装法兰
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 蓝色
额定电流（安培）: 1A/触头
额定电压: 250VAC
3-5499141-2
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 64 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 64
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁定/弹出钩，长
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: -
绝缘高度: 0.315（8.00mm）
触头形状: 方形
触头表面处理 - 配接: 金或金-钯
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: -
特性: 键槽，安装法兰
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 蓝色
额定电流（安培）: 1A/触头
额定电压: 250VAC

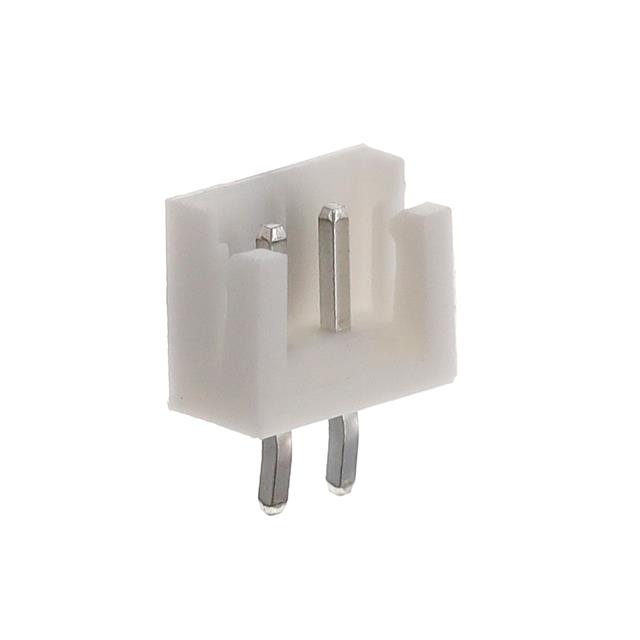

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.098（2.50mm）
针位数: 2
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 3 墙
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 推挽式
接触长度 - 配接: 0.142（3.60mm）
接触长度 - 柱: 0.126（3.20mm）
总体接触长度: 0.362（9.20mm）
绝缘高度: 0.236（6.00mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: -
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA66），尼龙 6/6
特性: -
工作温度: -25°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 白色
额定电流（安培）: 3A
额定电压: 250VAC

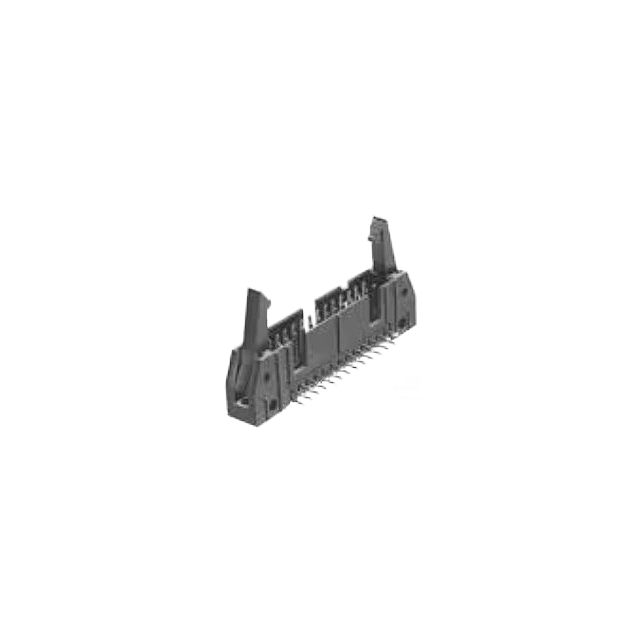

XG4A-6434
制造商: ARATAS (FORMERLY OMRON COMPONENTS)数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 64 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 64
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁定/弹出钩，长
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.126（3.20mm）
总体接触长度: -
绝缘高度: 0.335（8.51mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 5.90µin（0.150µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜，镍
绝缘材料: 聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型
特性: 键槽，安装法兰
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: 300V

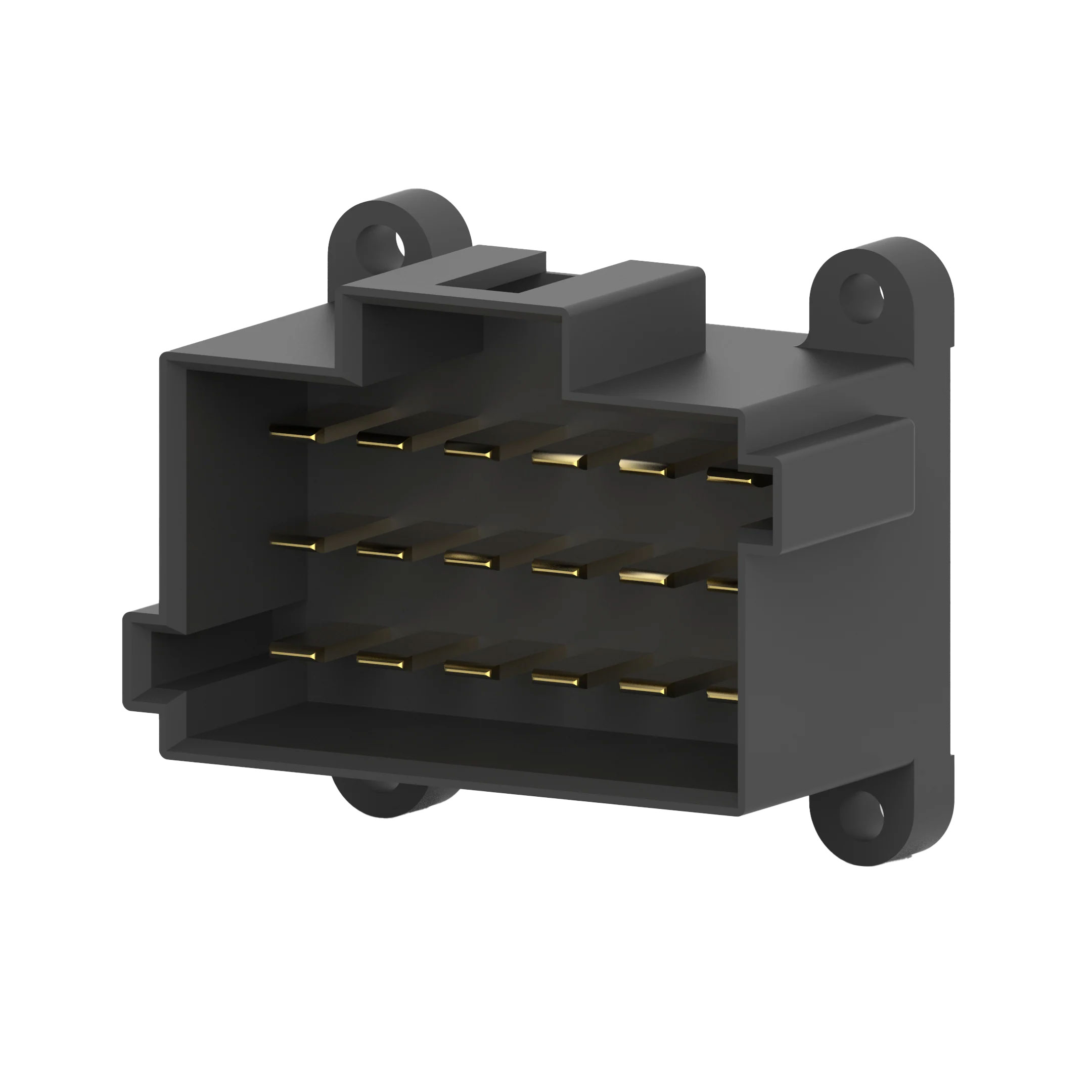

967116-2
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 18 位置 0.197（5.00mm）
连接器类型: 接头
触头类型: 接片
间距 - 配接: 0.197（5.00mm）
针位数: 18
排数: 3
排距 - 配接: 0.217（5.51mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: 0.138（3.50mm）
总体接触长度: -
绝缘高度: 0.815（20.70mm）
触头形状: 矩形
触头表面处理 - 配接: 银
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 聚酰胺（PA66），尼龙 6/6，玻璃纤维增强型
特性: 板导轨，安装法兰
工作温度: -
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

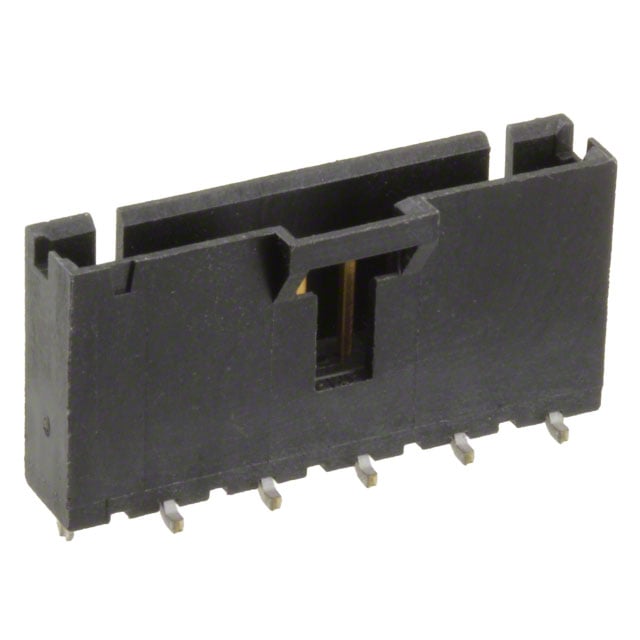

5-1375582-9
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 10 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 10
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.535（13.60mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 热塑塑胶
特性: 板锁，键槽
工作温度: -65°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: -
B24B-PADSS-F
制造商: JST SALES AMERICA INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 24 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 24
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: 0.134（3.40mm）
总体接触长度: -
绝缘高度: 0.402（10.20mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酰胺（PA66），尼龙 6/6，玻璃纤维增强型
特性: -
工作温度: -25°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 3A
额定电压: 250V

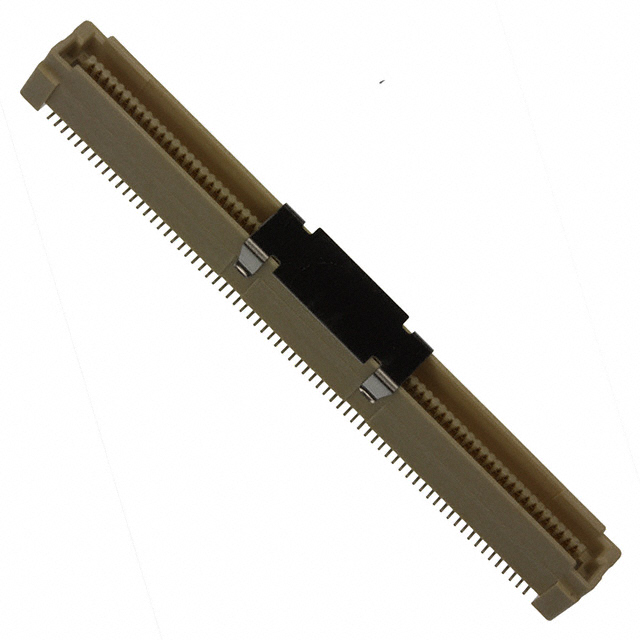

3-5177986-6
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 140 位置 连接器 插头，中央触点带 表面贴装型 镀金
连接器类型: 插头，中央触点带
针位数: 140
间距: 0.031（0.80mm）
排数: 2
安装类型: 表面贴装型
特性: 板导轨
触头表面处理: 镀金
触头表面处理厚度: 8.00µin（0.203µm）
接合堆叠高度: 8mm，12mm，16mm，20mm
板上高度: 0.309（7.85mm）
DF11-30DP-2DS(24)
制造商: HIROSE ELECTRIC CO LTD数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 30 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 30
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 销锁
接触长度 - 配接: 0.118（3.00mm）
接触长度 - 柱: 0.118（3.00mm）
总体接触长度: -
绝缘高度: 0.197（5.00mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 39.4µin（1.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -40°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 2A
额定电压: 250V

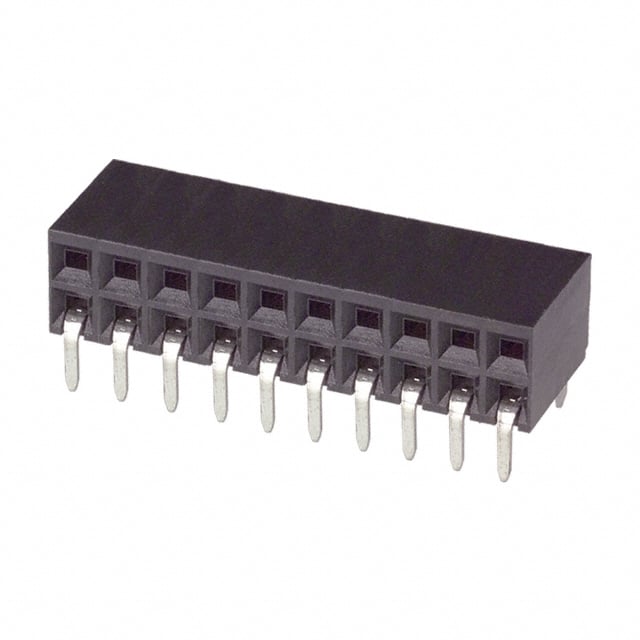

5535512-2
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 20 位置 插座 连接器 0.100（2.54mm） 通孔，直角 镀金
连接器类型: 插座
触头类型: 母形插口
样式: -
针位数: 20
加载的针位数: 所有
间距 - 配接: 0.100（2.54mm）
排数: 2
排距 - 配接: 0.100（2.54mm）
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
绝缘颜色: 黑色
绝缘高度: 0.238（6.05mm）
接触长度 - 柱: 0.115（2.92mm）
工作温度: -55°C ~ 125°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: 2A
额定电压: -
