连接器类型: 插座，外罩触点
针位数: 31
间距: 0.039（1.00mm）
排数: 2
安装类型: 表面贴装型
特性: 板导轨，固定焊尾
触头表面处理: 锡
触头表面处理厚度: 39.4µin（1.00µm）
接合堆叠高度: 4.3mm
板上高度: 0.130（3.30mm）

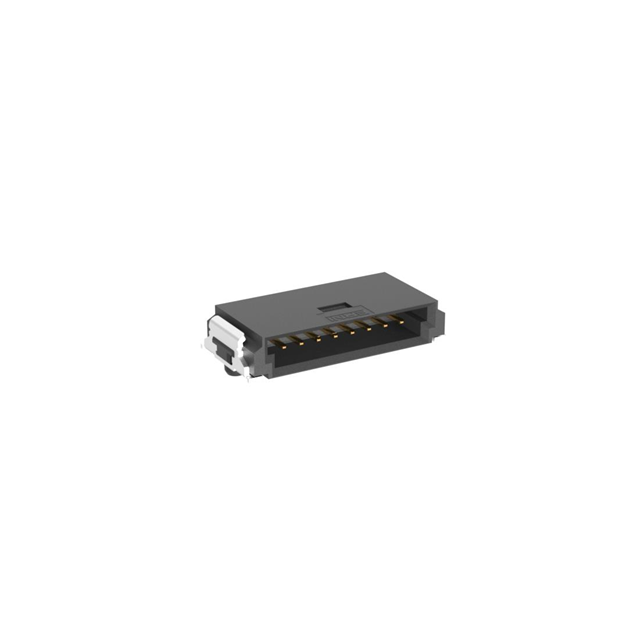

214014-E
制造商: TE CONNECTIVITY ERNI数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装，直角 8 位置 0.050（1.27mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 8
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: 0.098（2.50mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.117（2.97mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 液晶聚合物（LCP）
特性: 板导轨，固定焊尾
工作温度: -55°C ~ 150°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 5.4A/触头
额定电压: -

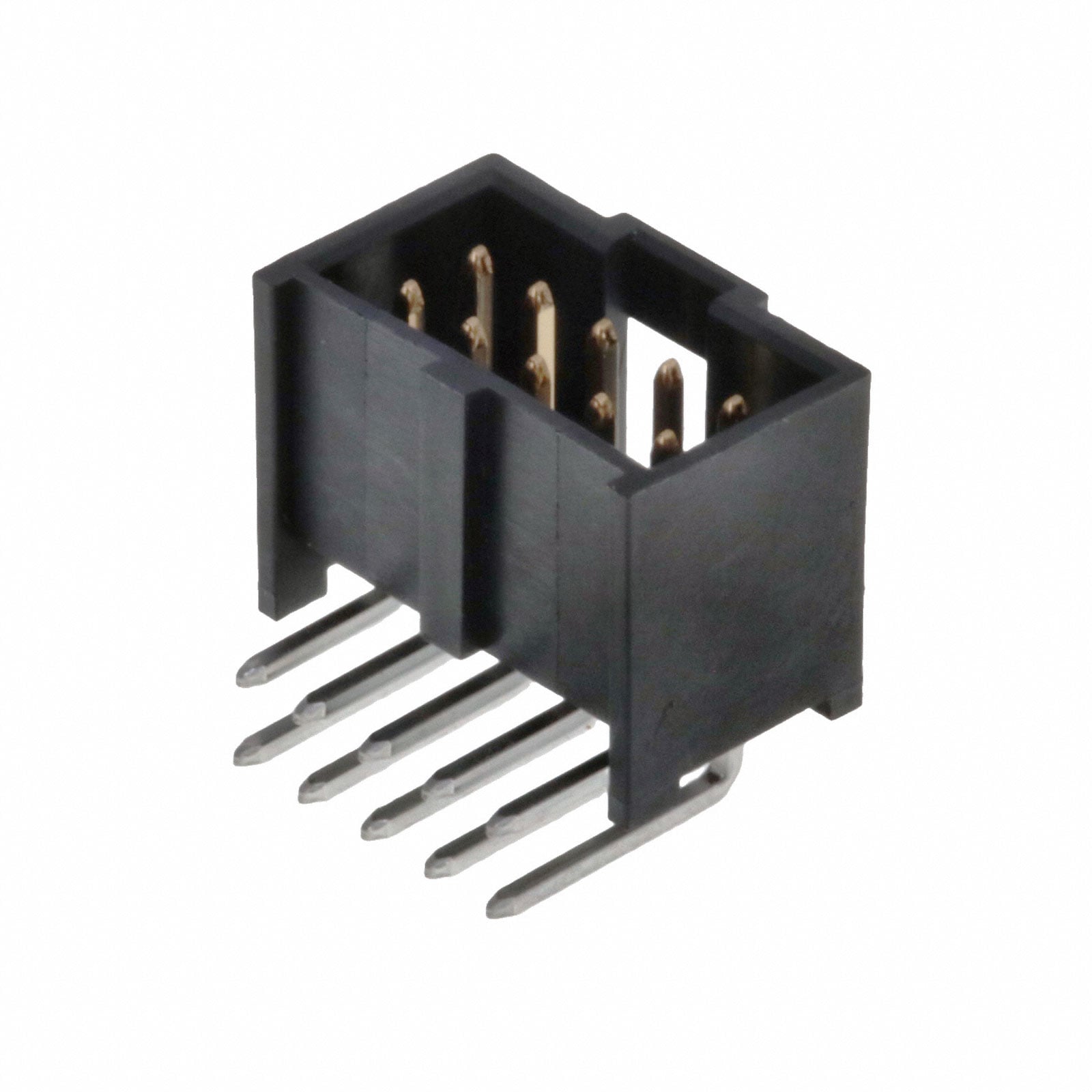

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 10
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: 0.266（6.75mm）
接触长度 - 柱: 0.114（2.90mm）
总体接触长度: -
绝缘高度: 0.384（9.75mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

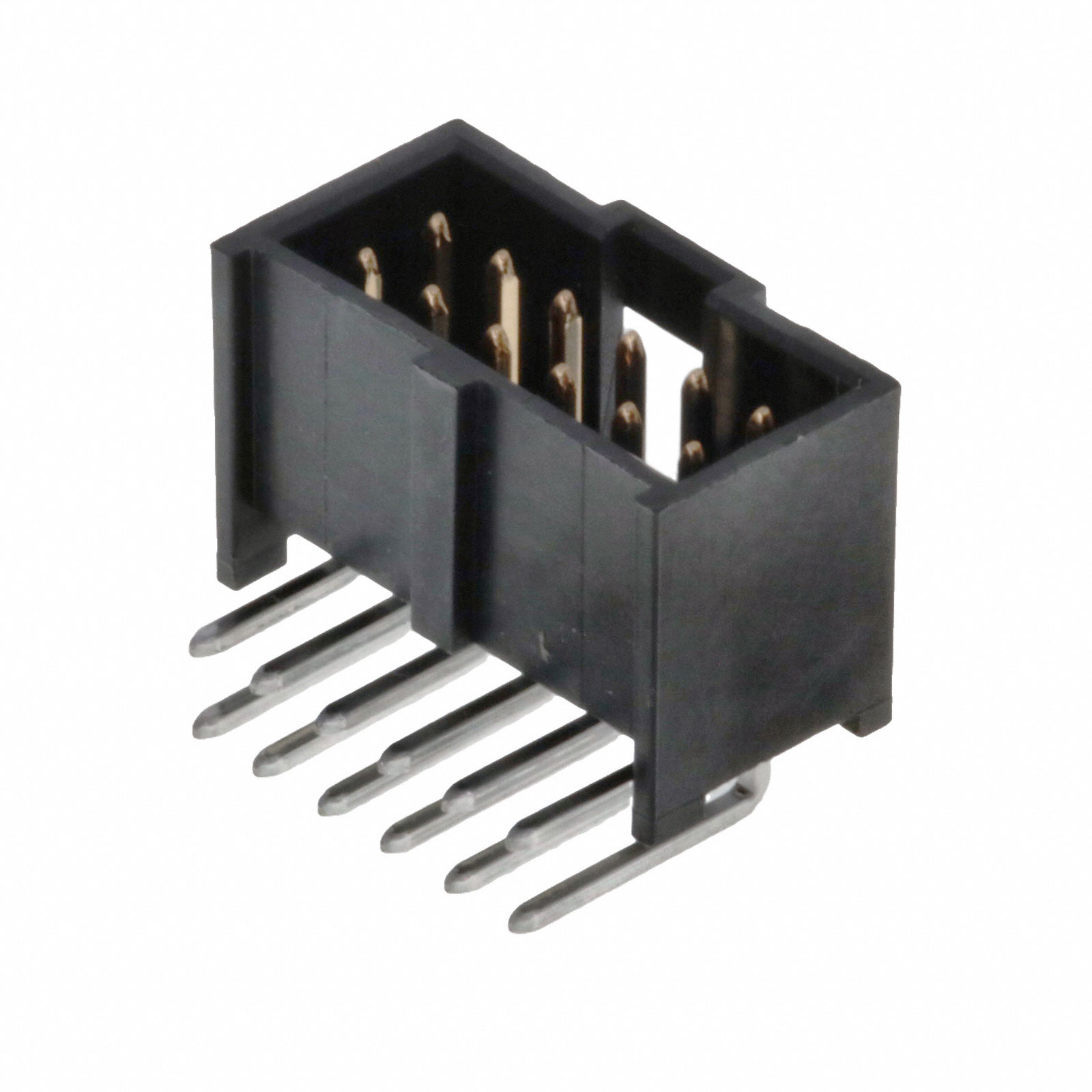

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 12
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: 0.266（6.75mm）
接触长度 - 柱: 0.114（2.90mm）
总体接触长度: -
绝缘高度: 0.384（9.75mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
连接器类型: 针座，可切割
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 2
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.230（5.84mm）
接触长度 - 柱: 0.300（7.62mm）
总体接触长度: 0.630（16.00mm）
绝缘高度: 0.100（2.54mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 磷青铜
绝缘材料: 聚对苯二甲酸丁二酯（PBT）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

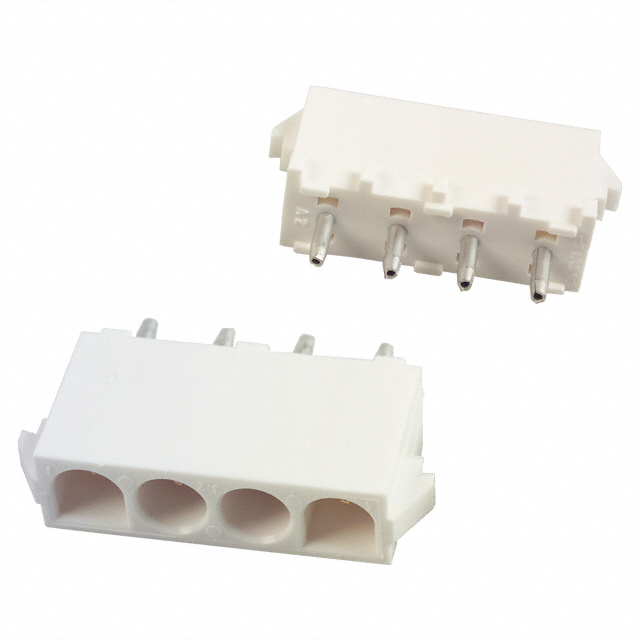

350793-1
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 4 位置 0.250（6.35mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.250（6.35mm）
针位数: 4
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁销滑道
接触长度 - 配接: -
接触长度 - 柱: 0.215（5.46mm）
总体接触长度: -
绝缘高度: 0.550（13.97mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 白色
额定电流（安培）: -
额定电压: -
282962-3
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 3 针位端子块 接头，公引脚，带罩（4 面） 0.295（7.50mm） 90°，直角 通孔
类型: 接头，公引脚，带罩（4 面）
针位数: 3
每级针位数: 3
层级数: 1
间距: 0.295（7.50mm）
针座方向: 90°，直角
插线入口: -
端接样式: 焊接
安装类型: 通孔
电流 - IEC: -
电流 - UL: 15 A
电压 - UL: 300 V
线规或范围 - AWG: -
线规或范围 - mm²: -
颜色: 绿色
工作温度: -40°C ~ 110°C
触头配接表面处理: 锡
特性: -

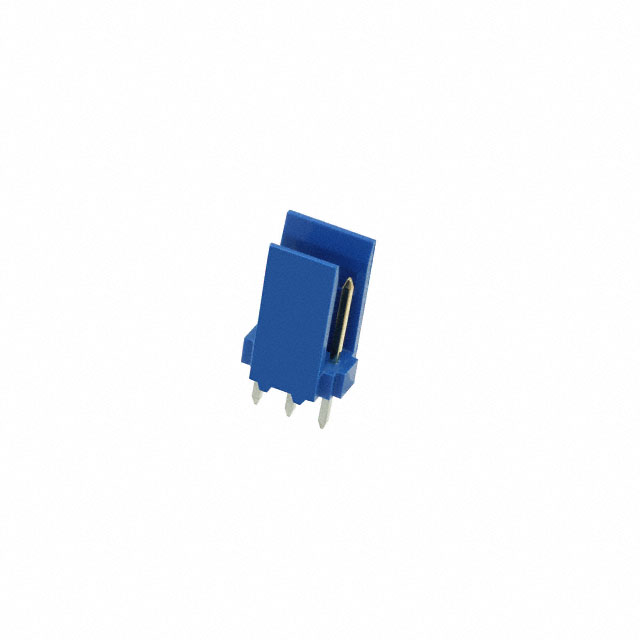

281696-3
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 3 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 2 墙
安装类型: 通孔
端接: 焊接
紧固类型: 摩擦锁
接触长度 - 配接: 0.276（7.00mm）
接触长度 - 柱: 0.114（2.90mm）
总体接触长度: 0.492（12.50mm）
绝缘高度: 0.449（11.40mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 16.0µin（0.41µm）
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 热塑塑胶
特性: -
工作温度: -40°C ~ 100°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 蓝色
额定电流（安培）: -
额定电压: -

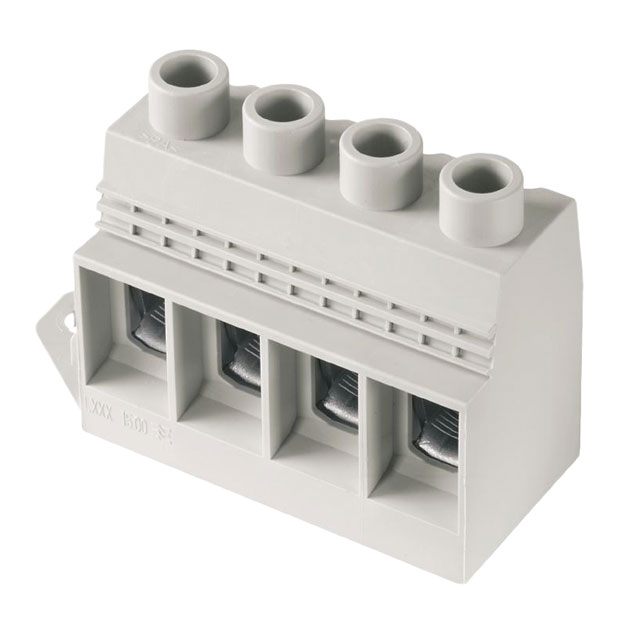

层级数: 1
每级针位数: 4
间距: 0.591（15.00mm）
配接方向: 水平，带板
电流: 127 A
电压: 600 V
线规: 1-20 AWG
安装类型: 通孔
电线端接: 螺钉 - 轭夹具，张力套管
特性: 法兰（安装）
颜色: 灰色
