连接器类型: 插头，外罩触点
针位数: 34
间距: 0.016（0.40mm）
排数: 2
安装类型: 表面贴装型
特性: 固定焊尾
触头表面处理: 镀金
触头表面处理厚度: 8.00µin（0.203µm）
接合堆叠高度: 1.5mm
板上高度: 0.045（1.14mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 18
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: 0.311（7.90mm）
接触长度 - 柱: 0.131（3.33mm）
总体接触长度: -
绝缘高度: 0.734（18.64mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 间规聚苯乙烯（SPS），玻璃填充
特性: 板导轨
工作温度: -
侵入防护: -
材料可燃性等级: -
绝缘颜色: 灰色
额定电流（安培）: -
额定电压: -

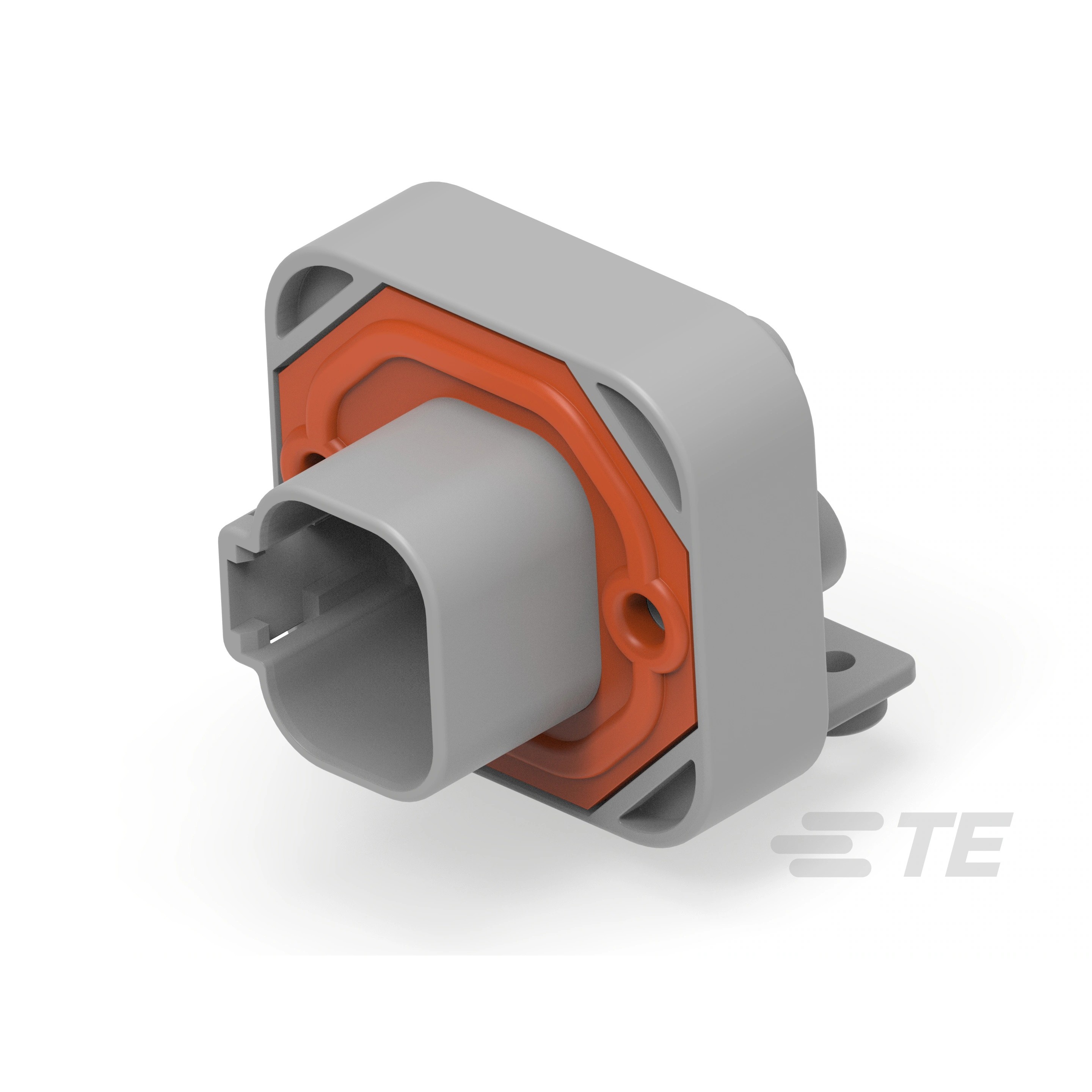

DT13-4P
制造商: TE CONNECTIVITY DEUTSCH CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 面板安装，通孔，直角 4 位置 0.175（4.44mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.175（4.44mm）
针位数: 4
排数: 2
排距 - 配接: 0.250（6.35mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 面板安装，通孔，直角
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: -
接触长度 - 柱: 0.122（3.10mm）
总体接触长度: -
触头形状: 圆形
触头表面处理 - 配接: 镍
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
触头材料: 铜合金
更多
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 安装法兰
工作温度: -55°C ~ 125°C
材料可燃性等级: -
绝缘颜色: 灰色
额定电流（安培）: -
额定电压: 250VDC

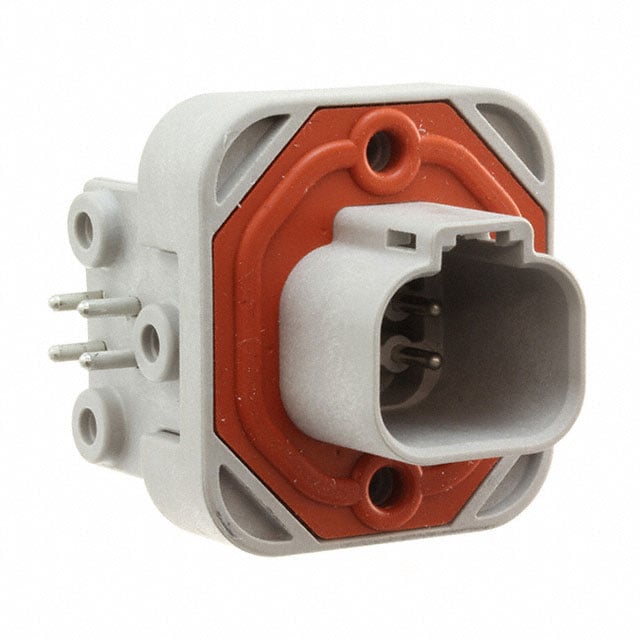

DT13-4P-G003
制造商: TE CONNECTIVITY DEUTSCH CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 4 位置 0.175（4.44mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.175（4.44mm）
针位数: 4
排数: 2
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: -
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 液晶聚合物（LCP）
特性: -
工作温度: -55°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 灰色
额定电流（安培）: 13A
额定电压: 250VAC/DC
BM28B0.6-6DS2-0.35V(53)
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 6 位置 连接器 接头，外罩触点 表面贴装型 镀金
连接器类型: 接头，外罩触点
针位数: 6
间距: 0.014（0.35mm）
排数: 2
安装类型: 表面贴装型
特性: 固定焊尾
触头表面处理: 镀金
触头表面处理厚度: 1.97µin（0.050µm）
接合堆叠高度: 0.6mm
板上高度: 0.018（0.46mm）
1672660000
制造商: WEIDMÜLLER数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 5 针位端子块 插头，母插口 0.200（5.08mm） 270° 自由悬挂
类型: 插头，母插口
针位数: 5
每级针位数: 5
层级数: 1
间距: 0.200（5.08mm）
针座方向: -
插线入口: 270°
端接样式: 无螺钉 - 弹簧笼/张力夹
安装类型: 自由悬挂
电流 - IEC: 16.5A
电压 - IEC: 400 V
电流 - UL: 10 A
电压 - UL: 300 V
线规或范围 - AWG: 12-26 AWG
线规或范围 - mm²: 0.2-2.5mm²
颜色: 黑色
工作温度: -50°C ~ 100°C
触头配接表面处理: 锡
特性: 固定锁（非导线侧）
346-030-500-158
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 30 位置 母头 连接器 非指定 - 单边 镀金 0.125（3.18mm） 绿色
卡类型: 非指定 - 单边
公母: 母头
针位/格/排数: 30
针位数: 30
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 1
间距: 0.125（3.18mm）
读数: 单路
特性: 卡导轨
安装类型: 通孔
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 悬臂
颜色: 绿色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C
345-030-500-158
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 30 位置 母头 连接器 非指定 - 单边 镀金 0.100（2.54mm） 绿色
卡类型: 非指定 - 单边
公母: 母头
针位/格/排数: 30
针位数: 30
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 1
间距: 0.100（2.54mm）
读数: 单路
特性: 卡导轨
安装类型: 通孔
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 悬臂
颜色: 绿色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C
306-030-500-158
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 60 位置 母头 连接器 非指定 - 双边 镀金 0.156（3.96mm） 绿色
卡类型: 非指定 - 双边
公母: 母头
针位/格/排数: 30
针位数: 60
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 2
间距: 0.156（3.96mm）
读数: 双
特性: 卡导轨
安装类型: 面板安装
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 悬臂
颜色: 绿色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C
356-030-500-158
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 60 位置 母头 连接器 非指定 - 双边 镀金 0.156（3.96mm） 黑色
卡类型: 非指定 - 双边
公母: 母头
针位/格/排数: 30
针位数: 60
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 2
间距: 0.156（3.96mm）
读数: 双
特性: 卡导轨
安装类型: 面板安装
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 悬臂
颜色: 黑色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C
