316-030-500-158
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 60 位置 母头 连接器 非指定 - 双边 镀金 0.156（3.96mm） 绿色
卡类型: 非指定 - 双边
公母: 母头
针位/格/排数: 30
针位数: 60
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 2
间距: 0.156（3.96mm）
读数: 双
特性: 卡导轨
安装类型: 面板安装
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 悬臂
颜色: 绿色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C
337-030-500-158
制造商: EDAC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 30 位置 母头 连接器 非指定 - 单边 镀金 0.156（3.96mm） 绿色
卡类型: 非指定 - 单边
公母: 母头
针位/格/排数: 30
针位数: 30
卡厚度: 0.054 ~ 0.070（1.37mm ~ 1.78mm）
排数: 1
间距: 0.156（3.96mm）
读数: 单路
特性: -
安装类型: 通孔
端接: 焊接孔眼
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）
触头类型: 悬臂
颜色: 绿色
法兰特征: 齐平安装，顶开口，螺纹插件，4-40
工作温度: -40°C ~ 105°C

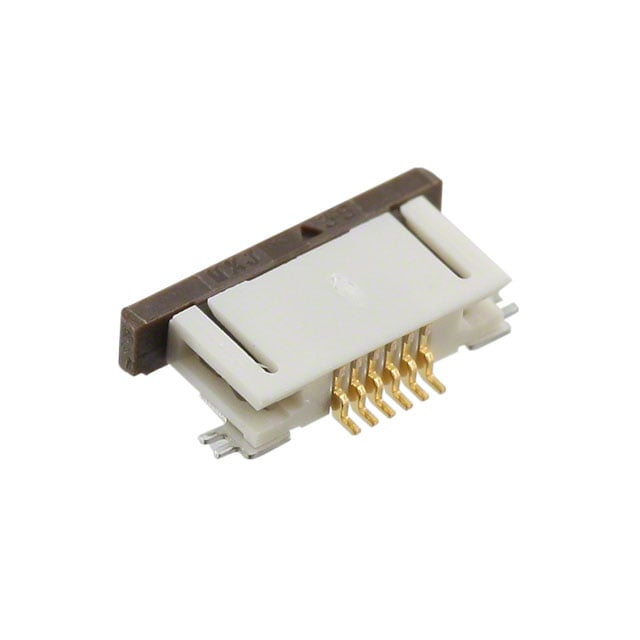

扁平柔性类型: FFC，FPC
安装类型: 表面贴装，直角
连接器/触头类型: 触点，底部
针位数: 6
间距: 0.020（0.50mm）
端接: 焊接
FFC、FCB 厚度: 0.30mm
板上高度: 0.079（2.00mm）
锁定功能: 滑锁
电缆端类型: 直形，锥形
触头材料: 磷青铜
触头表面处理: 镀金
外壳材料: 聚酰胺（PA46），尼龙 4/6，玻璃纤维增强型
致动器材料: 聚苯硫醚（PPS），玻璃纤维增强型
特性: 固定焊尾，零插入力（ZIF）
额定电压: 50V
工作温度: -20°C ~ 85°C
材料可燃性等级: UL94 V-0
TBP01P1-508-02BE
制造商: SAME SKY (FORMERLY CUI DEVICES)数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 2 针位端子块 插头，母插口 0.200（5.08mm） 180° 自由悬挂
类型: 插头，母插口
针位数: 2
每级针位数: 2
层级数: 1
间距: 0.200（5.08mm）
针座方向: -
插线入口: 180°
端接样式: 螺钉 - 提升笼式夹
安装类型: 自由悬挂
电流 - IEC: 20A
电压 - IEC: 320 V
电流 - UL: 16 A
电压 - UL: 300 V
线规或范围 - AWG: 12-28 AWG
线规或范围 - mm²: 2.5mm²
颜色: 蓝色
工作温度: -40°C ~ 105°C
触头配接表面处理: 镍
特性: 固定锁（非导线侧）

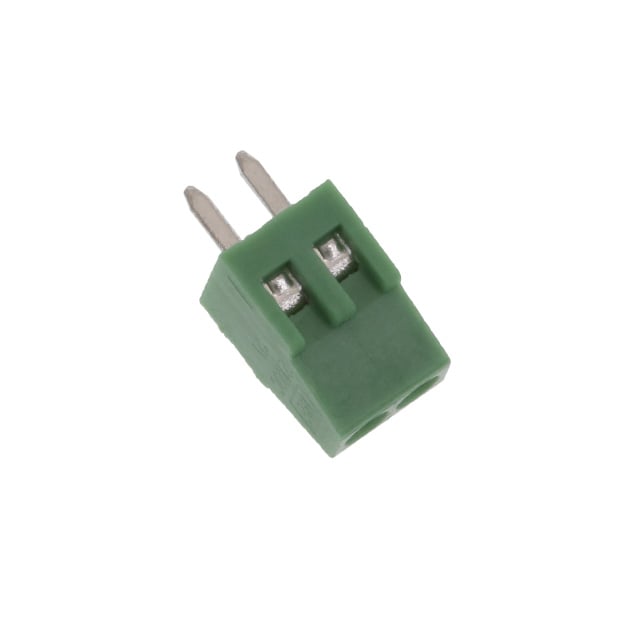

691210910002
制造商: WÜRTH ELEKTRONIK数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 2 接线板 - 线至板 水平，带板 0.100（2.54mm） 通孔
层级数: 1
每级针位数: 2
间距: 0.100（2.54mm）
配接方向: 水平，带板
电流: 6 A
电压: 150 V
线规: 18-30 AWG
安装类型: 通孔
电线端接: 螺钉 - 提升笼式夹
特性: -
颜色: 绿色
4395-0-00-15-00-00-08-0
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: PC 引脚 端子连接 通孔 镀金 0.079（2.01mm）直径
端子类型: PC 引脚
端子样式: 单端
引脚尺寸 - 法兰上方: 0.079（2.01mm）直径
引脚尺寸 - 法兰下方: 0.089（2.26mm）直径
长度 - 法兰上方: 0.580（14.73mm）
长度 - 法兰下方: 0.094（2.39mm）
长度 - 总体: 0.699（17.76mm）
法兰直径: 0.124（3.15mm）
安装孔直径: 0.093（2.36mm）
安装类型: 通孔
端接: 陷形
绝缘: 非绝缘
板厚度: 0.062（1.58mm）
触头材料: 铜合金
触头表面处理: 镀金
触头表面处理厚度: 10.0µin（0.25µm）

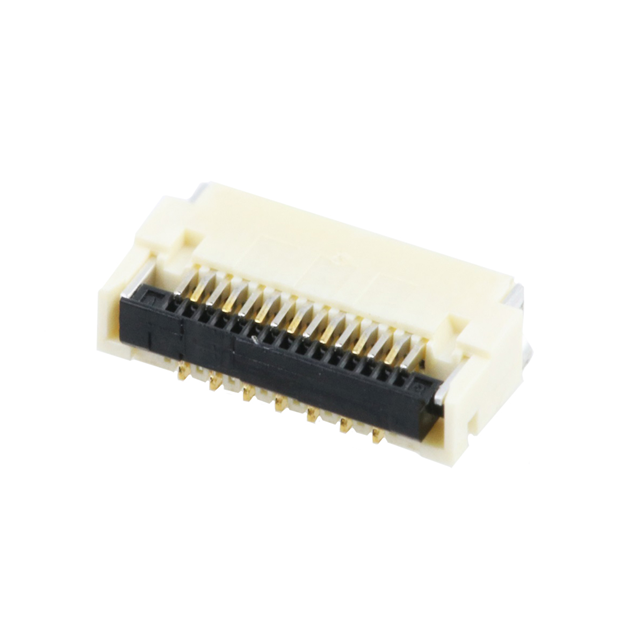

扁平柔性类型: FPC
安装类型: 表面贴装，直角
连接器/触头类型: 触头，上和下
针位数: 15
间距: 0.012（0.30mm）
端接: 焊接
FFC、FCB 厚度: 0.20mm
板上高度: 0.045（1.14mm）
锁定功能: 翻转锁定，背锁
电缆端类型: 锥形
触头材料: 磷青铜
触头表面处理: 镀金
外壳材料: 液晶聚合物（LCP），玻璃纤维增强型
致动器材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 固定焊尾
额定电压: 50V
工作温度: -40°C ~ 105°C
材料可燃性等级: UL94 V-0，UL94 HB
10162581-3134111LF
制造商: AMPHENOL ICC (FCI)分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 11 位置 连接器 插座，外罩触点 表面贴装型 镀金
连接器类型: 插座，外罩触点
针位数: 11
间距: 0.039（1.00mm）
排数: 2
安装类型: 表面贴装型
特性: 板件导轨，拾放
触头表面处理: 镀金
触头表面处理厚度: 闪存
接合堆叠高度: 4.15mm，4.5mm，5mm，6mm，7mm
板上高度: 0.129（3.28mm）
TBP01P1-508-04BE
制造商: SAME SKY (FORMERLY CUI DEVICES)数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 4 针位端子块 插头，母插口 0.200（5.08mm） 180° 自由悬挂
类型: 插头，母插口
针位数: 4
每级针位数: 4
层级数: 1
间距: 0.200（5.08mm）
针座方向: -
插线入口: 180°
端接样式: 螺钉 - 提升笼式夹
安装类型: 自由悬挂
电流 - IEC: 20A
电压 - IEC: 320 V
电流 - UL: 16 A
电压 - UL: 300 V
线规或范围 - AWG: 12-28 AWG
线规或范围 - mm²: 2.5mm²
颜色: 蓝色
工作温度: -40°C ~ 105°C
触头配接表面处理: 镍
特性: 固定锁（非导线侧）

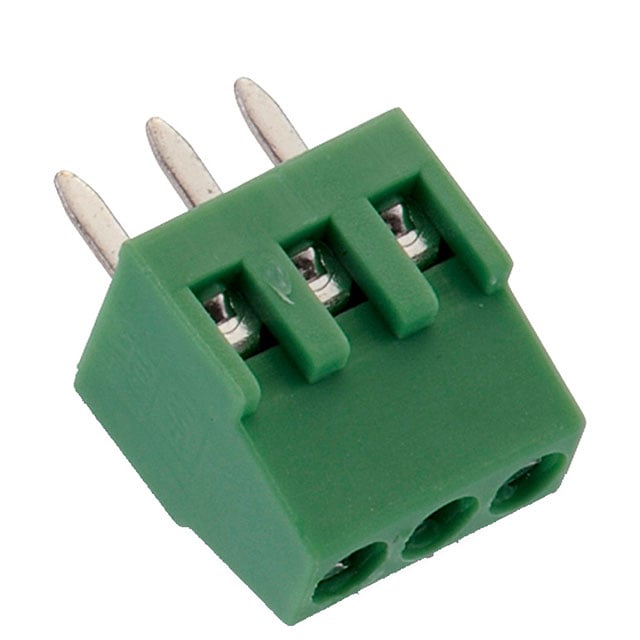

691210910003
制造商: WÜRTH ELEKTRONIK数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 3 接线板 - 线至板 水平，带板 0.100（2.54mm） 通孔
层级数: 1
每级针位数: 3
间距: 0.100（2.54mm）
配接方向: 水平，带板
电流: 6 A
电压: 150 V
线规: 18-30 AWG
安装类型: 通孔
电线端接: 螺钉 - 提升笼式夹
特性: -
颜色: 绿色
