S14B-PHDSS-B
制造商: JST SALES AMERICA INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 14 位置 0.079（2.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 14
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板
护罩: -
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: 0.118（3.00mm）
总体接触长度: -
绝缘高度: 0.197（5.00mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酰胺（PA66），尼龙 6/6
特性: -
工作温度: -25°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 3A
额定电压: 250VAC/DC

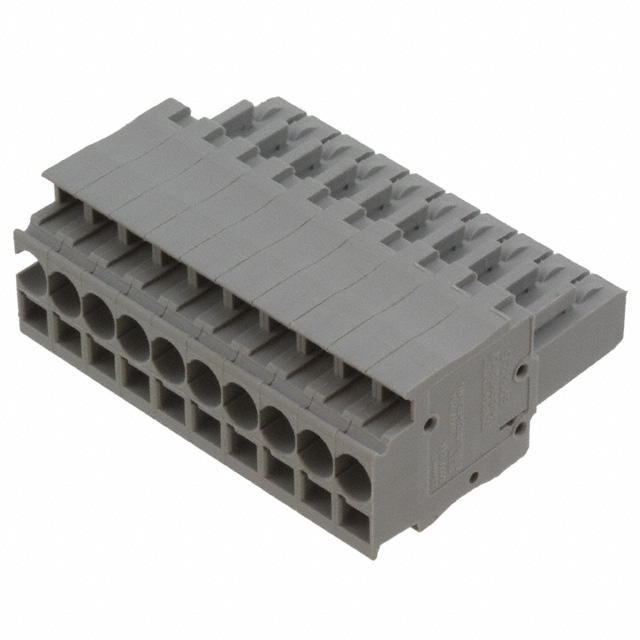

类型: 插头，母插口
针位数: 10
每级针位数: 10
层级数: 1
间距: -
针座方向: -
插线入口: 180°
端接样式: 无螺钉 - 弹簧笼/张力夹
安装类型: 自由悬挂
电流 - IEC: 24A
电压 - IEC: 500 V
电流 - UL: 20 A
电压 - UL: 300 V
线规或范围 - AWG: 12-28 AWG
线规或范围 - mm²: 0.08-4mm²
颜色: 灰色
工作温度: -
触头配接表面处理: -
特性: -

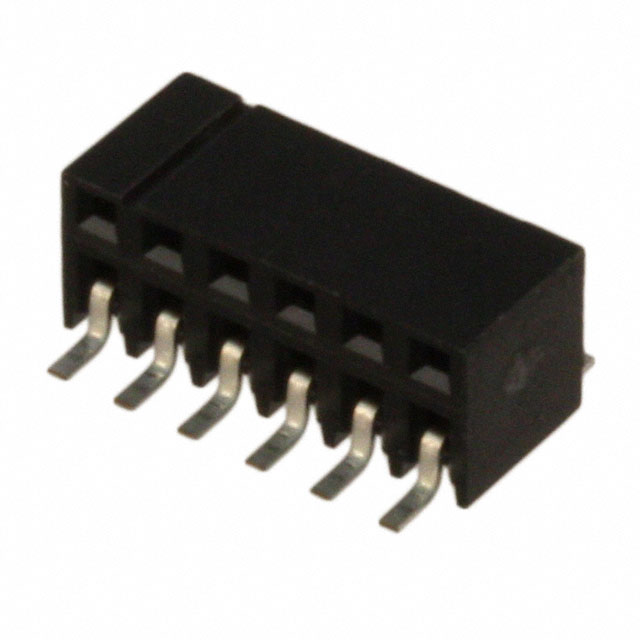

连接器类型: 插座
触头类型: 母形插口
样式: 板至板
针位数: 12
加载的针位数: 所有
间距 - 配接: 0.079（2.00mm）
排数: 2
排距 - 配接: 0.079（2.00mm）
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 闪存
绝缘颜色: 黑色
绝缘高度: 0.193（4.90mm）
接触长度 - 柱: -
工作温度: -40°C ~ 105°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: 1A
额定电压: 1000VDC
640499-1
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 4 位置 0.165（4.20mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.165（4.20mm）
针位数: 4
排数: 2
排距 - 配接: 0.165（4.20mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 销锁
接触长度 - 配接: 0.220（5.59mm）
接触长度 - 柱: 0.150（3.81mm）
总体接触长度: -
绝缘高度: 0.531（13.50mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: 锡
更多
触头材料: 磷青铜
绝缘材料: 聚酰胺（PA），尼龙
特性: -
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色，红色
额定电流（安培）: 6A
额定电压: 250VAC
LX60-20S
制造商: HIROSE ELECTRIC CO LTD分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 20 位置 插座 连接器 0.020（0.50mm） 表面贴装，直角 镀金
连接器类型: 插座
触头类型: 中央带触点
样式: 板至电缆/导线
针位数: 20
加载的针位数: 所有
间距 - 配接: 0.020（0.50mm）
排数: 1
排距 - 配接: -
安装类型: 表面贴装，直角
端接: 焊接
紧固类型: 摩擦锁
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 12.0µin（0.30µm）
绝缘颜色: 黑色
绝缘高度: 0.079（2.00mm）
接触长度 - 柱: -
工作温度: -40°C ~ 70°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 镀金
接合堆叠高度: -
更多
侵入防护: -
特性: 板导轨
额定电流（安培）: 0.5A
额定电压: 50VAC

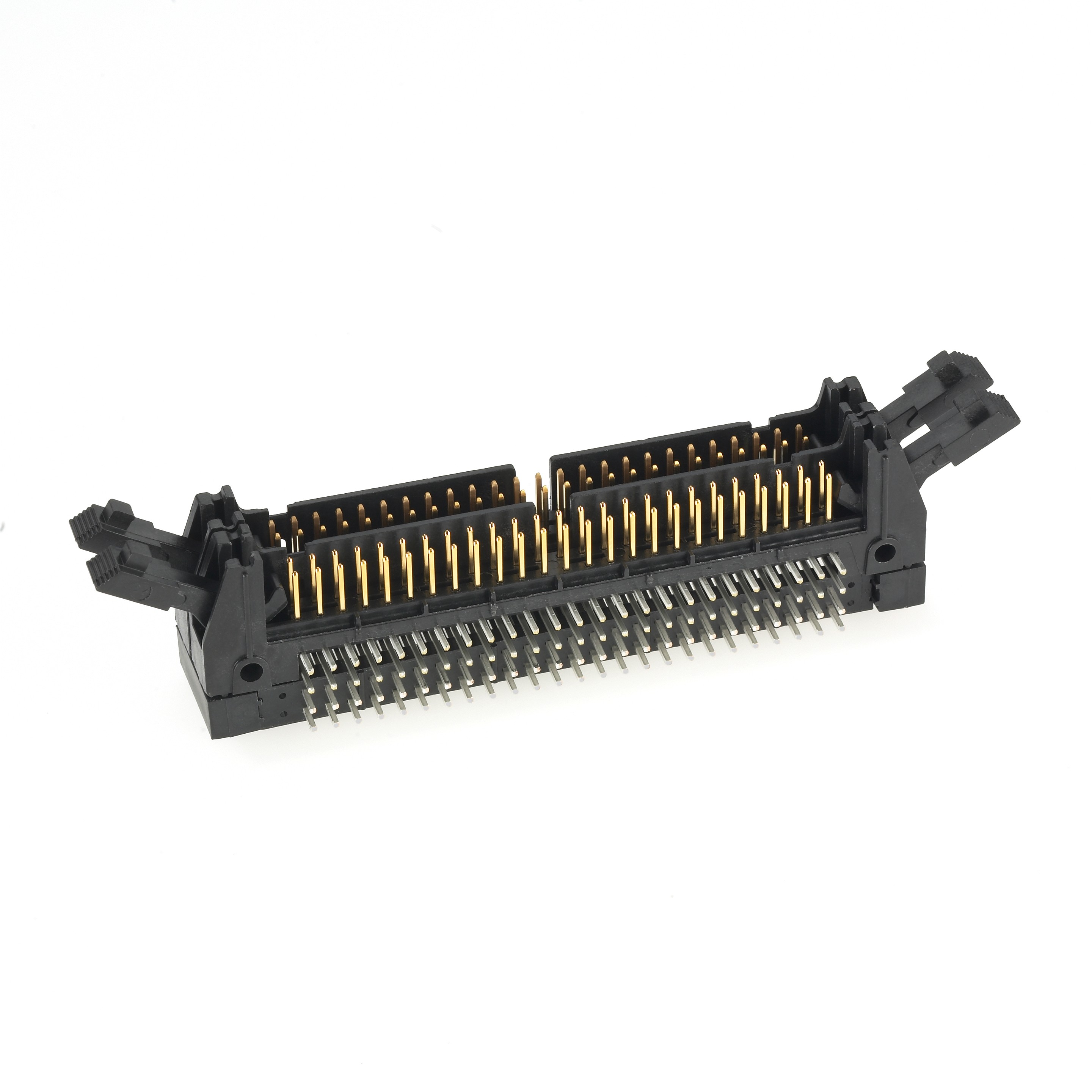

连接器类型: 针座，可叠接（2）
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 34，34
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 3 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.112（2.84mm）
总体接触长度: -
绝缘高度: 0.660（16.76mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），聚酯，玻璃纤维增强型
特性: 键槽，安装法兰
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1A
额定电压: -

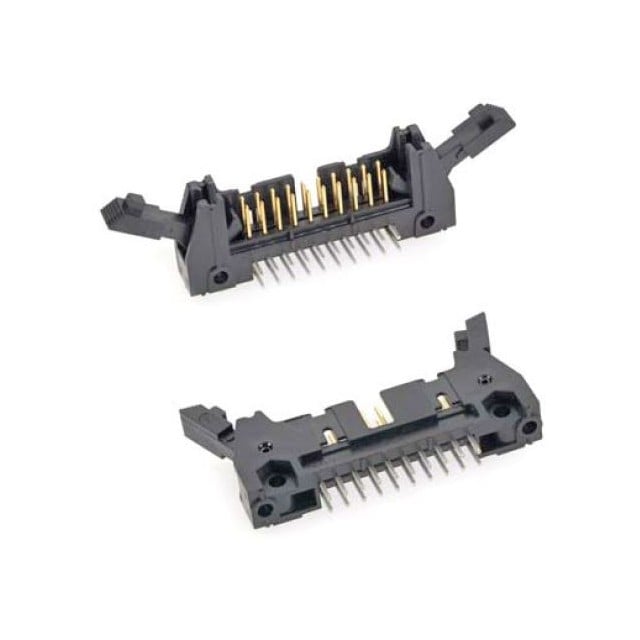

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 14
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 3 墙
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.240（6.10mm）
接触长度 - 柱: 0.155（3.94mm）
总体接触长度: 0.695（17.65mm）
绝缘高度: 0.685（17.40mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），聚酯，玻璃纤维增强型
特性: 键槽，安装法兰
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1.75A
额定电压: -
953216-2000-AR-TP
制造商: 3M数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 16 位置 插座，底部或顶部插入 连接器 0.079（2.00mm） 表面贴装型 镀金
连接器类型: 插座，底部或顶部插入
触头类型: 母形插口
样式: 板至板
针位数: 16
加载的针位数: 所有
间距 - 配接: 0.079（2.00mm）
排数: 2
排距 - 配接: 0.079（2.00mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 闪存
绝缘颜色: 黑色
绝缘高度: 0.169（4.30mm）
接触长度 - 柱: -
工作温度: -40°C ~ 105°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: 1A
额定电压: 1000VDC
