399-10-003-00-310000
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 3 位置 0.050（1.27mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.050（1.27mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: -
绝缘高度: 0.087（2.20mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
触头材料: 铜铍
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），聚酯，玻璃纤维增强型
更多
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 3A
额定电压: 100V，150VDC
953212-2000-AR-TP
制造商: 3M数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 12 位置 插座，底部或顶部插入 连接器 0.079（2.00mm） 表面贴装型 镀金
连接器类型: 插座，底部或顶部插入
触头类型: 母形插口
样式: 板至板
针位数: 12
加载的针位数: 所有
间距 - 配接: 0.079（2.00mm）
排数: 2
排距 - 配接: 0.079（2.00mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 闪存
绝缘颜色: 黑色
绝缘高度: 0.169（4.30mm）
接触长度 - 柱: -
工作温度: -40°C ~ 105°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: 1A
额定电压: 1000VDC
AKZ17003-3.81-GREEN
制造商: PTR HARTMANN分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 3 针位端子块 插头，母插口 0.150（3.81mm） 90° 自由悬挂
类型: 插头，母插口
针位数: 3
每级针位数: 3
层级数: 1
间距: 0.150（3.81mm）
针座方向: -
插线入口: 90°
端接样式: 螺钉 - 提升笼式夹
安装类型: 自由悬挂
电流 - IEC: -
电流 - UL: 8 A
电压 - UL: 300 V
线规或范围 - AWG: 16-28 AWG
线规或范围 - mm²: 0.14-1.5mm²
颜色: 绿色
工作温度: -40°C ~ 105°C
触头配接表面处理: -
特性: -
AK11003-5.0-GREEN
制造商: PTR HARTMANN分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 3 针位端子块 插头，母插口 0.197（5.00mm） 90° 自由悬挂
类型: 插头，母插口
针位数: 3
每级针位数: 3
层级数: 1
间距: 0.197（5.00mm）
针座方向: -
插线入口: 90°
端接样式: 螺钉 - 提升笼式夹
安装类型: 自由悬挂
电流 - IEC: -
电流 - UL: 15 A
电压 - UL: 300 V
线规或范围 - AWG: 10-28 AWG
线规或范围 - mm²: 0.2-4mm²
颜色: 绿色
工作温度: -40°C ~ 105°C
触头配接表面处理: -
特性: 固定锁（导线侧）

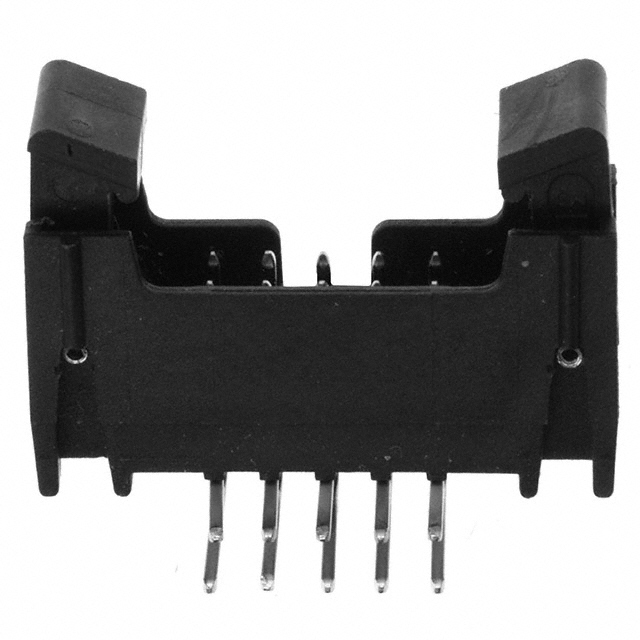

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 10
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 锁定/弹出钩
接触长度 - 配接: 0.150（3.81mm）
接触长度 - 柱: 0.112（2.84mm）
总体接触长度: -
绝缘高度: 0.247（6.28mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 液晶聚合物（LCP），玻璃纤维增强型
特性: 键槽
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1.25A
额定电压: -
953210-2000-AR-TP
制造商: 3M数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 10 位置 插座，底部或顶部插入 连接器 0.079（2.00mm） 表面贴装型 镀金
连接器类型: 插座，底部或顶部插入
触头类型: 母形插口
样式: 板至板
针位数: 10
加载的针位数: 所有
间距 - 配接: 0.079（2.00mm）
排数: 2
排距 - 配接: 0.079（2.00mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 闪存
绝缘颜色: 黑色
绝缘高度: 0.169（4.30mm）
接触长度 - 柱: -
工作温度: -40°C ~ 105°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: 1A
额定电压: 1000VDC
953208-2000-AR-TP
制造商: 3M数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 8 位置 插座，底部或顶部插入 连接器 0.079（2.00mm） 表面贴装型 镀金
连接器类型: 插座，底部或顶部插入
触头类型: 母形插口
样式: 板至板
针位数: 8
加载的针位数: 所有
间距 - 配接: 0.079（2.00mm）
排数: 2
排距 - 配接: 0.079（2.00mm）
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 闪存
绝缘颜色: 黑色
绝缘高度: 0.169（4.30mm）
接触长度 - 柱: -
工作温度: -40°C ~ 105°C
材料可燃性等级: UL94 V-0
触头表面处理 - 柱: 锡
接合堆叠高度: -
更多
侵入防护: -
特性: -
额定电流（安培）: 1A
额定电压: 1000VDC
862-40-003-00-180000
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 3 位置 0.070（1.78mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.070（1.78mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.142（3.61mm）
接触长度 - 柱: 0.117（2.97mm）
总体接触长度: 0.399（10.13mm）
绝缘高度: 0.110（2.79mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 200.0µin（5.08µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT）
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
862-10-003-00-180000
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 3 位置 0.070（1.78mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.070（1.78mm）
针位数: 3
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.142（3.61mm）
接触长度 - 柱: 0.117（2.97mm）
总体接触长度: 0.399（10.13mm）
绝缘高度: 0.110（2.79mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT）
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
