连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 44
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.210（5.33mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.098（2.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 闪存
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑塑胶
特性: 拾放
工作温度: -25°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 2A
额定电压: -
800-40-004-61-001000
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 4 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 4
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 压接，焊接
紧固类型: 推挽式
接触长度 - 配接: 0.191（4.85mm）
接触长度 - 柱: 0.104（2.64mm）
总体接触长度: 0.405（10.29mm）
绝缘高度: 0.110（2.79mm）
触头形状: 圆形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 200.0µin（5.08µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT）
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
800-90-004-61-001000
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 4 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 4
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 压接，焊接
紧固类型: 推挽式
接触长度 - 配接: 0.191（4.85mm）
接触长度 - 柱: 0.104（2.64mm）
总体接触长度: 0.405（10.29mm）
绝缘高度: 0.110（2.79mm）
触头形状: 圆形
触头表面处理 - 配接: 锡 - 铅
触头表面处理厚度 - 配接: 200.0µin（5.08µm）
触头表面处理 - 柱: 锡 - 铅
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT）
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
802-10-004-61-001000
制造商: MILL-MAX MANUFACTURING CORP.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 4 位置 0.100（2.54mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 4
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 压接，焊接
紧固类型: 推挽式
接触长度 - 配接: 0.191（4.85mm）
接触长度 - 柱: 0.104（2.64mm）
总体接触长度: 0.405（10.29mm）
绝缘高度: 0.110（2.79mm）
触头形状: 圆形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 10.0µin（0.25µm）
触头表面处理 - 柱: 镀金
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT）
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -

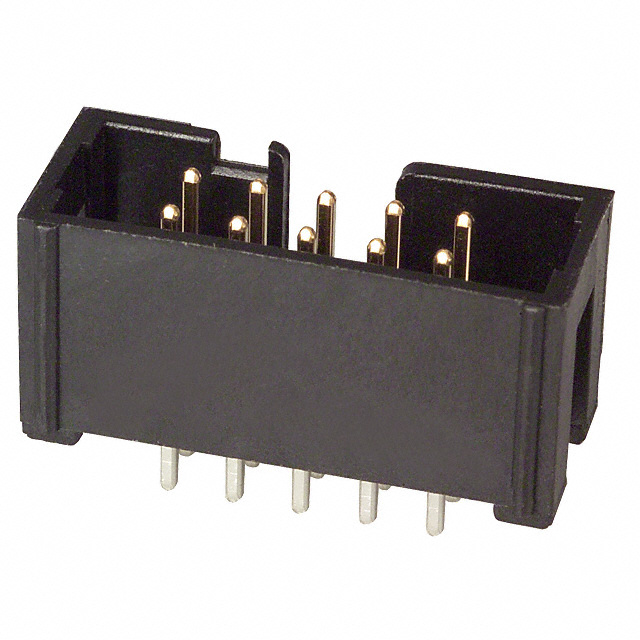

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 10
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.243（6.17mm）
接触长度 - 柱: 0.155（3.94mm）
总体接触长度: -
绝缘高度: 0.390（9.91mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），聚酯，玻璃纤维增强型
特性: 键槽
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1.75A
额定电压: -

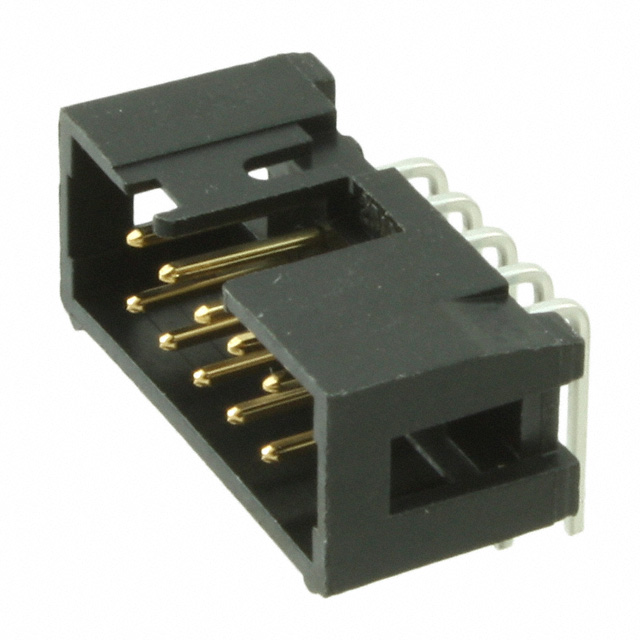

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 10
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.243（6.17mm）
接触长度 - 柱: 0.155（3.94mm）
总体接触长度: -
绝缘高度: 0.338（8.59mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 30.0µin（0.76µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚对苯二甲酸二甲基环己酯（PCT），聚酯，玻璃纤维增强型
特性: 键槽
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 1.75A
额定电压: -

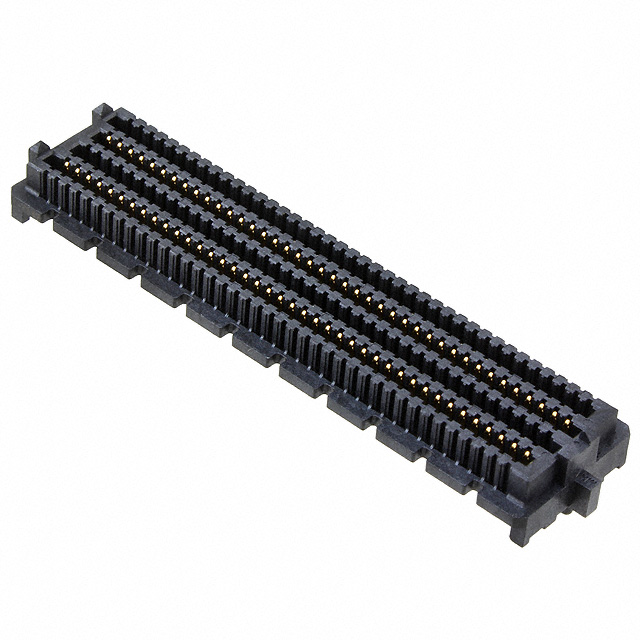

连接器类型: 高密度阵列，母形
针位数: 400
间距: 0.050（1.27mm）
排数: 10
安装类型: 表面贴装型
特性: 板导轨
触头表面处理: 镀金
触头表面处理厚度: 30.0µin（0.76µm）
接合堆叠高度: 8.5mm，9mm，9.5mm，10mm，11mm，11.5mm，13.5mm
板上高度: 0.258（6.55mm）

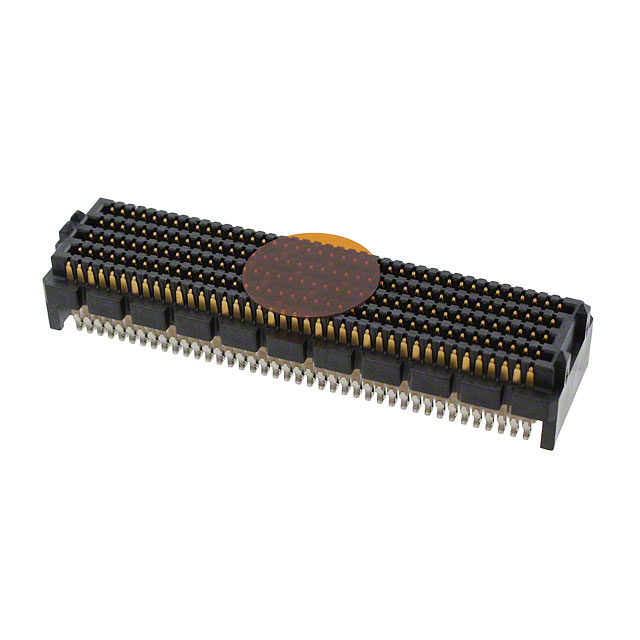

连接器类型: 高密度阵列，公形
针位数: 400
间距: 0.050（1.27mm）
排数: 10
安装类型: 表面贴装型
特性: 板导轨
触头表面处理: 镀金
触头表面处理厚度: 30.0µin（0.76µm）
接合堆叠高度: 12mm，13mm，13.5mm，14.5mm，15mm
板上高度: 0.417（10.60mm）

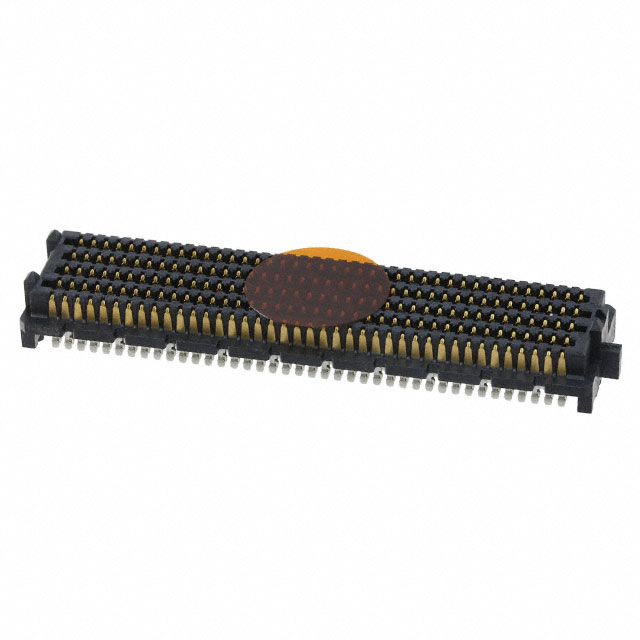

连接器类型: 高密度阵列，公形
针位数: 400
间距: 0.050（1.27mm）
排数: 10
安装类型: 表面贴装型
特性: 板导轨
触头表面处理: 镀金
触头表面处理厚度: 30.0µin（0.76µm）
接合堆叠高度: 8.5mm，9.5mm，10mm，11mm，11.5mm
板上高度: 0.280（7.10mm）

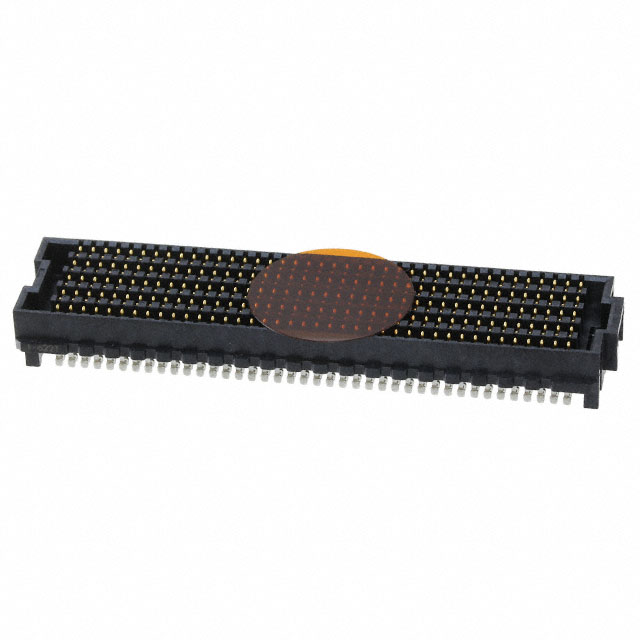

连接器类型: 高密度阵列，公形
针位数: 400（160 已载入）
间距: 0.050（1.27mm）
排数: 10
安装类型: 表面贴装型
特性: 板导轨
触头表面处理: 镀金
触头表面处理厚度: 30.0µin（0.76µm）
接合堆叠高度: 8.5mm，9.5mm，10mm，11mm，11.5mm
板上高度: 0.280（7.10mm）
