HW-09-10-L-D-535-SM
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 18 针位针座间隔柱连接器 0.100（2.54mm） 镀金 表面贴装型
针位数: 18
间距: 0.100（2.54mm）
排数: 2
排距: 0.100（2.54mm）
长度 - 总体引脚: 0.765（19.431mm）
长度 - 柱（配接）: 0.230（5.842mm）
长度 - 堆叠高度: 0.535（13.589mm）
长度 - 焊尾: -
安装类型: 表面贴装型
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色，天然
HW-07-10-G-D-560-SM-A
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 14 针位针座间隔柱连接器 0.100（2.54mm） 镀金 表面贴装型
针位数: 14
间距: 0.100（2.54mm）
排数: 2
排距: 0.100（2.54mm）
长度 - 总体引脚: 0.765（19.431mm）
长度 - 柱（配接）: 0.205（5.207mm）
长度 - 堆叠高度: 0.560（14.224mm）
长度 - 焊尾: -
安装类型: 表面贴装型
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色
FW-14-02-L-D-200-156
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 28 针位针座间隔柱连接器 0.050（1.27mm） 镀金 通孔
针位数: 28
间距: 0.050（1.27mm）
排数: 2
排距: 0.050（1.27mm）
长度 - 总体引脚: 0.431（10.947mm）
长度 - 柱（配接）: 0.156（3.962mm）
长度 - 堆叠高度: 0.200（5.080mm）
长度 - 焊尾: 0.075（1.905mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色
HW-14-10-L-D-550-SM-A
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 28 针位针座间隔柱连接器 0.100（2.54mm） 镀金 表面贴装型
针位数: 28
间距: 0.100（2.54mm）
排数: 2
排距: 0.100（2.54mm）
长度 - 总体引脚: 0.765（19.431mm）
长度 - 柱（配接）: 0.215（5.461mm）
长度 - 堆叠高度: 0.550（13.970mm）
长度 - 焊尾: -
安装类型: 表面贴装型
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色，天然
针位数: 24
间距: 0.100（2.54mm）
排数: 2
排距: 0.100（2.54mm）
长度 - 总体引脚: 1.330（33.782mm）
长度 - 柱（配接）: 0.235（5.969mm）
长度 - 堆叠高度: 0.765（19.431mm）
长度 - 焊尾: 0.330（8.382mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色
DW-05-10-G-S-568
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 5 针位针座间隔柱连接器 0.100（2.54mm） 镀金 通孔
针位数: 5
间距: 0.100（2.54mm）
排数: 1
排距: -
长度 - 总体引脚: 0.830（21.082mm）
长度 - 柱（配接）: 0.152（3.861mm）
长度 - 堆叠高度: 0.568（14.427mm）
长度 - 焊尾: 0.110（2.794mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 镀金
触头表面处理厚度 - 柱（配接）: 10.0µin（0.25µm）
颜色: 黑色
HW-05-10-T-S-375-SM-003
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 5 针位针座间隔柱连接器 0.100（2.54mm） 锡 表面贴装型
针位数: 5
间距: 0.100（2.54mm）
排数: 1
排距: -
长度 - 总体引脚: 0.765（19.431mm）
长度 - 柱（配接）: 0.390（9.906mm）
长度 - 堆叠高度: 0.375（9.525mm）
长度 - 焊尾: -
安装类型: 表面贴装型
端接: 焊接
触头表面处理 - 柱（配接）: 锡
触头表面处理厚度 - 柱（配接）: -
颜色: 黑色
HPW-08-04-T-S-375-300
制造商: SAMTEC INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 8 针位针座间隔柱连接器 0.200（5.08mm） 锡 通孔
针位数: 8
间距: 0.200（5.08mm）
排数: 1
排距: -
长度 - 总体引脚: 0.765（19.431mm）
长度 - 柱（配接）: 0.300（7.620mm）
长度 - 堆叠高度: 0.375（9.525mm）
长度 - 焊尾: 0.090（2.286mm）
安装类型: 通孔
端接: 焊接
触头表面处理 - 柱（配接）: 锡
触头表面处理厚度 - 柱（配接）: -
颜色: 黑色

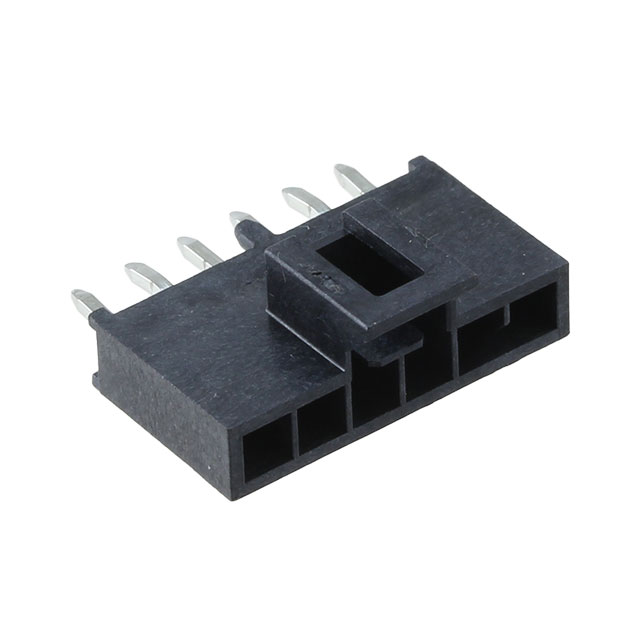

连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.098（2.50mm）
针位数: 6
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 纽结引脚，焊接
紧固类型: 锁存器支座
接触长度 - 配接: -
接触长度 - 柱: 0.126（3.20mm）
总体接触长度: -
绝缘高度: 0.356（9.05mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 59.0µin（1.50µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 液晶聚合物（LCP）
特性: 板导轨
工作温度: -40°C ~ 105°C
侵入防护: -
材料可燃性等级: -
绝缘颜色: 黑色
额定电流（安培）: 随线规而各异
额定电压: 250V
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 26
排数: 2
排距 - 配接: 0.100（2.54mm）
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 通孔
端接: 焊接
紧固类型: 锁存器支座
接触长度 - 配接: 0.266（6.75mm）
接触长度 - 柱: 0.114（2.90mm）
总体接触长度: 0.510（12.95mm）
绝缘高度: 0.429（10.90mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 15.0µin（0.38µm）
触头表面处理 - 柱: 锡
更多
触头材料: 黄铜
绝缘材料: 聚酯，玻璃纤维增强型
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
