1-316130-5
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔，直角 5 位置 0.200（5.08mm）
连接器类型: 接头
触头类型: 接片
间距 - 配接: 0.200（5.08mm）
针位数: 5
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 带遮蔽 - 4 墙
安装类型: 通孔，直角
端接: 焊接
紧固类型: 销锁
接触长度 - 配接: -
接触长度 - 柱: 0.150（3.81mm）
总体接触长度: -
绝缘高度: 0.368（9.35mm）
触头形状: 矩形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 78.7µin（2.00µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑塑胶，聚酯，玻璃纤维增强型
特性: 板锁
工作温度: -55°C ~ 105°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: 600V
10144517-103802LF
制造商: AMPHENOL ICC (FCI)分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 100 位置 连接器 插座，外罩触点 表面贴装型 镀金
连接器类型: 插座，外罩触点
针位数: 100
间距: 0.031（0.80mm）
排数: 2
安装类型: 表面贴装型
特性: 板件导轨，拾放
触头表面处理: 镀金
触头表面处理厚度: 8.00µin（0.203µm）
接合堆叠高度: 13mm，14mm，15mm，16mm
板上高度: 0.461（11.70mm）
连接器类型: 插座，中央带触点
针位数: 20
间距: 0.016（0.40mm）
排数: 2
安装类型: 表面贴装型
特性: 固定焊尾
触头表面处理: 镀金
触头表面处理厚度: 4.00µin（0.100µm）
接合堆叠高度: 0.8mm
板上高度: 0.031（0.80mm）
2842126-3
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 通孔 6 位置 0.079（2.00mm）
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 6
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.157（4.00mm）
接触长度 - 柱: 0.110（2.79mm）
总体接触长度: 0.327（8.30mm）
绝缘高度: 0.059（1.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 3.94µin（0.100µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑塑胶
特性: -
工作温度: -40°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 2A
额定电压: 125VAC/DC
2842142-5
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 10 位置 0.079（2.00mm）
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 10
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.157（4.00mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.059（1.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 3.94µin（0.100µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 热塑塑胶
特性: 拾放
工作温度: -40°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 2A
额定电压: 125VAC/DC
2-2842142-5
制造商: TE CONNECTIVITY AMP CONNECTORS分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 50 位置 0.079（2.00mm）
连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.079（2.00mm）
针位数: 50
排数: 2
排距 - 配接: 0.079（2.00mm）
加载的针位数: 所有
样式: 板至板
护罩: 无罩
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.157（4.00mm）
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.059（1.50mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: 3.94µin（0.100µm）
触头表面处理 - 柱: 锡
更多
触头材料: 铜合金
绝缘材料: 聚酰胺（PA9T），尼龙 9T，玻璃纤维增强型
特性: 拾放
工作温度: -40°C ~ 125°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: 2A
额定电压: 125VAC/DC
BM30B-SRDS-G-TF
制造商: JST SALES AMERICA INC.数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 针座连接器 表面贴装型 30 位置 0.039（1.00mm）
连接器类型: 接头
触头类型: 公形引脚
间距 - 配接: 0.039（1.00mm）
针位数: 30
排数: 2
排距 - 配接: -
加载的针位数: 所有
样式: 板至电缆/导线
护罩: 带遮蔽 - 4 墙
安装类型: 表面贴装型
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: -
接触长度 - 柱: -
总体接触长度: -
绝缘高度: 0.167（4.25mm）
触头形状: 方形
触头表面处理 - 配接: 镀金
触头表面处理厚度 - 配接: -
触头表面处理 - 柱: -
更多
触头材料: 磷青铜
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: 拾放，焊接保持
工作温度: -25°C ~ 85°C
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 天然
额定电流（安培）: 1A
额定电压: 50V

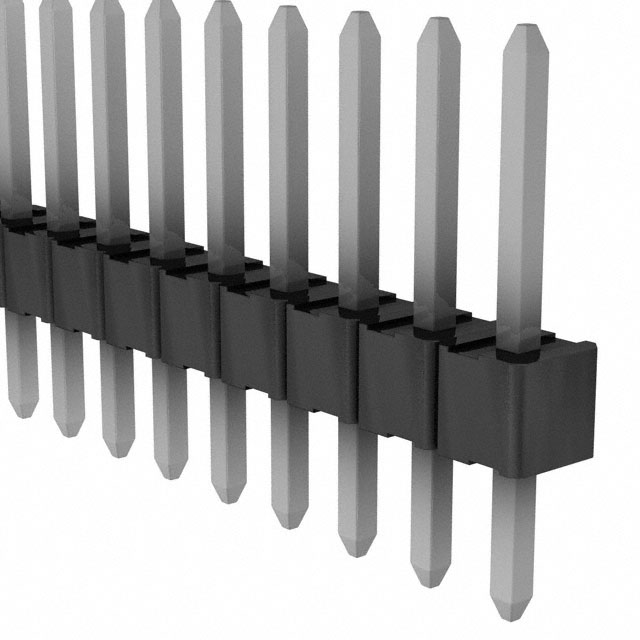

连接器类型: 针座，分离式
触头类型: 公形引脚
间距 - 配接: 0.100（2.54mm）
针位数: 10
排数: 1
排距 - 配接: -
加载的针位数: 所有
样式: 板至板或电缆
护罩: 无罩
安装类型: 通孔
端接: 焊接
紧固类型: 推挽式
接触长度 - 配接: 0.488（12.40mm）
接触长度 - 柱: 0.122（3.10mm）
总体接触长度: 0.700（17.78mm）
绝缘高度: 0.090（2.29mm）
触头形状: 方形
触头表面处理 - 配接: 锡
触头表面处理厚度 - 配接: 100.0µin（2.54µm）
触头表面处理 - 柱: 锡
更多
触头材料: -
绝缘材料: 聚酰胺（PA），尼龙，玻璃纤维增强型
特性: -
工作温度: -
侵入防护: -
材料可燃性等级: UL94 V-0
绝缘颜色: 黑色
额定电流（安培）: -
额定电压: -
NF0350500000G
制造商: AMPHENOL ANYTEK数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 3（配接），6（输入） 针位端子块 插头，母插口 0.200（5.08mm） 180° 自由悬挂
类型: 插头，母插口
针位数: 3（配接），6（输入）
每级针位数: 3（配接），6（输入）
层级数: 1（配接），2（输入）
间距: 0.200（5.08mm）
针座方向: -
插线入口: 180°
端接样式: 无螺钉 - 支管弹簧，推入式弹簧
安装类型: 自由悬挂
电流 - IEC: -
电流 - UL: 8 A
电压 - UL: 300 V
线规或范围 - AWG: 12-26 AWG
线规或范围 - mm²: -
颜色: 绿色
工作温度: -40°C ~ 115°C
触头配接表面处理: 锡
特性: 固定锁（非导线侧）
NF0350510000G
制造商: AMPHENOL ANYTEK数据:
分类: 电连接器 / 低频连接器 / 印制电路连接器
描述: 3（配接），6（输入） 针位端子块 插头，母插口 0.200（5.08mm） 180° 自由悬挂
类型: 插头，母插口
针位数: 3（配接），6（输入）
每级针位数: 3（配接），6（输入）
层级数: 1（配接），2（输入）
间距: 0.200（5.08mm）
针座方向: -
插线入口: 180°
端接样式: 无螺钉 - 支管弹簧，推入式弹簧
安装类型: 自由悬挂
电流 - IEC: -
电流 - UL: 8 A
电压 - UL: 300 V
线规或范围 - AWG: 12-26 AWG
线规或范围 - mm²: -
颜色: 绿色
工作温度: -40°C ~ 115°C
触头配接表面处理: 锡
特性: 配接法兰，固定闩锁（非导线侧）
